4.2 Betriebsart Pulsweitenmodulation PWM
4.2.1.8

Mindestimpulsdauer und Mindestimpulspause

Die Mindestimpulsdauer und die Mindestimpulspause sind die minimal auszugebende
Impulsdauer und Impulspause.
Impulse und Pausen, deren Dauer die Mindestimpulsdauer unterschreiten, werden vom
Modul unterdrückt. Eine Impulsdauer, deren Abstand zur Periodendauer geringer ist als die
Mindestimpulspause, wird vom Modul auf den Wert der Periodendauer gesetzt. Sie können
damit unerwünschte Effekte unterdrücken, wenn der angeschlossene Aktor nicht in der Lage
ist, auf so kurze Signaländerungen entsprechend zu reagieren.

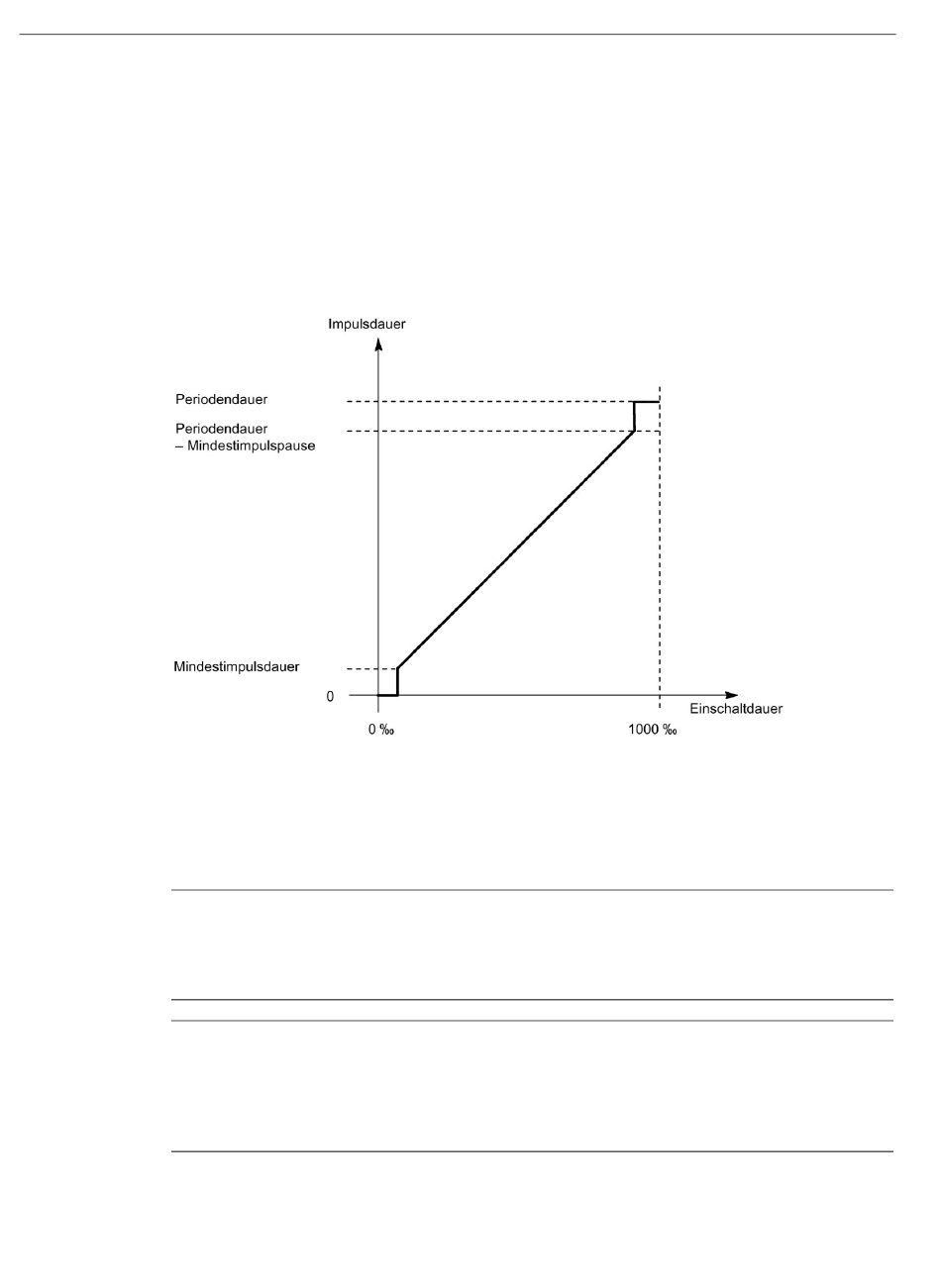

Bild 4-3
Sie stellen die Mindestimpulsdauer in der Hardware-Konfiguration von 0 bis 85 s mit einer
Genauigkeit von 1 µs ein. Der eingestellte Wert gilt gleichzeitig für die Mindestimpulspause.
Hinweis
Stromregelung
Wenn Sie die Stromregelung verwenden, ist eine parametrierte Mindestimpulsdauer nicht
wirksam.
Hinweis
Dithering
Wenn Sie Dithering ohne Stromregelung verwenden, ist die parametrierte
Mindestimpulsdauer wirksam. Dabei wird die Überlagerung des PWM-Signals reduziert,
damit die effektive Impulsdauer im zulässigen Bereich liegt.
