Derating-Angaben zum Summenstrom der Ausgänge
Wenn die Digitalausgänge des Moduls mit ohmschen oder induktiven Lasten betrieben
werden, muss ein Derating des Summenstroms der Lasten an den Digitalausgängen des
Technologiemoduls beachtet werden. Der Summenstrom ist die Summe der Lastströme an
allen Digitalausgängen des Moduls (ohne die Geberversorgung).
Die Derating-Angaben für den Einkanalbetrieb (Parallelschaltung) betragen das Doppelte
der Derating-Angaben für den Zweikanalbetrieb.
Die folgenden Derating-Kurven zeigen die Belastbarkeit der Digitalausgänge im
Zweikanalbetrieb in Abhängigkeit von der Umgebungstemperatur und der Frequenz.

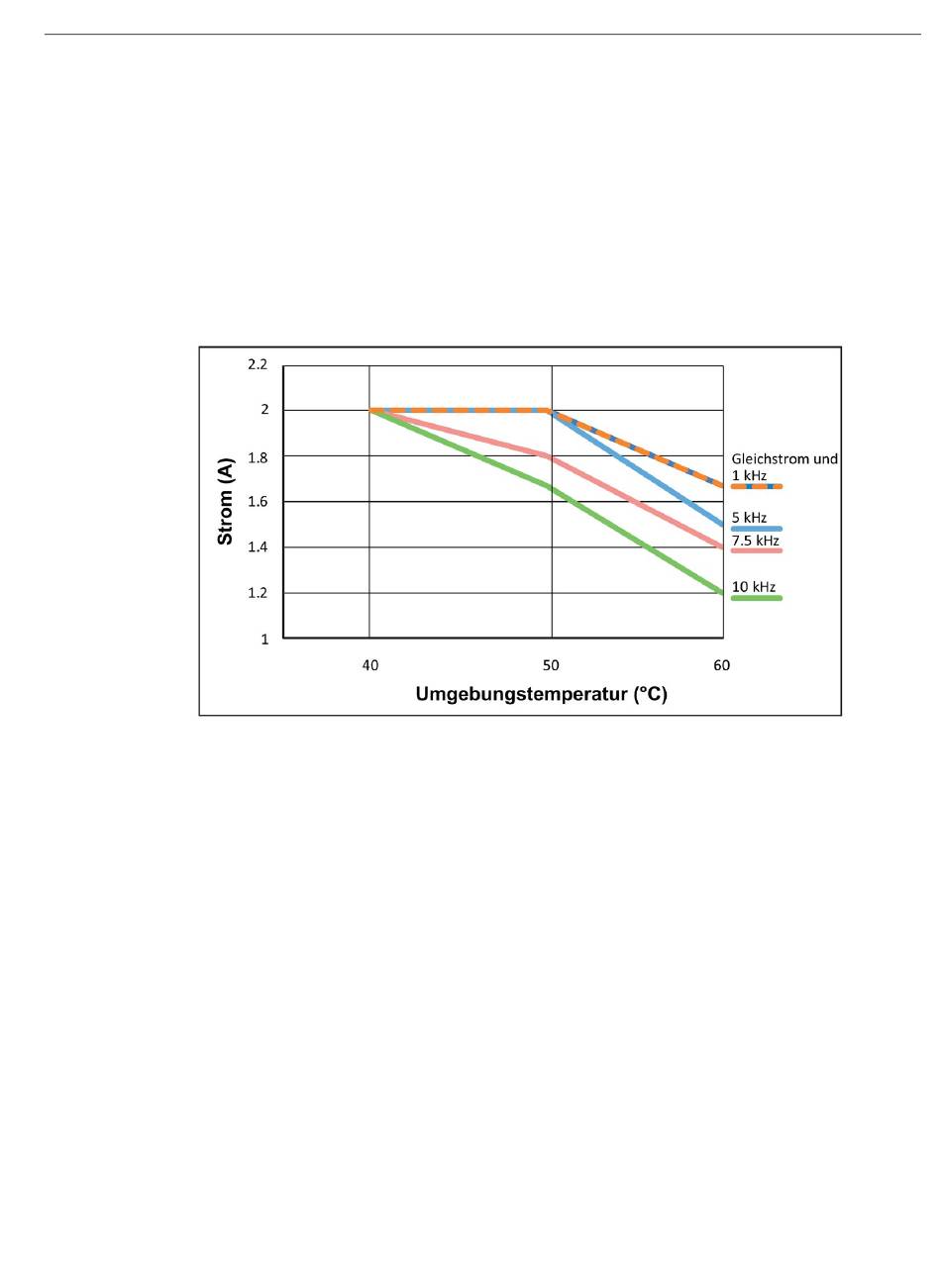

Bild 6-1
Technologiemodul TM Pulse 2x24V (6ES7138-6DB00-0BB1)
Gerätehandbuch, 05/2019, A5E35061195-AB
Summenstrom in Abhängigkeit von Umgebungstemperatur bei Gleichstrom und
Einschaltdauer von 90 % (waagerechter Einbau des Systems)
Technische Daten
