4.4 Betriebsart Ein-/Ausschaltverzögerung

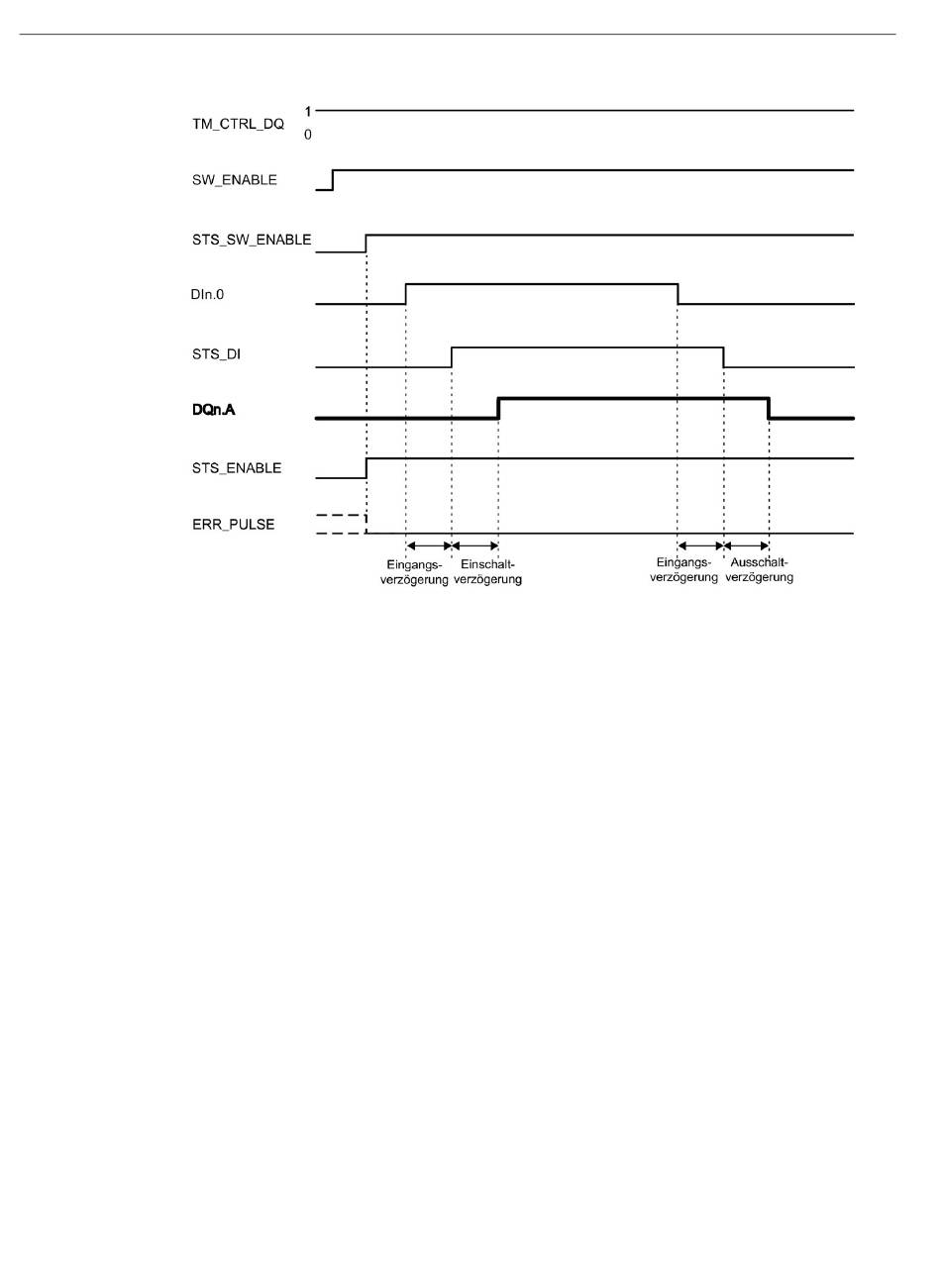

Bild 4-5
Durch eine steigende Flanke von SW_ENABLE startet die Ausgabesequenz und die
Rückmelde-Bits STS_SW_ENABLE und STS_ENABLE werden gesetzt. Wenn der
Digitaleingang DIn.0 gesetzt wird und für die Dauer der Eingangsverzögerung gesetzt bleibt,
wird die Einschaltverzögerung gestartet. Sobald die Einschaltverzögerung abgelaufen ist,
wird der jeweilige Digitalausgang DQn.A gesetzt. Wenn der Digitaleingang DIn.0 rückgesetzt
wird und für die Dauer der Eingangsverzögerung gesetzt bleibt, wird die
Ausschaltverzögerung gestartet. Sobald die Ausschaltverzögerung abgelaufen ist, wird der
jeweilige Digitalausgang DQn.A rückgesetzt.
88
Beispiel 1 einer Ausgabesequenz
Technologiemodul TM Pulse 2x24V (6ES7138-6DB00-0BB1)
Gerätehandbuch, 05/2019, A5E35061195-AB
