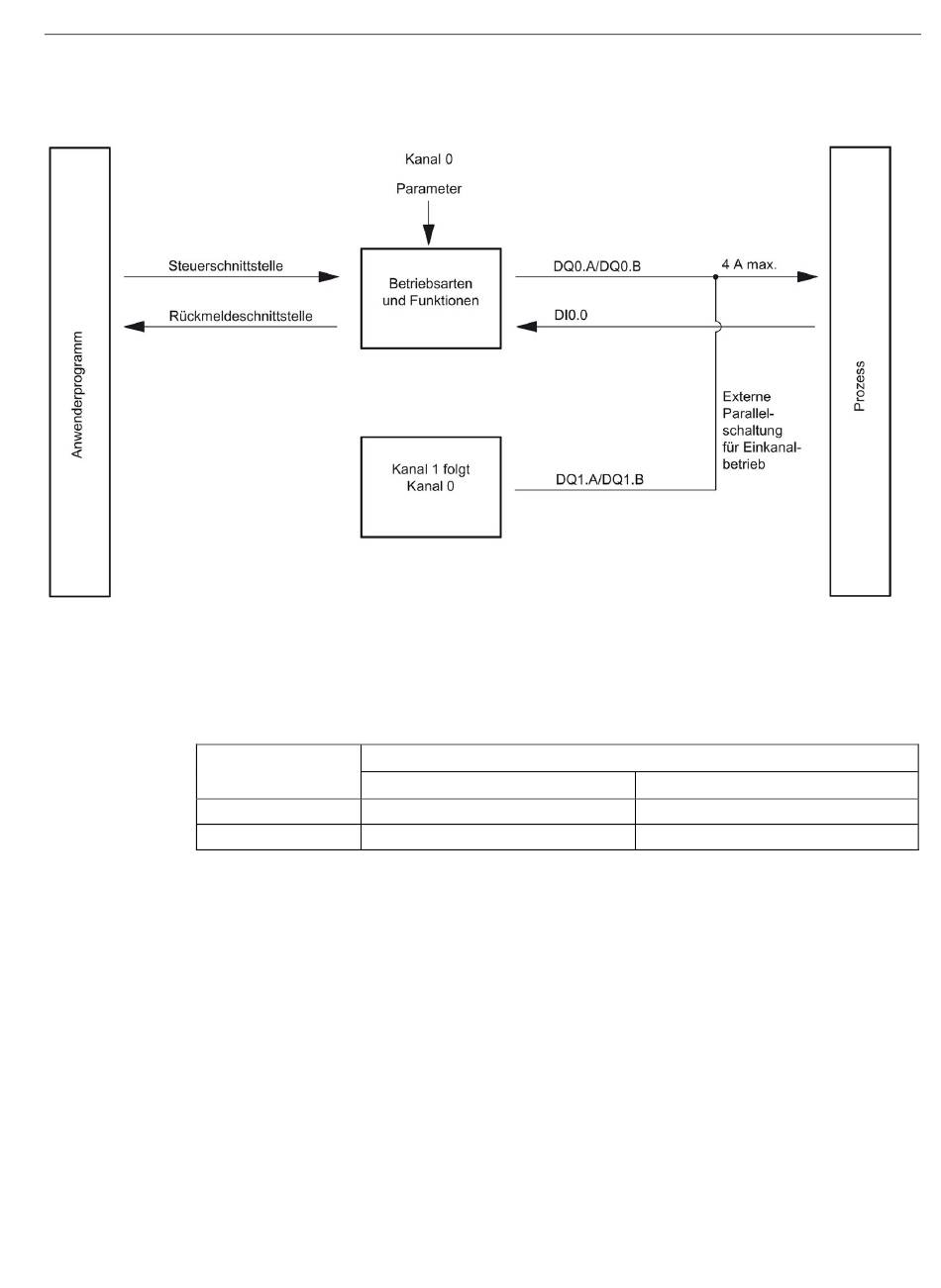

Das folgende Bild zeigt den Einkanalbetrieb, bei dem Sie nur Kanal 0 parametrieren.
Bild 4-13 Einkanalbetrieb (Parallelschaltung)
Die folgende Tabelle gibt den möglichen Laststrom an in Abhängigkeit des High-Speed-
Ausgangs:
Zweikanalbetrieb
Einkanalbetrieb
Sie konfigurieren die Funktion in der Hardware-Konfiguration über den Parameter
„Kanalkonfiguration".
Technologiemodul TM Pulse 2x24V (6ES7138-6DB00-0BB1)
Gerätehandbuch, 05/2019, A5E35061195-AB
Maximaler Ausgangsstrom
High-Speed-Ausgang deaktiviert
2 A
4 A
Projektieren/Adressraum
4.7 Parallelschaltung der Kanäle
High-Speed-Ausgang aktiviert
100 mA
Nicht zulässig
