Kurzbeschreibung
Hardwareinstallation für

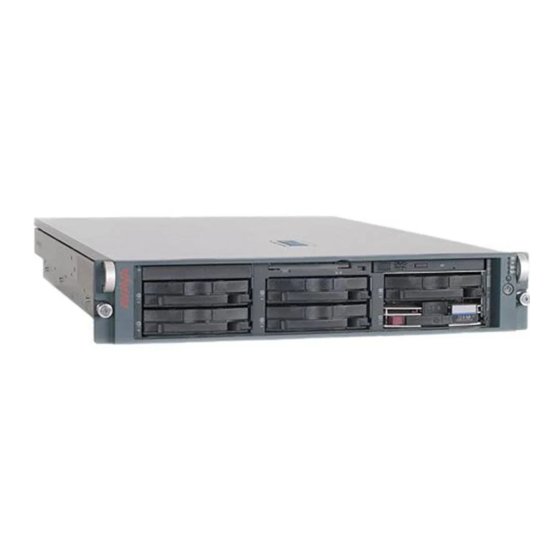

Avaya S8700 Media Server
Bitte ignorieren Sie in dieser Druckschrift alle Hinweise auf den
S8710 Media Server. Zur Zeit ist nur der S8700 Media Server
verfügbar. Falls Sie zusätzliche Informationen benötigen,
wenden Sie sich bitte an den für Sie zuständigen
Avaya-Vertriebsmitarbeiter bzw. Avaya-Vertragshändler.
555-245-703DE
Ausgabe 2
Juni 2004
Werbung
Verwandte Anleitungen für Avaya S8710
Inhaltszusammenfassung für Avaya S8710
- Seite 1 Avaya S8700 Media Server Bitte ignorieren Sie in dieser Druckschrift alle Hinweise auf den S8710 Media Server. Zur Zeit ist nur der S8700 Media Server verfügbar. Falls Sie zusätzliche Informationen benötigen, wenden Sie sich bitte an den für Sie zuständigen Avaya-Vertriebsmitarbeiter bzw.
- Seite 2 Diese Informationen können jedoch geändert werden. Gewährleistung Avaya Inc. bietet für dieses Produkt eine eingeschränkte Gewährleistung. Die Bedingungen der eingeschränkten Gewährleistung finden Sie in Ihrem Kaufvertrag. Außerdem gibt es die Standardgewährleistungsbedingungen von Avaya sowie Informationen über den Support für dieses Produkt während der Gewährleistungsdauer auf der Website:...
- Seite 3 Verantwortung für die Telekommunikationssicherheit Ihres Unternehmens Die Endverantwortung für die Absicherung sowohl dieses Systems als auch der damit vernetzten Anlagen liegt bei Ihnen – dem Systemadministrator eines Avaya-Kunden, Ihren Kollegen und Ihren Managern. Stützen Sie sich zur Wahrnehmung Ihrer Verantwortung auf das von Ihnen erworbene Wissen und auf eine Vielzahl von Quellen, einschließlich, aber nicht beschränkt auf:...
- Seite 4 Anschluss verursacht werden, liegt im Zuständigkeitsbereichs des Benutzers. Gemäß Teil 15 der FCC-Bestimmungen (Federal Communications Commission) wird der Benutzer darauf hingewiesen, dass er durch Änderungen, die nicht ausdrücklich von Avaya Inc. genehmigt wurden, die Befugnis zur Betreibung dieser Geräte verlieren kann.
- Seite 5 • Grenzwerte für Spannungsschwankungen und Flicker IEC 61000-3-3 Konformitätserklärungen der Europäischen Union Avaya Inc. erklärt, dass die in diesem Handbuch genannten Geräte, die das CE-Kennzeichen (Conformité Européenne) tragen, die Anforderungen der Richtlinie der Europäischen Union über Funkanlagen und Telekommunikationsendeinrichtungen (1999/5/EG), einschließlich der Richtlinie über die elektromagnetische Verträglichkeit (89/336/EWG) und der Niederspannungsrichtlinie...
- Seite 6 Tel.: +1 800 457 1235 oder +1 207 866 6701 FAX: +1 800 457 1764 oder +1 207 626 7269 Postadresse: Globalware Solutions 200 Ward Hill Avenue Haverhill, MA 01835 USA Attention: Avaya Account Management E-Mail: totalware@gwsmail.com Die neuste Auflage der Unterlagen erhalten Sie auf der Avaya-Support-Website: http://www.avaya.com/support.
-
Seite 7: Vorgehensweise Und Spezifikationen
Anschluss an das G650 Media Gateway Fehlerbehebung Hardwarespezifikationen Gewicht Maße Höhe Gerät S8700 Server 10,5 9 x 43 x 43 8,6 x 66 x 45 S8710 Server > 15 9 x 43 x 48 Ethernet-Switch 9 x 43 x 46... - Seite 8 - Legende - Avaya-Techniker oder Kunde -Geschäftspartner Produktunterlagen Grünes Service- Rotes CAT5-Durchgangskabel CAT5-Kreuzkabel Laptop CAT5-Durchgangskabel Duplex- Hohe/maximierte Folgeschritt Kundennetzwerk Systemzuverlässigkeit Systemzuverlässigkeit Ungeschaltete Systemadministration Ausgefülltes Electronic Netzsteckdose Pre-Installation Worksheet (EPW) Antistatisches Warnung! Erdungsarmband Gerät stets zu erforderlich zweit anheben!
-
Seite 9: Gerät Überprüfen
(1 - 128) (nur S8700) O ff Schrauben S8700 Media Server (2) Ethernet-Switch (mindestens einer) USV (2) ODER disc COMPACT S8710 Media Server (2) S8700-Datenrack (48,3 cm) S8710-Datenrack (48,3 cm) Kundennetzwerk Ethernet-Switch (mindestens einer) Systemadministration und ausgefülltes Electronic Pre-Installation Worksheet... - Seite 10 Hardware installieren: SNMP-Modul COMM PORT ISOLATED IOIOI ALARM PORT HINWEIS: Ihr SNMP-Modul weicht möglicherweise von dem hier dargestellten ab. Hardware installieren: Halterungen* 8700 (nur Avaya P330) Für S8710 siehe 2C.
- Seite 11 Hardware installieren: Laufschienen am Server befestigen (S8710) d i s U ID U ID...
- Seite 12 Hardware installieren: Laufschienen am Rack befestigen (S8710)
- Seite 13 Hardware installieren: Rackmontage (S8710) d is UI D UI D...
-
Seite 14: Hardware Installieren
Hardware installieren: Rackmontage (S8700) CONSOLE CONSOLE CONSOLE (1,5 m) Kann vom Kunden bereitgestellt werden... - Seite 15 Kabel anschließen: Duplex-Systemzuverlässigkeit (S8700) (Bei dediziertem Steuerungsnetz) 5 4 3 2 TX RX 5 4 3 2 TX RX CONSOLE (Bei nicht dediziertem Steuerungsnetz) Vorderseite Rückseite...
- Seite 16 Kabel anschließen: Duplex-Systemzuverlässigkeit (S8710) (Bei dediziertem Steuerungsnetz) disc COMPACT 100 MGz 100 MGz 133 MGz VDCI disc COMPACT 100 MGz 100 MGz 133 MGz VDCI CONSOLE (Bei nicht dediziertem Steuerungsnetz) Vorderseite Rückseite...
- Seite 17 Kabel anschließen: Hohe oder maximierte Systemzuverlässigkeit (S8700) (Bei dediziertem Steuerungsnetz) 5 4 3 2 TX RX 5 4 3 2 TX RX CONSOLE CONSOLE (Bei nicht dediziertem Steuerungsnetz) Vorderseite Rückseite...
- Seite 18 Kabel anschließen: Hohe oder maximierte Systemzuverlässigkeit (S8710) (Bei dediziertem Steuerungsnetz) disc COMPACT 100 MGz 100 MGz 133 MGz VDCI disc COMPACT 100 MGz 100 MGz 133 MGz VDCI CONSOLE CONSOLE (Bei nicht dediziertem Steuerungsnetz) Vorderseite Rückseite...
- Seite 19 Hardware konfigurieren: Duplizierungsverkabelung (S8700) TX RX TX RX TX RX TX RX...
- Seite 20 Hardware konfigurieren: Duplizierungsverkabelung (S8710) 100 MGz 100 MGz 133 MGz VDCI 100 MGz 100 MGz 133 MGz VDCI 100 MGz 100 MGz 133 MGz VDCI 100 MGz 100 MGz 133 MGz VDCI...
- Seite 21 USV* und Ethernet-Switch konfigurieren *Sofern von Avaya bereitgestellt...
- Seite 22 USV und Ethernet-Switch* konfigurieren *Sofern von Avaya bereitgestellt CONSOLE CONSOLE CONSOLE CONSOLE CONSOLE CONSOLE CONSOLE...
- Seite 23 Laptop anschließen (S8700) Anschluss an den Laptop (S8700)
- Seite 24 Laptop anschließen (S8710) 100 MGz 100 MGz 133 MGz VDCI 100 MGz 100 MGz 133 MGz VDCI Anschluss an den Laptop (S8710) 100 MGz 100 MGz 133 MGz VDCI 100 MGz 100 MGz 133 MGz VDCI...
- Seite 25 Anschluss an das G650 Media Gateway -48 VDC -48 VDC RETURN CONSOLE -48 VDC -48 VDC RETURN -48 VDC -48 VDC RETURN IPSI-Adapter -48 VDC -48 VDC RETURN CONSOLE CONSOLE -48 VDC -48 VDC RETURN -48 VDC -48 VDC RETURN...
-
Seite 26: Fehlerbehebung
Hat die Steckdose Strom? Die Alarm-LEDs auf der USV blinken Siehe USV-Bedienungsanleitung Ist der Switch an die USV Der von Avaya gelieferte Ethernet- angeschlossen? Switch hat keinen Strom Hat die USV Strom? Alarm-LEDs auf dem von Avaya Siehe Bedienungsanleitung des von...
