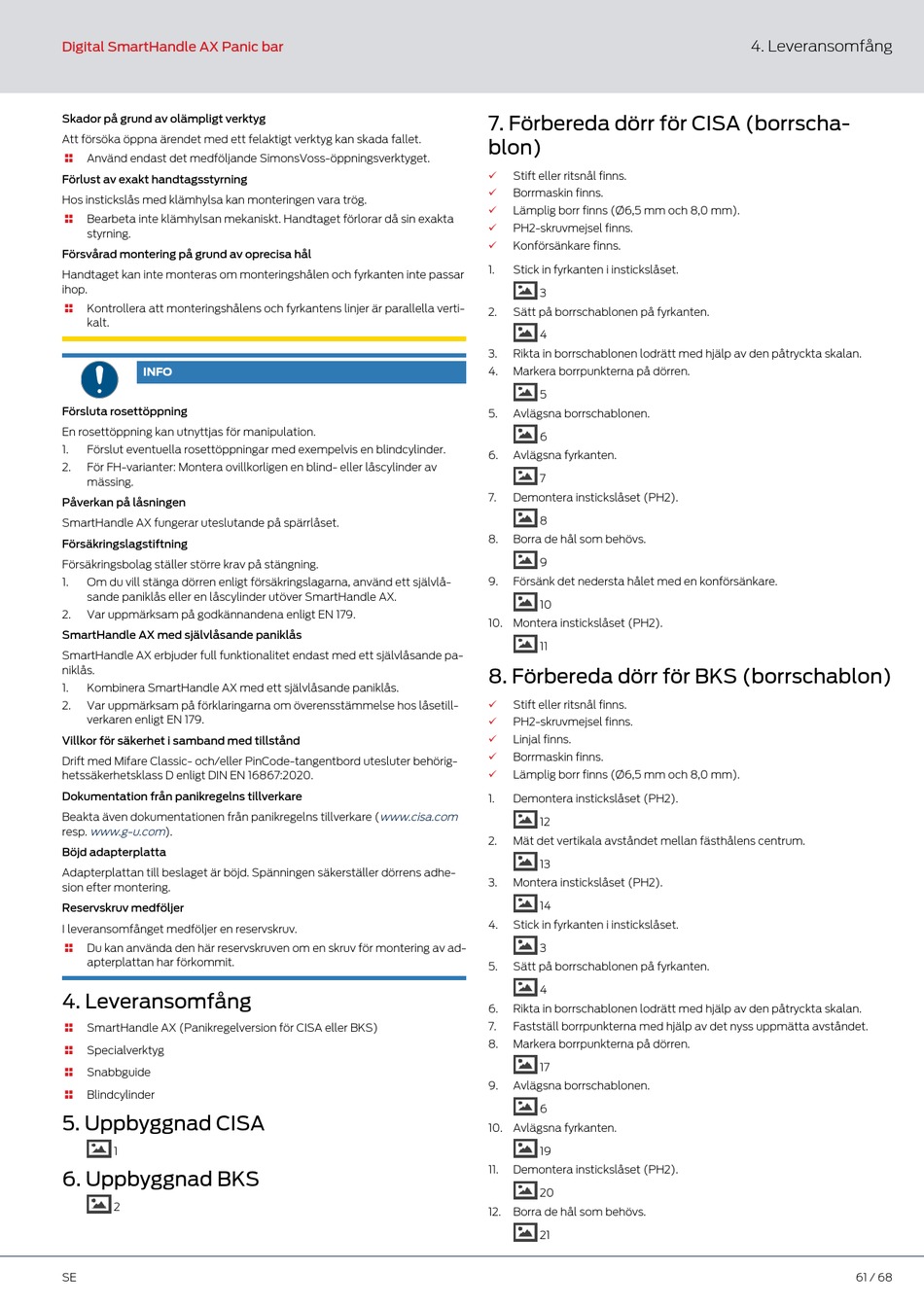

Digital SmartHandle AX Panic bar
Skador på grund av olämpligt verktyg
Att försöka öppna ärendet med ett felaktigt verktyg kan skada fallet.
Använd endast det medföljande SimonsVoss-öppningsverktyget.

Förlust av exakt handtagsstyrning
Hos instickslås med klämhylsa kan monteringen vara trög.
Bearbeta inte klämhylsan mekaniskt. Handtaget förlorar då sin exakta

styrning.
Försvårad montering på grund av oprecisa hål
Handtaget kan inte monteras om monteringshålen och fyrkanten inte passar
ihop.
Kontrollera att monteringshålens och fyrkantens linjer är parallella verti-

kalt.
INFO
Försluta rosettöppning
En rosettöppning kan utnyttjas för manipulation.
1. Förslut eventuella rosettöppningar med exempelvis en blindcylinder.
2. För FH-varianter: Montera ovillkorligen en blind- eller låscylinder av
mässing.
Påverkan på låsningen
SmartHandle AX fungerar uteslutande på spärrlåset.
Försäkringslagstiftning
Försäkringsbolag ställer större krav på stängning.
1. Om du vill stänga dörren enligt försäkringslagarna, använd ett självlå-
sande paniklås eller en låscylinder utöver SmartHandle AX.
2. Var uppmärksam på godkännandena enligt EN 179.
SmartHandle AX med självlåsande paniklås
SmartHandle AX erbjuder full funktionalitet endast med ett självlåsande pa-
niklås.
1. Kombinera SmartHandle AX med ett självlåsande paniklås.
2. Var uppmärksam på förklaringarna om överensstämmelse hos låsetill-
verkaren enligt EN 179.
Villkor för säkerhet i samband med tillstånd
Drift med Mifare Classic- och/eller PinCode-tangentbord utesluter behörig-
hetssäkerhetsklass D enligt DIN EN 16867:2020.
Dokumentation från panikregelns tillverkare
Beakta även dokumentationen från panikregelns tillverkare (
resp. www.g-u.com ).
Böjd adapterplatta
Adapterplattan till beslaget är böjd. Spänningen säkerställer dörrens adhe-
sion efter montering.
Reservskruv medföljer
I leveransomfånget medföljer en reservskruv.
Du kan använda den här reservskruven om en skruv för montering av ad-

apterplattan har förkommit.
4. Leveransomfång
SmartHandle AX (Panikregelversion för CISA eller BKS)

Specialverktyg

Snabbguide

Blindcylinder

5. Uppbyggnad CISA
1
6. Uppbyggnad BKS
2
SE
7. Förbereda dörr för CISA (borrscha-
blon)
Stift eller ritsnål finns.
ü
ü Borrmaskin finns.
ü Lämplig borr finns (Ø6,5 mm och 8,0 mm).
ü PH2-skruvmejsel finns.
ü Konförsänkare finns.
1. Stick in fyrkanten i instickslåset.
3
2. Sätt på borrschablonen på fyrkanten.
4
3. Rikta in borrschablonen lodrätt med hjälp av den påtryckta skalan.
4. Markera borrpunkterna på dörren.
5
5. Avlägsna borrschablonen.
6
6. Avlägsna fyrkanten.
7
7. Demontera instickslåset (PH2).
8
8. Borra de hål som behövs.
9
9. Försänk det nedersta hålet med en konförsänkare.
10
10. Montera instickslåset (PH2).
11
8. Förbereda dörr för BKS (borrschablon)
ü Stift eller ritsnål finns.
ü PH2-skruvmejsel finns.
ü Linjal finns.
ü Borrmaskin finns.
ü Lämplig borr finns (Ø6,5 mm och 8,0 mm).
1. Demontera instickslåset (PH2).
www.cisa.com
12
2. Mät det vertikala avståndet mellan fästhålens centrum.
13
3. Montera instickslåset (PH2).
14
4. Stick in fyrkanten i instickslåset.
3
5. Sätt på borrschablonen på fyrkanten.
4
6. Rikta in borrschablonen lodrätt med hjälp av den påtryckta skalan.
7. Fastställ borrpunkterna med hjälp av det nyss uppmätta avståndet.
8. Markera borrpunkterna på dörren.
17
9. Avlägsna borrschablonen.
6
10. Avlägsna fyrkanten.
19
11. Demontera instickslåset (PH2).
20
12. Borra de hål som behövs.
21
