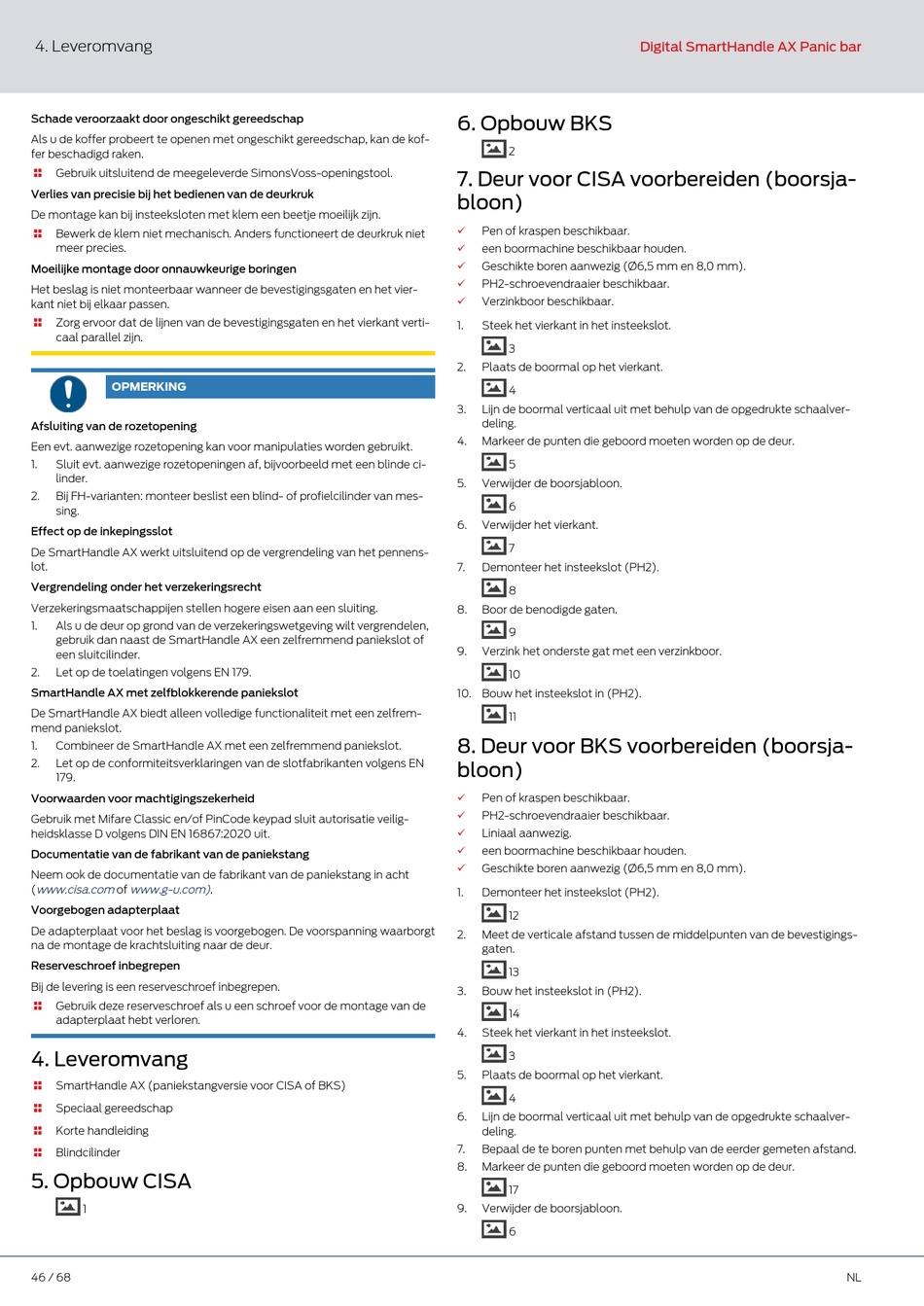

4. Leveromvang
Schade veroorzaakt door ongeschikt gereedschap
Als u de koffer probeert te openen met ongeschikt gereedschap, kan de kof-
fer beschadigd raken.
Gebruik uitsluitend de meegeleverde SimonsVoss-openingstool.

Verlies van precisie bij het bedienen van de deurkruk
De montage kan bij insteeksloten met klem een beetje moeilijk zijn.
Bewerk de klem niet mechanisch. Anders functioneert de deurkruk niet

meer precies.
Moeilijke montage door onnauwkeurige boringen
Het beslag is niet monteerbaar wanneer de bevestigingsgaten en het vier-
kant niet bij elkaar passen.
Zorg ervoor dat de lijnen van de bevestigingsgaten en het vierkant verti-

caal parallel zijn.
OPMERKING
Afsluiting van de rozetopening
Een evt. aanwezige rozetopening kan voor manipulaties worden gebruikt.
1. Sluit evt. aanwezige rozetopeningen af, bijvoorbeeld met een blinde ci-
linder.
2. Bij FH-varianten: monteer beslist een blind- of profielcilinder van mes-
sing.
Effect op de inkepingsslot
De SmartHandle AX werkt uitsluitend op de vergrendeling van het pennens-
lot.
Vergrendeling onder het verzekeringsrecht
Verzekeringsmaatschappijen stellen hogere eisen aan een sluiting.
1. Als u de deur op grond van de verzekeringswetgeving wilt vergrendelen,
gebruik dan naast de SmartHandle AX een zelfremmend paniekslot of
een sluitcilinder.
2. Let op de toelatingen volgens EN 179.
SmartHandle AX met zelfblokkerende paniekslot
De SmartHandle AX biedt alleen volledige functionaliteit met een zelfrem-
mend paniekslot.
1. Combineer de SmartHandle AX met een zelfremmend paniekslot.
2. Let op de conformiteitsverklaringen van de slotfabrikanten volgens EN
179.
Voorwaarden voor machtigingszekerheid
Gebruik met Mifare Classic en/of PinCode keypad sluit autorisatie veilig-
heidsklasse D volgens DIN EN 16867:2020 uit.
Documentatie van de fabrikant van de paniekstang
Neem ook de documentatie van de fabrikant van de paniekstang in acht
( www.cisa.com of www.g-u.com)
Voorgebogen adapterplaat
De adapterplaat voor het beslag is voorgebogen. De voorspanning waarborgt
na de montage de krachtsluiting naar de deur.
Reserveschroef inbegrepen
Bij de levering is een reserveschroef inbegrepen.
Gebruik deze reserveschroef als u een schroef voor de montage van de

adapterplaat hebt verloren.
4. Leveromvang
SmartHandle AX (paniekstangversie voor CISA of BKS)

Speciaal gereedschap

Korte handleiding

 Blindcilinder
5. Opbouw CISA
1
46 / 68
.
6. Opbouw BKS
2
7. Deur voor CISA voorbereiden (boorsja-
bloon)
ü Pen of kraspen beschikbaar.
ü een boormachine beschikbaar houden.
ü Geschikte boren aanwezig (Ø6,5 mm en 8,0 mm).
ü PH2-schroevendraaier beschikbaar.
ü Verzinkboor beschikbaar.
1. Steek het vierkant in het insteekslot.
3
2. Plaats de boormal op het vierkant.
4
3. Lijn de boormal verticaal uit met behulp van de opgedrukte schaalver-
deling.
4. Markeer de punten die geboord moeten worden op de deur.
5
5. Verwijder de boorsjabloon.
6
6. Verwijder het vierkant.
7
7. Demonteer het insteekslot (PH2).
8
8. Boor de benodigde gaten.
9
9. Verzink het onderste gat met een verzinkboor.
10
10. Bouw het insteekslot in (PH2).
11
8. Deur voor BKS voorbereiden (boorsja-
bloon)
ü Pen of kraspen beschikbaar.
ü PH2-schroevendraaier beschikbaar.
ü Liniaal aanwezig.
een boormachine beschikbaar houden.
ü
Geschikte boren aanwezig (Ø6,5 mm en 8,0 mm).
ü
1. Demonteer het insteekslot (PH2).
12
2. Meet de verticale afstand tussen de middelpunten van de bevestigings-
gaten.
13
3. Bouw het insteekslot in (PH2).
14
4. Steek het vierkant in het insteekslot.
3
5. Plaats de boormal op het vierkant.
4
6. Lijn de boormal verticaal uit met behulp van de opgedrukte schaalver-
deling.
7. Bepaal de te boren punten met behulp van de eerder gemeten afstand.
8. Markeer de punten die geboord moeten worden op de deur.
17
9. Verwijder de boorsjabloon.
6
