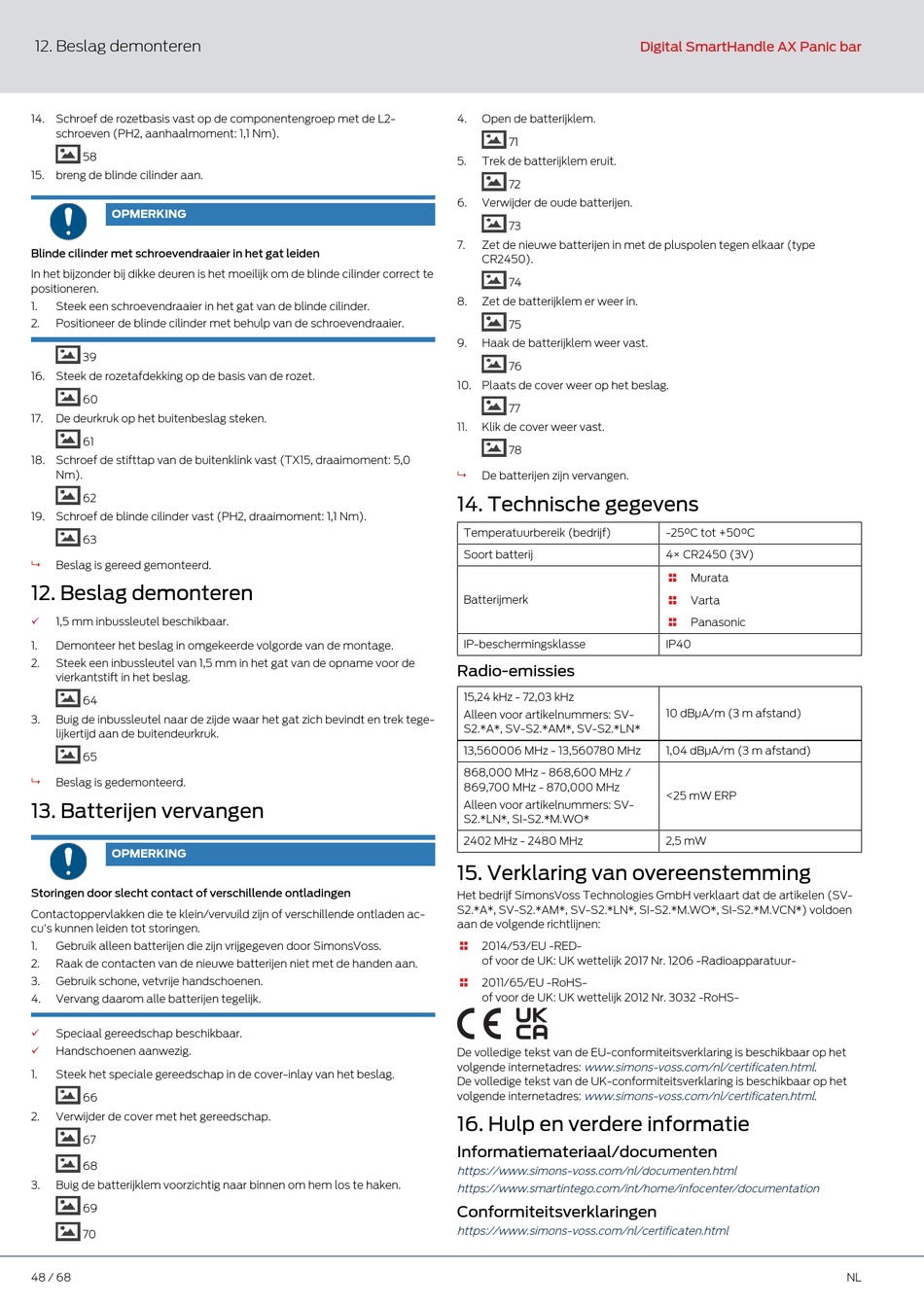

12. Beslag demonteren
14. Schroef de rozetbasis vast op de componentengroep met de L2-
schroeven (PH2, aanhaalmoment: 1,1 Nm).
58
15. breng de blinde cilinder aan.
OPMERKING
Blinde cilinder met schroevendraaier in het gat leiden
In het bijzonder bij dikke deuren is het moeilijk om de blinde cilinder correct te
positioneren.
1. Steek een schroevendraaier in het gat van de blinde cilinder.
2. Positioneer de blinde cilinder met behulp van de schroevendraaier.
39
16. Steek de rozetafdekking op de basis van de rozet.
60
17. De deurkruk op het buitenbeslag steken.
61
18. Schroef de stifttap van de buitenklink vast (TX15, draaimoment: 5,0
Nm).
62
19. Schroef de blinde cilinder vast (PH2, draaimoment: 1,1 Nm).
63
9 Beslag is gereed gemonteerd.
12. Beslag demonteren
1,5 mm inbussleutel beschikbaar.
ü
1. Demonteer het beslag in omgekeerde volgorde van de montage.
2. Steek een inbussleutel van 1,5 mm in het gat van de opname voor de
vierkantstift in het beslag.
64
3. Buig de inbussleutel naar de zijde waar het gat zich bevindt en trek tege-
lijkertijd aan de buitendeurkruk.
65
9 Beslag is gedemonteerd.
13. Batterijen vervangen
OPMERKING
Storingen door slecht contact of verschillende ontladingen
Contactoppervlakken die te klein/vervuild zijn of verschillende ontladen ac-
cu's kunnen leiden tot storingen.
1. Gebruik alleen batterijen die zijn vrijgegeven door SimonsVoss.
2. Raak de contacten van de nieuwe batterijen niet met de handen aan.
3. Gebruik schone, vetvrije handschoenen.
4. Vervang daarom alle batterijen tegelijk.
ü Speciaal gereedschap beschikbaar.
ü Handschoenen aanwezig.
1. Steek het speciale gereedschap in de cover-inlay van het beslag.
66
2. Verwijder de cover met het gereedschap.
67
68
3. Buig de batterijklem voorzichtig naar binnen om hem los te haken.
69
70
48 / 68
4. Open de batterijklem.
71
5. Trek de batterijklem eruit.
72
6. Verwijder de oude batterijen.
73
7. Zet de nieuwe batterijen in met de pluspolen tegen elkaar (type
CR2450).
74
8. Zet de batterijklem er weer in.
75
9. Haak de batterijklem weer vast.
76
10. Plaats de cover weer op het beslag.
77
11. Klik de cover weer vast.
78
9 De batterijen zijn vervangen.
14. Technische gegevens
Temperatuurbereik (bedrijf)
Soort batterij
Batterijmerk
IP-beschermingsklasse
Radio-emissies
15,24 kHz - 72,03 kHz
Alleen voor artikelnummers: SV-
S2.*A*, SV-S2.*AM*, SV-S2.*LN*
13,560006 MHz - 13,560780 MHz
868,000 MHz - 868,600 MHz /
869,700 MHz - 870,000 MHz
Alleen voor artikelnummers: SV-
S2.*LN*, SI-S2.*M.WO*
2402 MHz - 2480 MHz
15. Verklaring van overeenstemming
Het bedrijf SimonsVoss Technologies GmbH verklaart dat de artikelen (SV-
S2.*A*, SV-S2.*AM*, SV-S2.*LN*, SI-S2.*M.WO*, SI-S2.*M.VCN*) voldoen
aan de volgende richtlijnen:
2014/53/EU -RED-

of voor de UK: UK wettelijk 2017 Nr. 1206 -Radioapparatuur-
2011/65/EU -RoHS-

of voor de UK: UK wettelijk 2012 Nr. 3032 -RoHS-
De volledige tekst van de EU-conformiteitsverklaring is beschikbaar op het
volgende internetadres: www.simons-voss.com/nl/certificaten.html
De volledige tekst van de UK-conformiteitsverklaring is beschikbaar op het
volgende internetadres: www.simons-voss.com/nl/certificaten.html
16. Hulp en verdere informatie
Informatiemateriaal/documenten
https://www.simons-voss.com/nl/documenten.html
https://www.smartintego.com/int/home/infocenter/documentation
Conformiteitsverklaringen
https://www.simons-voss.com/nl/certificaten.html
Digital SmartHandle AX Panic bar
-25°C tot +50°C
4× CR2450 (3V)
Murata

Varta

Panasonic

IP40
10 dBµA/m (3 m afstand)
1,04 dBµA/m (3 m afstand)
<25 mW ERP
2,5 mW
.
.
