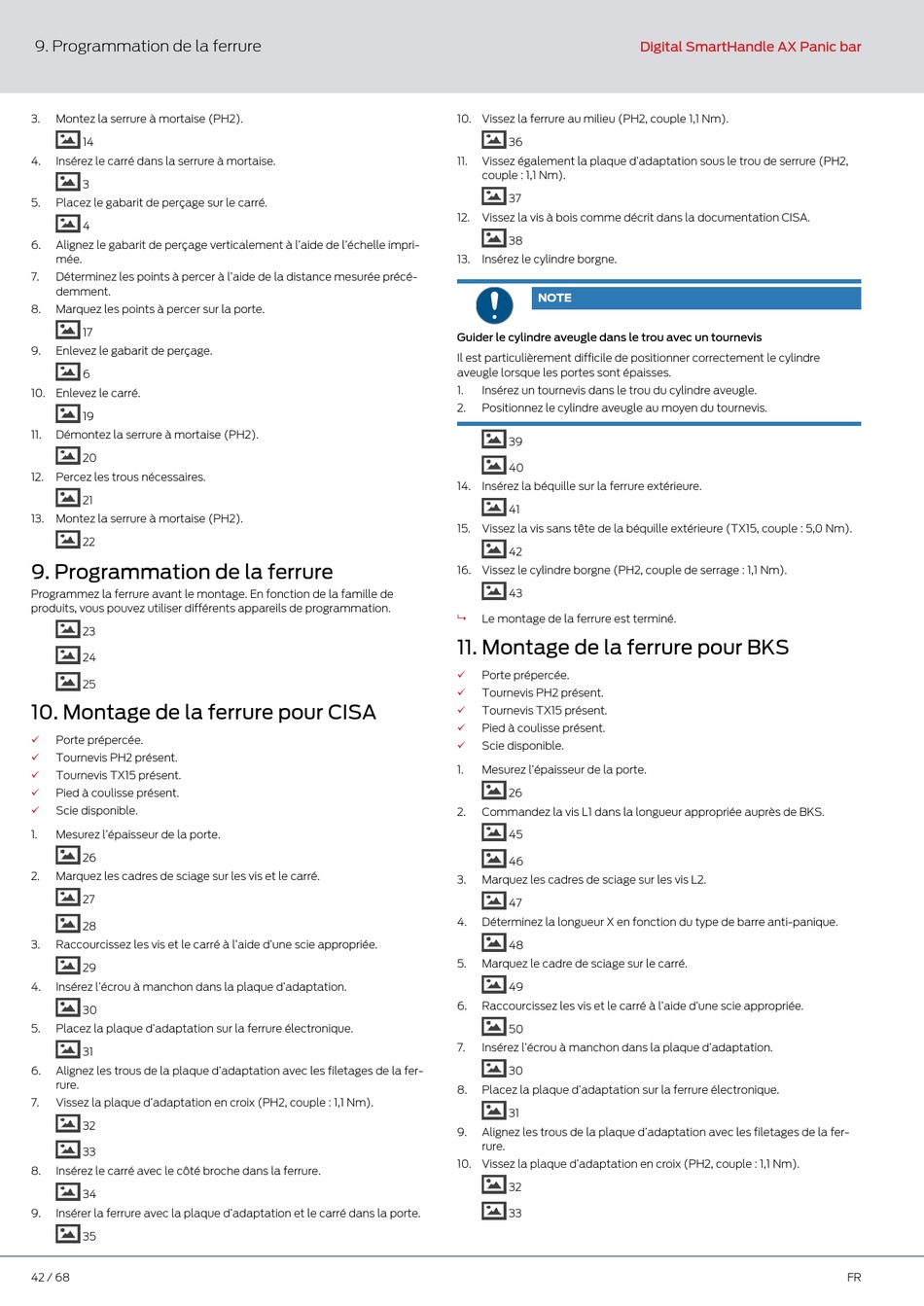

9. Programmation de la ferrure
3. Montez la serrure à mortaise (PH2).
14
4. Insérez le carré dans la serrure à mortaise.
3
5. Placez le gabarit de perçage sur le carré.
4
6. Alignez le gabarit de perçage verticalement à l'aide de l'échelle impri-
mée.
7. Déterminez les points à percer à l'aide de la distance mesurée précé-
demment.
8. Marquez les points à percer sur la porte.
17
9. Enlevez le gabarit de perçage.
6
10. Enlevez le carré.
19
11. Démontez la serrure à mortaise (PH2).
20
12. Percez les trous nécessaires.
21
13. Montez la serrure à mortaise (PH2).
22
9. Programmation de la ferrure
Programmez la ferrure avant le montage. En fonction de la famille de
produits, vous pouvez utiliser différents appareils de programmation.
23
24
25
10. Montage de la ferrure pour CISA
Porte prépercée.
ü
Tournevis PH2 présent.
ü
ü Tournevis TX15 présent.
ü Pied à coulisse présent.
ü Scie disponible.
1. Mesurez l'épaisseur de la porte.
26
2. Marquez les cadres de sciage sur les vis et le carré.
27
28
3. Raccourcissez les vis et le carré à l'aide d'une scie appropriée.
29
4. Insérez l'écrou à manchon dans la plaque d'adaptation.
30
5. Placez la plaque d'adaptation sur la ferrure électronique.
31
6. Alignez les trous de la plaque d'adaptation avec les filetages de la fer-
rure.
7. Vissez la plaque d'adaptation en croix (PH2, couple : 1,1 Nm).
32
33
8. Insérez le carré avec le côté broche dans la ferrure.
34
9. Insérer la ferrure avec la plaque d'adaptation et le carré dans la porte.
35
42 / 68
10. Vissez la ferrure au milieu (PH2, couple 1,1 Nm).
36
11. Vissez également la plaque d'adaptation sous le trou de serrure (PH2,
couple : 1,1 Nm).
37
12. Vissez la vis à bois comme décrit dans la documentation CISA.
38
13. Insérez le cylindre borgne.
NOTE
Guider le cylindre aveugle dans le trou avec un tournevis
Il est particulièrement difficile de positionner correctement le cylindre
aveugle lorsque les portes sont épaisses.
1. Insérez un tournevis dans le trou du cylindre aveugle.
2. Positionnez le cylindre aveugle au moyen du tournevis.
39
40
14. Insérez la béquille sur la ferrure extérieure.
41
15. Vissez la vis sans tête de la béquille extérieure (TX15, couple : 5,0 Nm).
42
16. Vissez le cylindre borgne (PH2, couple de serrage : 1,1 Nm).
43
Le montage de la ferrure est terminé.
9
11. Montage de la ferrure pour BKS
ü Porte prépercée.
ü Tournevis PH2 présent.
ü Tournevis TX15 présent.
ü Pied à coulisse présent.
ü Scie disponible.
1. Mesurez l'épaisseur de la porte.
26
2. Commandez la vis L1 dans la longueur appropriée auprès de BKS.
45
46
3. Marquez les cadres de sciage sur les vis L2.
47
4. Déterminez la longueur X en fonction du type de barre anti-panique.
48
5. Marquez le cadre de sciage sur le carré.
49
6. Raccourcissez les vis et le carré à l'aide d'une scie appropriée.
50
7. Insérez l'écrou à manchon dans la plaque d'adaptation.
30
8. Placez la plaque d'adaptation sur la ferrure électronique.
31
9. Alignez les trous de la plaque d'adaptation avec les filetages de la fer-
rure.
10. Vissez la plaque d'adaptation en croix (PH2, couple : 1,1 Nm).
32
33
