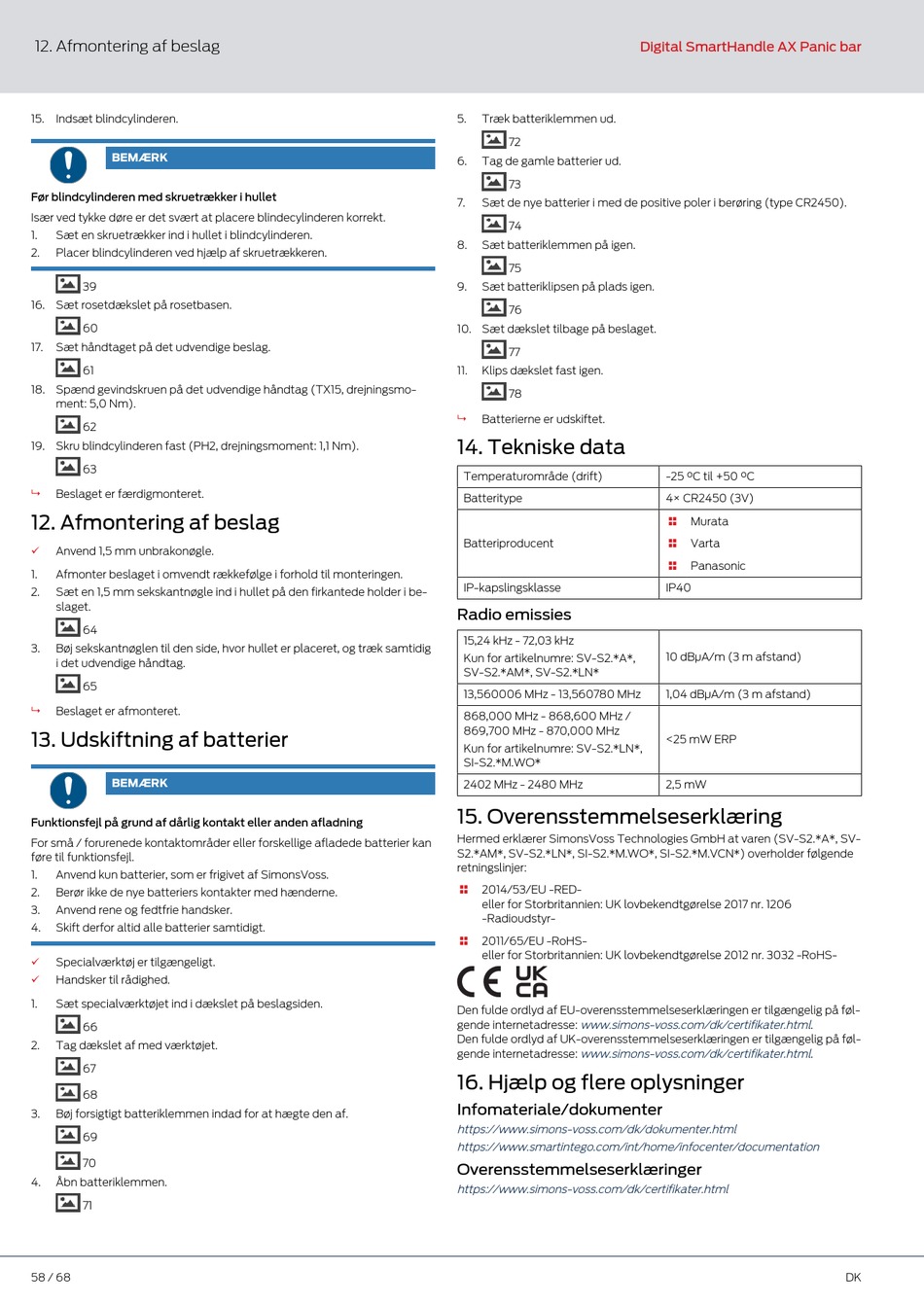

12. Afmontering af beslag
15. Indsæt blindcylinderen.
BEMÆRK
Før blindcylinderen med skruetrækker i hullet
Især ved tykke døre er det svært at placere blindecylinderen korrekt.
1. Sæt en skruetrækker ind i hullet i blindcylinderen.
2. Placer blindcylinderen ved hjælp af skruetrækkeren.
39
16. Sæt rosetdækslet på rosetbasen.
60
17. Sæt håndtaget på det udvendige beslag.
61
18. Spænd gevindskruen på det udvendige håndtag (TX15, drejningsmo-
ment: 5,0 Nm).
62
19. Skru blindcylinderen fast (PH2, drejningsmoment: 1,1 Nm).
63
9 Beslaget er færdigmonteret.
12. Afmontering af beslag
Anvend 1,5 mm unbrakonøgle.
ü
1. Afmonter beslaget i omvendt rækkefølge i forhold til monteringen.
2. Sæt en 1,5 mm sekskantnøgle ind i hullet på den firkantede holder i be-
slaget.
64
3. Bøj sekskantnøglen til den side, hvor hullet er placeret, og træk samtidig
i det udvendige håndtag.
65
9 Beslaget er afmonteret.
13. Udskiftning af batterier
BEMÆRK
Funktionsfejl på grund af dårlig kontakt eller anden afladning
For små / forurenede kontaktområder eller forskellige afladede batterier kan
føre til funktionsfejl.
1. Anvend kun batterier, som er frigivet af SimonsVoss.
2. Berør ikke de nye batteriers kontakter med hænderne.
3. Anvend rene og fedtfrie handsker.
4. Skift derfor altid alle batterier samtidigt.
ü Specialværktøj er tilgængeligt.
ü Handsker til rådighed.
1. Sæt specialværktøjet ind i dækslet på beslagsiden.
66
2. Tag dækslet af med værktøjet.
67
68
3. Bøj forsigtigt batteriklemmen indad for at hægte den af.
69
70
4. Åbn batteriklemmen.
71
58 / 68
5. Træk batteriklemmen ud.
72
6. Tag de gamle batterier ud.
73
7. Sæt de nye batterier i med de positive poler i berøring (type CR2450).
74
8. Sæt batteriklemmen på igen.
75
9. Sæt batteriklipsen på plads igen.
76
10. Sæt dækslet tilbage på beslaget.
77
11. Klips dækslet fast igen.
78
9 Batterierne er udskiftet.
14. Tekniske data
Temperaturområde (drift)
Batteritype
Batteriproducent
IP-kapslingsklasse
Radio emissies
15,24 kHz - 72,03 kHz
Kun for artikelnumre: SV-S2.*A*,
SV-S2.*AM*, SV-S2.*LN*
13,560006 MHz - 13,560780 MHz
868,000 MHz - 868,600 MHz /
869,700 MHz - 870,000 MHz
Kun for artikelnumre: SV-S2.*LN*,
SI-S2.*M.WO*
2402 MHz - 2480 MHz
15. Overensstemmelseserklæring
Hermed erklærer SimonsVoss Technologies GmbH at varen (SV-S2.*A*, SV-
S2.*AM*, SV-S2.*LN*, SI-S2.*M.WO*, SI-S2.*M.VCN*) overholder følgende
retningslinjer:
2014/53/EU -RED-

eller for Storbritannien: UK lovbekendtgørelse 2017 nr. 1206
-Radioudstyr-
2011/65/EU -RoHS-

eller for Storbritannien: UK lovbekendtgørelse 2012 nr. 3032 -RoHS-
Den fulde ordlyd af EU-overensstemmelseserklæringen er tilgængelig på føl-
gende internetadresse: www.simons-voss.com/dk/certifikater.html
Den fulde ordlyd af UK-overensstemmelseserklæringen er tilgængelig på føl-
gende internetadresse: www.simons-voss.com/dk/certifikater.html
16. Hjælp og flere oplysninger
Infomateriale/dokumenter
https://www.simons-voss.com/dk/dokumenter.html
https://www.smartintego.com/int/home/infocenter/documentation
Overensstemmelseserklæringer
https://www.simons-voss.com/dk/certifikater.html
Digital SmartHandle AX Panic bar
-25 °C til +50 °C
4× CR2450 (3V)
Murata

Varta

Panasonic

IP40
10 dBµA/m (3 m afstand)
1,04 dBµA/m (3 m afstand)
<25 mW ERP
2,5 mW
.
.
