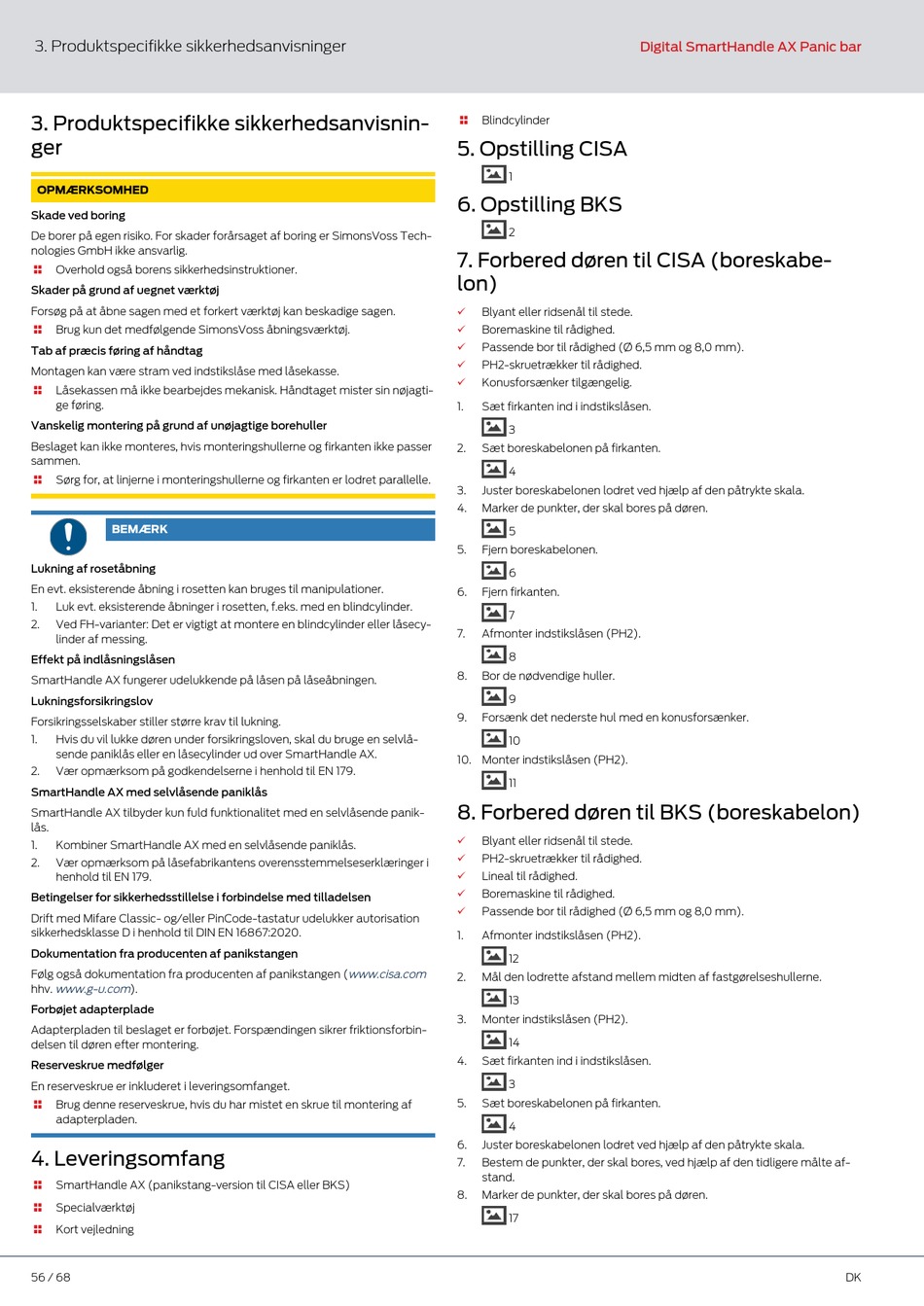

3. Produktspecifikke sikkerhedsanvisninger
3. Produktspecifikke sikkerhedsanvisnin-
ger
OPMÆRKSOMHED
Skade ved boring
De borer på egen risiko. For skader forårsaget af boring er SimonsVoss Tech-
nologies GmbH ikke ansvarlig.
Overhold også borens sikkerhedsinstruktioner.

Skader på grund af uegnet værktøj
Forsøg på at åbne sagen med et forkert værktøj kan beskadige sagen.
Brug kun det medfølgende SimonsVoss åbningsværktøj.

Tab af præcis føring af håndtag
Montagen kan være stram ved indstikslåse med låsekasse.
 Låsekassen må ikke bearbejdes mekanisk. Håndtaget mister sin nøjagti-
ge føring.
Vanskelig montering på grund af unøjagtige borehuller
Beslaget kan ikke monteres, hvis monteringshullerne og firkanten ikke passer
sammen.
Sørg for, at linjerne i monteringshullerne og firkanten er lodret parallelle.

BEMÆRK
Lukning af rosetåbning
En evt. eksisterende åbning i rosetten kan bruges til manipulationer.
1. Luk evt. eksisterende åbninger i rosetten, f.eks. med en blindcylinder.
2. Ved FH-varianter: Det er vigtigt at montere en blindcylinder eller låsecy-
linder af messing.
Effekt på indlåsningslåsen
SmartHandle AX fungerer udelukkende på låsen på låseåbningen.
Lukningsforsikringslov
Forsikringsselskaber stiller større krav til lukning.
1. Hvis du vil lukke døren under forsikringsloven, skal du bruge en selvlå-
sende paniklås eller en låsecylinder ud over SmartHandle AX.
2. Vær opmærksom på godkendelserne i henhold til EN 179.
SmartHandle AX med selvlåsende paniklås
SmartHandle AX tilbyder kun fuld funktionalitet med en selvlåsende panik-
lås.
1. Kombiner SmartHandle AX med en selvlåsende paniklås.
2. Vær opmærksom på låsefabrikantens overensstemmelseserklæringer i
henhold til EN 179.
Betingelser for sikkerhedsstillelse i forbindelse med tilladelsen
Drift med Mifare Classic- og/eller PinCode-tastatur udelukker autorisation
sikkerhedsklasse D i henhold til DIN EN 16867:2020.
Dokumentation fra producenten af panikstangen
Følg også dokumentation fra producenten af panikstangen (
hhv. www.g-u.com ).
Forbøjet adapterplade
Adapterpladen til beslaget er forbøjet. Forspændingen sikrer friktionsforbin-
delsen til døren efter montering.
Reserveskrue medfølger
En reserveskrue er inkluderet i leveringsomfanget.
 Brug denne reserveskrue, hvis du har mistet en skrue til montering af
adapterpladen.
4. Leveringsomfang
SmartHandle AX (panikstang-version til CISA eller BKS)

Specialværktøj

Kort vejledning

56 / 68
 Blindcylinder
5. Opstilling CISA
1
6. Opstilling BKS
2
7. Forbered døren til CISA (boreskabe-
lon)
ü Blyant eller ridsenål til stede.
ü Boremaskine til rådighed.
ü Passende bor til rådighed (Ø 6,5 mm og 8,0 mm).
ü PH2-skruetrækker til rådighed.
Konusforsænker tilgængelig.
ü
1. Sæt firkanten ind i indstikslåsen.
3
2. Sæt boreskabelonen på firkanten.
4
3. Juster boreskabelonen lodret ved hjælp af den påtrykte skala.
4. Marker de punkter, der skal bores på døren.
5
5. Fjern boreskabelonen.
6
6. Fjern firkanten.
7
7. Afmonter indstikslåsen (PH2).
8
8. Bor de nødvendige huller.
9
9. Forsænk det nederste hul med en konusforsænker.
10
10. Monter indstikslåsen (PH2).
11
8. Forbered døren til BKS (boreskabelon)
ü Blyant eller ridsenål til stede.
ü PH2-skruetrækker til rådighed.
ü Lineal til rådighed.
Boremaskine til rådighed.
ü
Passende bor til rådighed (Ø 6,5 mm og 8,0 mm).
ü
1. Afmonter indstikslåsen (PH2).
12
www.cisa.com
2. Mål den lodrette afstand mellem midten af fastgørelseshullerne.
13
3. Monter indstikslåsen (PH2).
14
4. Sæt firkanten ind i indstikslåsen.
3
5. Sæt boreskabelonen på firkanten.
4
6. Juster boreskabelonen lodret ved hjælp af den påtrykte skala.
7. Bestem de punkter, der skal bores, ved hjælp af den tidligere målte af-
stand.
8. Marker de punkter, der skal bores på døren.
17
