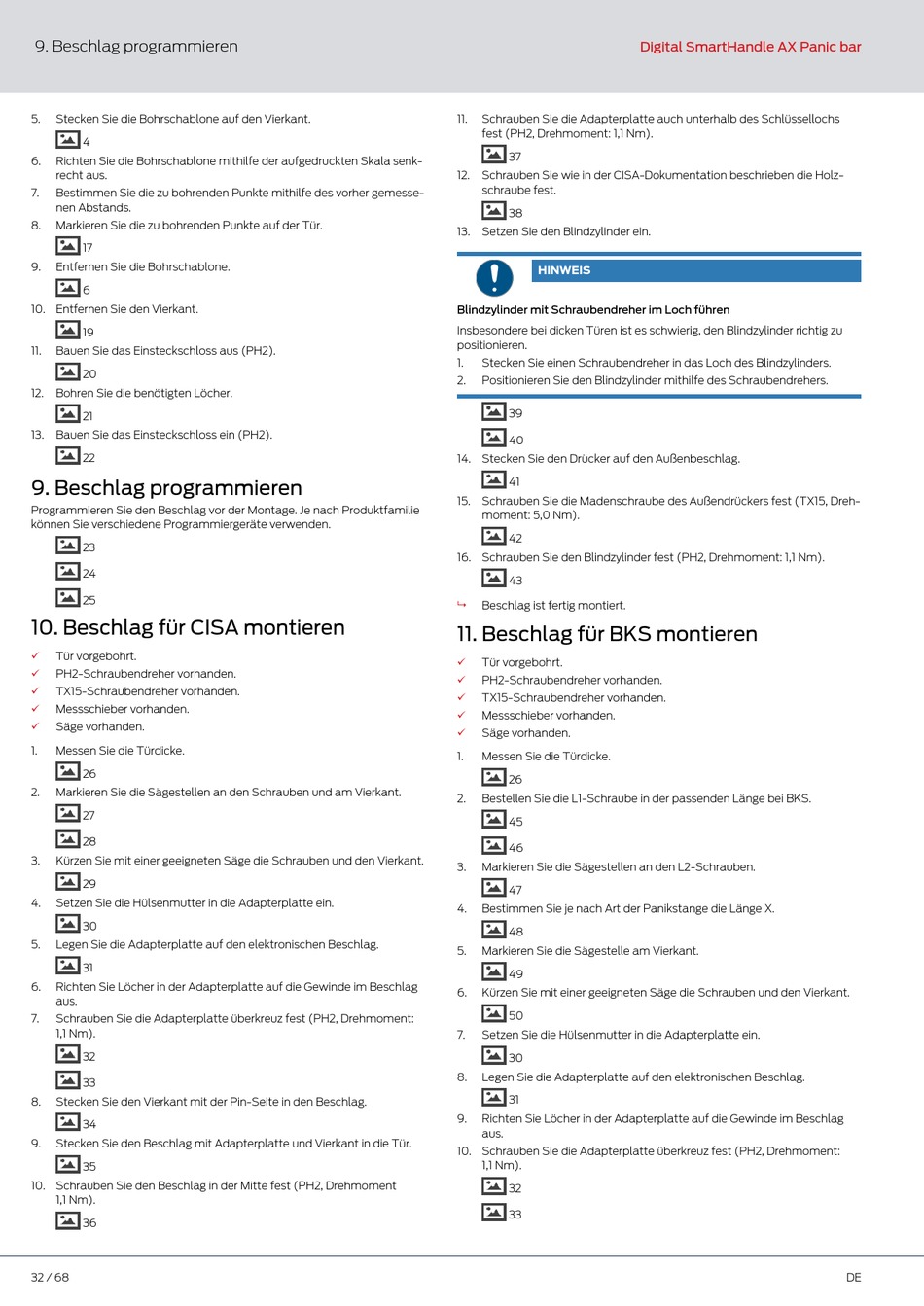

9. Beschlag programmieren
5. Stecken Sie die Bohrschablone auf den Vierkant.
4
6. Richten Sie die Bohrschablone mithilfe der aufgedruckten Skala senk-
recht aus.
7. Bestimmen Sie die zu bohrenden Punkte mithilfe des vorher gemesse-
nen Abstands.
8. Markieren Sie die zu bohrenden Punkte auf der Tür.
17
9. Entfernen Sie die Bohrschablone.
6
10. Entfernen Sie den Vierkant.
19
11. Bauen Sie das Einsteckschloss aus (PH2).
20
12. Bohren Sie die benötigten Löcher.
21
13. Bauen Sie das Einsteckschloss ein (PH2).
22
9. Beschlag programmieren
Programmieren Sie den Beschlag vor der Montage. Je nach Produktfamilie
können Sie verschiedene Programmiergeräte verwenden.
23
24
25
10. Beschlag für CISA montieren
ü Tür vorgebohrt.
ü PH2-Schraubendreher vorhanden.
TX15-Schraubendreher vorhanden.
ü
Messschieber vorhanden.
ü
Säge vorhanden.
ü
1. Messen Sie die Türdicke.
26
2. Markieren Sie die Sägestellen an den Schrauben und am Vierkant.
27
28
3. Kürzen Sie mit einer geeigneten Säge die Schrauben und den Vierkant.
29
4. Setzen Sie die Hülsenmutter in die Adapterplatte ein.
30
5. Legen Sie die Adapterplatte auf den elektronischen Beschlag.
31
6. Richten Sie Löcher in der Adapterplatte auf die Gewinde im Beschlag
aus.
7. Schrauben Sie die Adapterplatte überkreuz fest (PH2, Drehmoment:
1,1 Nm).
32
33
8. Stecken Sie den Vierkant mit der Pin-Seite in den Beschlag.
34
9. Stecken Sie den Beschlag mit Adapterplatte und Vierkant in die Tür.
35
10. Schrauben Sie den Beschlag in der Mitte fest (PH2, Drehmoment
1,1 Nm).
36
32 / 68
11. Schrauben Sie die Adapterplatte auch unterhalb des Schlüssellochs
fest (PH2, Drehmoment: 1,1 Nm).
37
12. Schrauben Sie wie in der CISA-Dokumentation beschrieben die Holz-
schraube fest.
38
13. Setzen Sie den Blindzylinder ein.
HINWEIS
Blindzylinder mit Schraubendreher im Loch führen
Insbesondere bei dicken Türen ist es schwierig, den Blindzylinder richtig zu
positionieren.
1. Stecken Sie einen Schraubendreher in das Loch des Blindzylinders.
2. Positionieren Sie den Blindzylinder mithilfe des Schraubendrehers.
39
40
14. Stecken Sie den Drücker auf den Außenbeschlag.
41
15. Schrauben Sie die Madenschraube des Außendrückers fest (TX15, Dreh-
moment: 5,0 Nm).
42
16. Schrauben Sie den Blindzylinder fest (PH2, Drehmoment: 1,1 Nm).
43
9 Beschlag ist fertig montiert.
11. Beschlag für BKS montieren
Tür vorgebohrt.
ü
PH2-Schraubendreher vorhanden.
ü
TX15-Schraubendreher vorhanden.
ü
ü Messschieber vorhanden.
ü Säge vorhanden.
1. Messen Sie die Türdicke.
26
2. Bestellen Sie die L1-Schraube in der passenden Länge bei BKS.
45
46
3. Markieren Sie die Sägestellen an den L2-Schrauben.
47
4. Bestimmen Sie je nach Art der Panikstange die Länge X.
48
5. Markieren Sie die Sägestelle am Vierkant.
49
6. Kürzen Sie mit einer geeigneten Säge die Schrauben und den Vierkant.
50
7. Setzen Sie die Hülsenmutter in die Adapterplatte ein.
30
8. Legen Sie die Adapterplatte auf den elektronischen Beschlag.
31
9. Richten Sie Löcher in der Adapterplatte auf die Gewinde im Beschlag
aus.
10. Schrauben Sie die Adapterplatte überkreuz fest (PH2, Drehmoment:
1,1 Nm).
32
33
