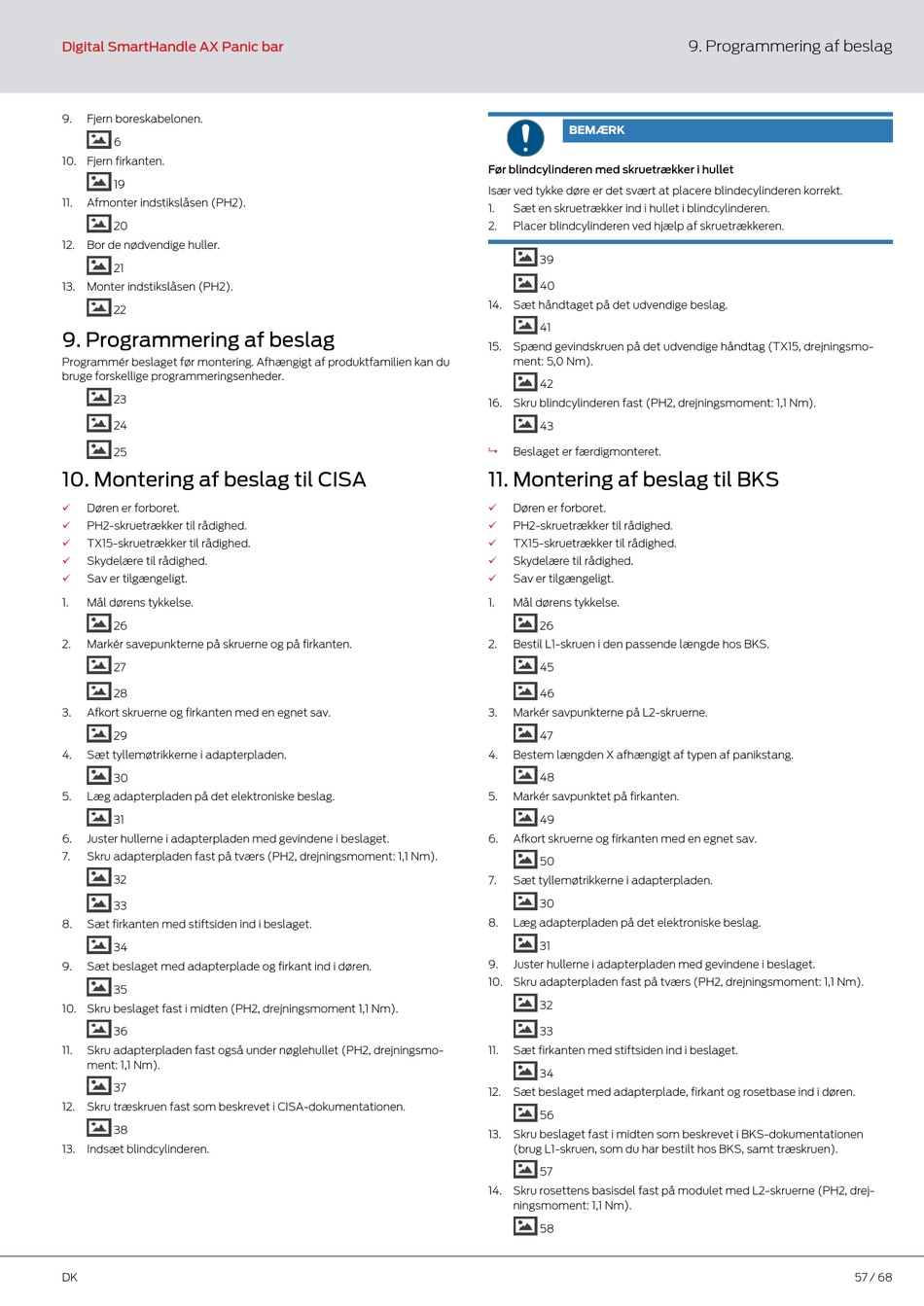

Digital SmartHandle AX Panic bar
9. Fjern boreskabelonen.
6
10. Fjern firkanten.
19
11. Afmonter indstikslåsen (PH2).
20
12. Bor de nødvendige huller.
21
13. Monter indstikslåsen (PH2).
22
9. Programmering af beslag
Programmér beslaget før montering. Afhængigt af produktfamilien kan du
bruge forskellige programmeringsenheder.
23
24
25
10. Montering af beslag til CISA
ü Døren er forboret.
ü PH2-skruetrækker til rådighed.
ü TX15-skruetrækker til rådighed.
ü Skydelære til rådighed.
ü Sav er tilgængeligt.
1. Mål dørens tykkelse.
26
2. Markér savepunkterne på skruerne og på firkanten.
27
28
3. Afkort skruerne og firkanten med en egnet sav.
29
4. Sæt tyllemøtrikkerne i adapterpladen.
30
5. Læg adapterpladen på det elektroniske beslag.
31
6. Juster hullerne i adapterpladen med gevindene i beslaget.
7. Skru adapterpladen fast på tværs (PH2, drejningsmoment: 1,1 Nm).
32
33
8. Sæt firkanten med stiftsiden ind i beslaget.
34
9. Sæt beslaget med adapterplade og firkant ind i døren.
35
10. Skru beslaget fast i midten (PH2, drejningsmoment 1,1 Nm).
36
11. Skru adapterpladen fast også under nøglehullet (PH2, drejningsmo-
ment: 1,1 Nm).
37
12. Skru træskruen fast som beskrevet i CISA-dokumentationen.
38
13. Indsæt blindcylinderen.
DK
BEMÆRK
Før blindcylinderen med skruetrækker i hullet
Især ved tykke døre er det svært at placere blindecylinderen korrekt.
1. Sæt en skruetrækker ind i hullet i blindcylinderen.
2. Placer blindcylinderen ved hjælp af skruetrækkeren.
39
40
14. Sæt håndtaget på det udvendige beslag.
41
15. Spænd gevindskruen på det udvendige håndtag (TX15, drejningsmo-
ment: 5,0 Nm).
42
16. Skru blindcylinderen fast (PH2, drejningsmoment: 1,1 Nm).
43
9 Beslaget er færdigmonteret.
11. Montering af beslag til BKS
ü Døren er forboret.
ü PH2-skruetrækker til rådighed.
ü TX15-skruetrækker til rådighed.
ü Skydelære til rådighed.
ü Sav er tilgængeligt.
1. Mål dørens tykkelse.
26
2. Bestil L1-skruen i den passende længde hos BKS.
45
46
3. Markér savpunkterne på L2-skruerne.
47
4. Bestem længden X afhængigt af typen af panikstang.
48
5. Markér savpunktet på firkanten.
49
6. Afkort skruerne og firkanten med en egnet sav.
50
7. Sæt tyllemøtrikkerne i adapterpladen.
30
8. Læg adapterpladen på det elektroniske beslag.
31
9. Juster hullerne i adapterpladen med gevindene i beslaget.
10. Skru adapterpladen fast på tværs (PH2, drejningsmoment: 1,1 Nm).
32
33
11. Sæt firkanten med stiftsiden ind i beslaget.
34
12. Sæt beslaget med adapterplade, firkant og rosetbase ind i døren.
56
13. Skru beslaget fast i midten som beskrevet i BKS-dokumentationen
(brug L1-skruen, som du har bestilt hos BKS, samt træskruen).
57
14. Skru rosettens basisdel fast på modulet med L2-skruerne (PH2, drej-
ningsmoment: 1,1 Nm).
58
9. Programmering af beslag
