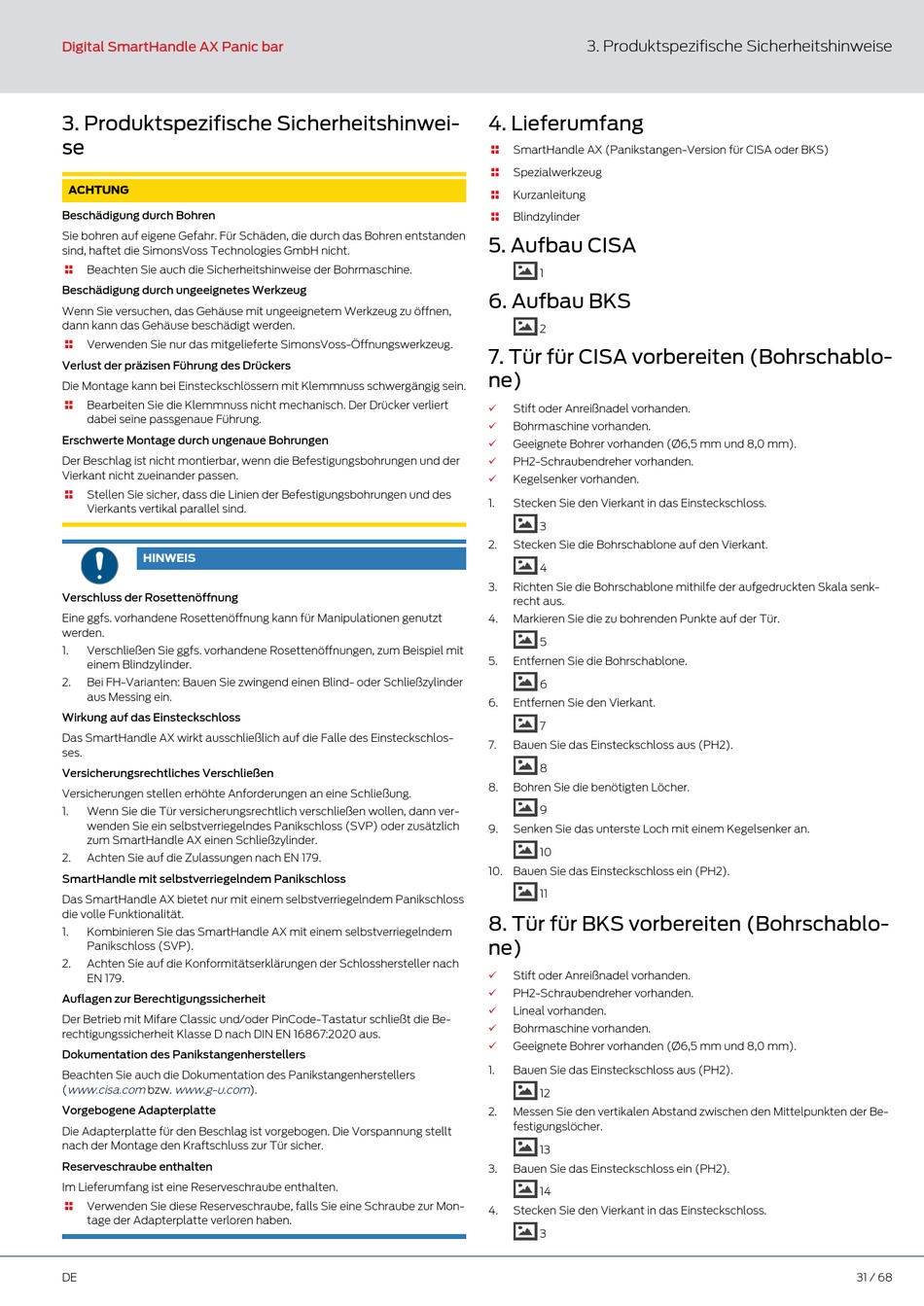

Digital SmartHandle AX Panic bar
3. Produktspezifische Sicherheitshinwei-
se
ACHTUNG
Beschädigung durch Bohren
Sie bohren auf eigene Gefahr. Für Schäden, die durch das Bohren entstanden
sind, haftet die SimonsVoss Technologies GmbH nicht.
Beachten Sie auch die Sicherheitshinweise der Bohrmaschine.

Beschädigung durch ungeeignetes Werkzeug
Wenn Sie versuchen, das Gehäuse mit ungeeignetem Werkzeug zu öffnen,
dann kann das Gehäuse beschädigt werden.
Verwenden Sie nur das mitgelieferte SimonsVoss-Öffnungswerkzeug.

Verlust der präzisen Führung des Drückers
Die Montage kann bei Einsteckschlössern mit Klemmnuss schwergängig sein.
Bearbeiten Sie die Klemmnuss nicht mechanisch. Der Drücker verliert

dabei seine passgenaue Führung.
Erschwerte Montage durch ungenaue Bohrungen
Der Beschlag ist nicht montierbar, wenn die Befestigungsbohrungen und der
Vierkant nicht zueinander passen.
Stellen Sie sicher, dass die Linien der Befestigungsbohrungen und des

Vierkants vertikal parallel sind.
HINWEIS
Verschluss der Rosettenöffnung
Eine ggfs. vorhandene Rosettenöffnung kann für Manipulationen genutzt
werden.
1. Verschließen Sie ggfs. vorhandene Rosettenöffnungen, zum Beispiel mit
einem Blindzylinder.
2. Bei FH-Varianten: Bauen Sie zwingend einen Blind- oder Schließzylinder
aus Messing ein.
Wirkung auf das Einsteckschloss
Das SmartHandle AX wirkt ausschließlich auf die Falle des Einsteckschlos-
ses.
Versicherungsrechtliches Verschließen
Versicherungen stellen erhöhte Anforderungen an eine Schließung.
1. Wenn Sie die Tür versicherungsrechtlich verschließen wollen, dann ver-
wenden Sie ein selbstverriegelndes Panikschloss (SVP) oder zusätzlich
zum SmartHandle AX einen Schließzylinder.
2. Achten Sie auf die Zulassungen nach EN 179.
SmartHandle mit selbstverriegelndem Panikschloss
Das SmartHandle AX bietet nur mit einem selbstverriegelndem Panikschloss
die volle Funktionalität.
1. Kombinieren Sie das SmartHandle AX mit einem selbstverriegelndem
Panikschloss (SVP).
2. Achten Sie auf die Konformitätserklärungen der Schlosshersteller nach
EN 179.
Auflagen zur Berechtigungssicherheit
Der Betrieb mit Mifare Classic und/oder PinCode-Tastatur schließt die Be-
rechtigungssicherheit Klasse D nach DIN EN 16867:2020 aus.
Dokumentation des Panikstangenherstellers
Beachten Sie auch die Dokumentation des Panikstangenherstellers
( www.cisa.com bzw. www.g-u.com
Vorgebogene Adapterplatte
Die Adapterplatte für den Beschlag ist vorgebogen. Die Vorspannung stellt
nach der Montage den Kraftschluss zur Tür sicher.
Reserveschraube enthalten
Im Lieferumfang ist eine Reserveschraube enthalten.
 Verwenden Sie diese Reserveschraube, falls Sie eine Schraube zur Mon-
tage der Adapterplatte verloren haben.
DE
).
3. Produktspezifische Sicherheitshinweise
4. Lieferumfang
SmartHandle AX (Panikstangen-Version für CISA oder BKS)

Spezialwerkzeug

Kurzanleitung

Blindzylinder

5. Aufbau CISA
1
6. Aufbau BKS
2
7. Tür für CISA vorbereiten (Bohrschablo-
ne)
Stift oder Anreißnadel vorhanden.
ü
Bohrmaschine vorhanden.
ü
ü Geeignete Bohrer vorhanden (Ø6,5 mm und 8,0 mm).
ü PH2-Schraubendreher vorhanden.
ü Kegelsenker vorhanden.
1. Stecken Sie den Vierkant in das Einsteckschloss.
3
2. Stecken Sie die Bohrschablone auf den Vierkant.
4
3. Richten Sie die Bohrschablone mithilfe der aufgedruckten Skala senk-
recht aus.
4. Markieren Sie die zu bohrenden Punkte auf der Tür.
5
5. Entfernen Sie die Bohrschablone.
6
6. Entfernen Sie den Vierkant.
7
7. Bauen Sie das Einsteckschloss aus (PH2).
8
8. Bohren Sie die benötigten Löcher.
9
9. Senken Sie das unterste Loch mit einem Kegelsenker an.
10
10. Bauen Sie das Einsteckschloss ein (PH2).
11
8. Tür für BKS vorbereiten (Bohrschablo-
ne)
ü Stift oder Anreißnadel vorhanden.
ü PH2-Schraubendreher vorhanden.
ü Lineal vorhanden.
ü Bohrmaschine vorhanden.
ü Geeignete Bohrer vorhanden (Ø6,5 mm und 8,0 mm).
1. Bauen Sie das Einsteckschloss aus (PH2).
12
2. Messen Sie den vertikalen Abstand zwischen den Mittelpunkten der Be-
festigungslöcher.
13
3. Bauen Sie das Einsteckschloss ein (PH2).
14
4. Stecken Sie den Vierkant in das Einsteckschloss.
3
