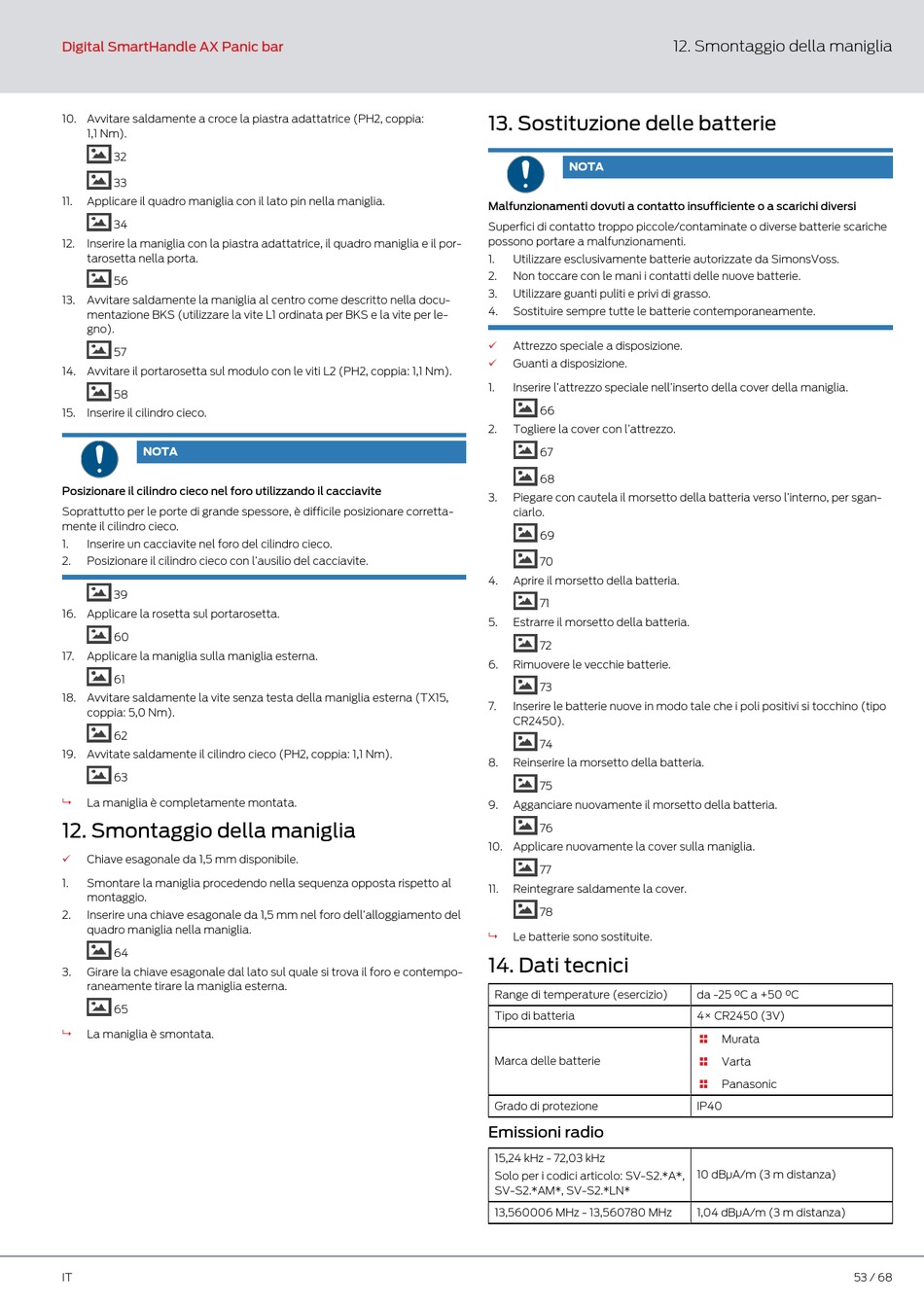

Digital SmartHandle AX Panic bar
10. Avvitare saldamente a croce la piastra adattatrice (PH2, coppia:
1,1 Nm).
32
33
11. Applicare il quadro maniglia con il lato pin nella maniglia.
34
12. Inserire la maniglia con la piastra adattatrice, il quadro maniglia e il por-
tarosetta nella porta.
56
13. Avvitare saldamente la maniglia al centro come descritto nella docu-
mentazione BKS (utilizzare la vite L1 ordinata per BKS e la vite per le-
gno).
57
14. Avvitare il portarosetta sul modulo con le viti L2 (PH2, coppia: 1,1 Nm).
58
15. Inserire il cilindro cieco.
NOTA
Posizionare il cilindro cieco nel foro utilizzando il cacciavite
Soprattutto per le porte di grande spessore, è difficile posizionare corretta-
mente il cilindro cieco.
1. Inserire un cacciavite nel foro del cilindro cieco.
2. Posizionare il cilindro cieco con l'ausilio del cacciavite.
39
16. Applicare la rosetta sul portarosetta.
60
17. Applicare la maniglia sulla maniglia esterna.
61
18. Avvitare saldamente la vite senza testa della maniglia esterna (TX15,
coppia: 5,0 Nm).
62
19. Avvitate saldamente il cilindro cieco (PH2, coppia: 1,1 Nm).
63
La maniglia è completamente montata.
9
12. Smontaggio della maniglia
ü Chiave esagonale da 1,5 mm disponibile.
1. Smontare la maniglia procedendo nella sequenza opposta rispetto al
montaggio.
2. Inserire una chiave esagonale da 1,5 mm nel foro dell'alloggiamento del
quadro maniglia nella maniglia.
64
3. Girare la chiave esagonale dal lato sul quale si trova il foro e contempo-
raneamente tirare la maniglia esterna.
65
9 La maniglia è smontata.
IT
13. Sostituzione delle batterie
NOTA
Malfunzionamenti dovuti a contatto insufficiente o a scarichi diversi
Superfici di contatto troppo piccole/contaminate o diverse batterie scariche
possono portare a malfunzionamenti.
1. Utilizzare esclusivamente batterie autorizzate da SimonsVoss.
2. Non toccare con le mani i contatti delle nuove batterie.
3. Utilizzare guanti puliti e privi di grasso.
4. Sostituire sempre tutte le batterie contemporaneamente.
ü Attrezzo speciale a disposizione.
ü Guanti a disposizione.
1. Inserire l'attrezzo speciale nell'inserto della cover della maniglia.
66
2. Togliere la cover con l'attrezzo.
67
68
3. Piegare con cautela il morsetto della batteria verso l'interno, per sgan-
ciarlo.
69
70
4. Aprire il morsetto della batteria.
71
5. Estrarre il morsetto della batteria.
72
6. Rimuovere le vecchie batterie.
73
7. Inserire le batterie nuove in modo tale che i poli positivi si tocchino (tipo
CR2450).
74
8. Reinserire la morsetto della batteria.
75
9. Agganciare nuovamente il morsetto della batteria.
76
10. Applicare nuovamente la cover sulla maniglia.
77
11. Reintegrare saldamente la cover.
78
9 Le batterie sono sostituite.
14. Dati tecnici
Range di temperature (esercizio)
Tipo di batteria
Marca delle batterie
Grado di protezione
Emissioni radio
15,24 kHz - 72,03 kHz
Solo per i codici articolo: SV-S2.*A*,
SV-S2.*AM*, SV-S2.*LN*
13,560006 MHz - 13,560780 MHz
12. Smontaggio della maniglia
da -25 °C a +50 °C
4× CR2450 (3V)
Murata

Varta

Panasonic

IP40
10 dBµA/m (3 m distanza)
1,04 dBµA/m (3 m distanza)
