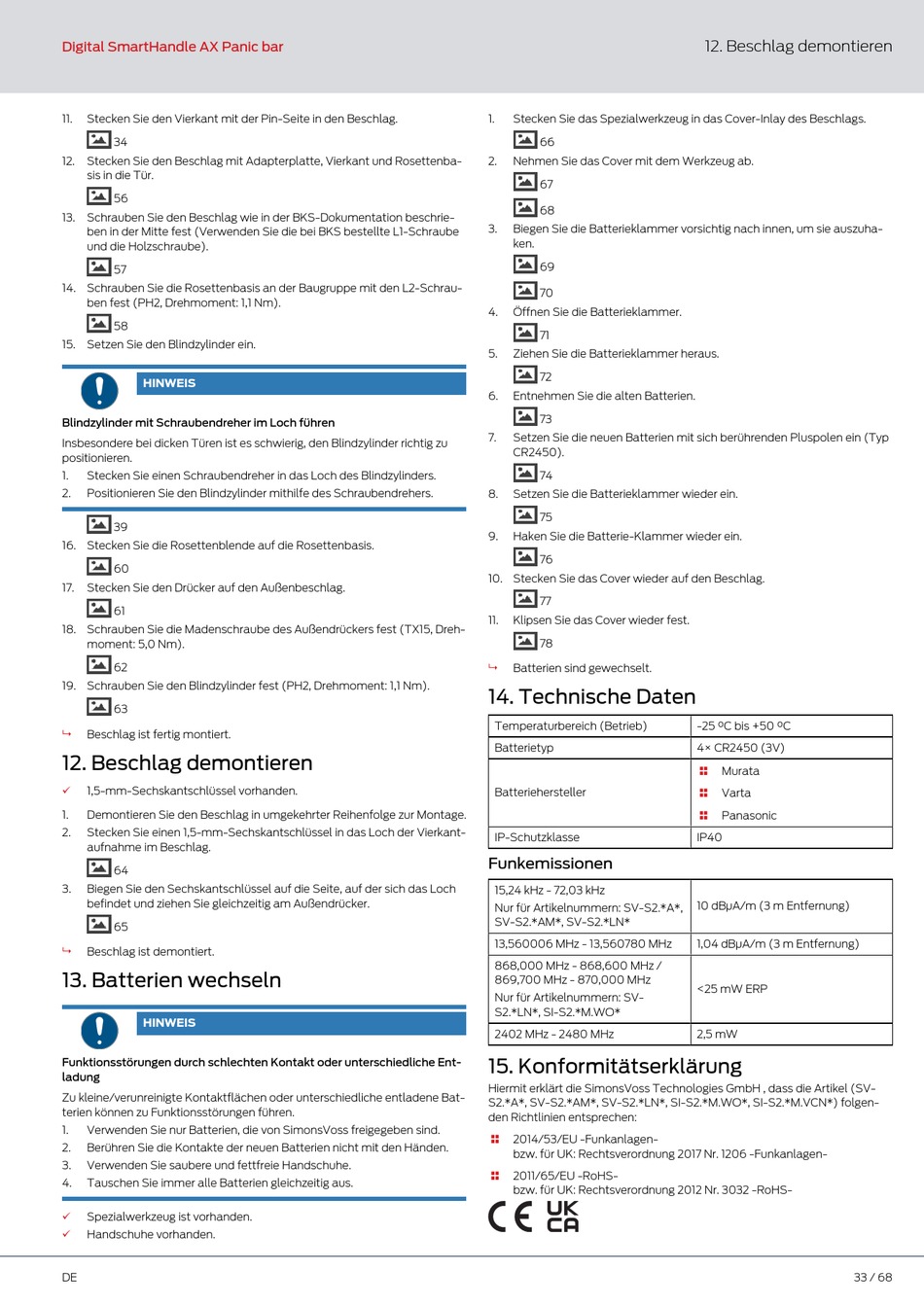

11. Stecken Sie den Vierkant mit der Pin-Seite in den Beschlag.
34
12. Stecken Sie den Beschlag mit Adapterplatte, Vierkant und Rosettenba-
sis in die Tür.
56
13. Schrauben Sie den Beschlag wie in der BKS-Dokumentation beschrie-
ben in der Mitte fest (Verwenden Sie die bei BKS bestellte L1-Schraube
und die Holzschraube).
57
14. Schrauben Sie die Rosettenbasis an der Baugruppe mit den L2-Schrau-
ben fest (PH2, Drehmoment: 1,1 Nm).
58
15. Setzen Sie den Blindzylinder ein.
HINWEIS
Blindzylinder mit Schraubendreher im Loch führen
Insbesondere bei dicken Türen ist es schwierig, den Blindzylinder richtig zu
positionieren.
1. Stecken Sie einen Schraubendreher in das Loch des Blindzylinders.
2. Positionieren Sie den Blindzylinder mithilfe des Schraubendrehers.
39
16. Stecken Sie die Rosettenblende auf die Rosettenbasis.
60
17. Stecken Sie den Drücker auf den Außenbeschlag.
61
18. Schrauben Sie die Madenschraube des Außendrückers fest (TX15, Dreh-
moment: 5,0 Nm).
62
19. Schrauben Sie den Blindzylinder fest (PH2, Drehmoment: 1,1 Nm).
63
Beschlag ist fertig montiert.
9
12. Beschlag demontieren
ü 1,5-mm-Sechskantschlüssel vorhanden.
1. Demontieren Sie den Beschlag in umgekehrter Reihenfolge zur Montage.
2. Stecken Sie einen 1,5-mm-Sechskantschlüssel in das Loch der Vierkant-
aufnahme im Beschlag.
64
3. Biegen Sie den Sechskantschlüssel auf die Seite, auf der sich das Loch
befindet und ziehen Sie gleichzeitig am Außendrücker.
65
9 Beschlag ist demontiert.
13. Batterien wechseln
HINWEIS
Funktionsstörungen durch schlechten Kontakt oder unterschiedliche Ent-
ladung
Zu kleine/verunreinigte Kontaktflächen oder unterschiedliche entladene Bat-
terien können zu Funktionsstörungen führen.
1. Verwenden Sie nur Batterien, die von SimonsVoss freigegeben sind.
2. Berühren Sie die Kontakte der neuen Batterien nicht mit den Händen.
3. Verwenden Sie saubere und fettfreie Handschuhe.
4. Tauschen Sie immer alle Batterien gleichzeitig aus.
ü Spezialwerkzeug ist vorhanden.
ü Handschuhe vorhanden.
DE
1. Stecken Sie das Spezialwerkzeug in das Cover-Inlay des Beschlags.
66
2. Nehmen Sie das Cover mit dem Werkzeug ab.
67
68
3. Biegen Sie die Batterieklammer vorsichtig nach innen, um sie auszuha-
ken.
69
70
4. Öffnen Sie die Batterieklammer.
71
5. Ziehen Sie die Batterieklammer heraus.
72
6. Entnehmen Sie die alten Batterien.
73
7. Setzen Sie die neuen Batterien mit sich berührenden Pluspolen ein (Typ
CR2450).
74
8. Setzen Sie die Batterieklammer wieder ein.
75
9. Haken Sie die Batterie-Klammer wieder ein.
76
10. Stecken Sie das Cover wieder auf den Beschlag.
77
11. Klipsen Sie das Cover wieder fest.
78
Batterien sind gewechselt.
9
14. Technische Daten
Temperaturbereich (Betrieb)
Batterietyp
Batteriehersteller
IP-Schutzklasse
Funkemissionen
15,24 kHz - 72,03 kHz
Nur für Artikelnummern: SV-S2.*A*,
SV-S2.*AM*, SV-S2.*LN*
13,560006 MHz - 13,560780 MHz
868,000 MHz - 868,600 MHz /
869,700 MHz - 870,000 MHz
Nur für Artikelnummern: SV-
S2.*LN*, SI-S2.*M.WO*
2402 MHz - 2480 MHz
15. Konformitätserklärung
Hiermit erklärt die SimonsVoss Technologies GmbH , dass die Artikel (SV-
S2.*A*, SV-S2.*AM*, SV-S2.*LN*, SI-S2.*M.WO*, SI-S2.*M.VCN*) folgen-
den Richtlinien entsprechen:
2014/53/EU -Funkanlagen-

bzw. für UK: Rechtsverordnung 2017 Nr. 1206 -Funkanlagen-
2011/65/EU -RoHS-

bzw. für UK: Rechtsverordnung 2012 Nr. 3032 -RoHS-
12. Beschlag demontieren
-25 °C bis +50 °C
4× CR2450 (3V)
Murata

 Varta
 Panasonic
IP40
10 dBµA/m (3 m Entfernung)
1,04 dBµA/m (3 m Entfernung)
<25 mW ERP
2,5 mW
33 / 68
