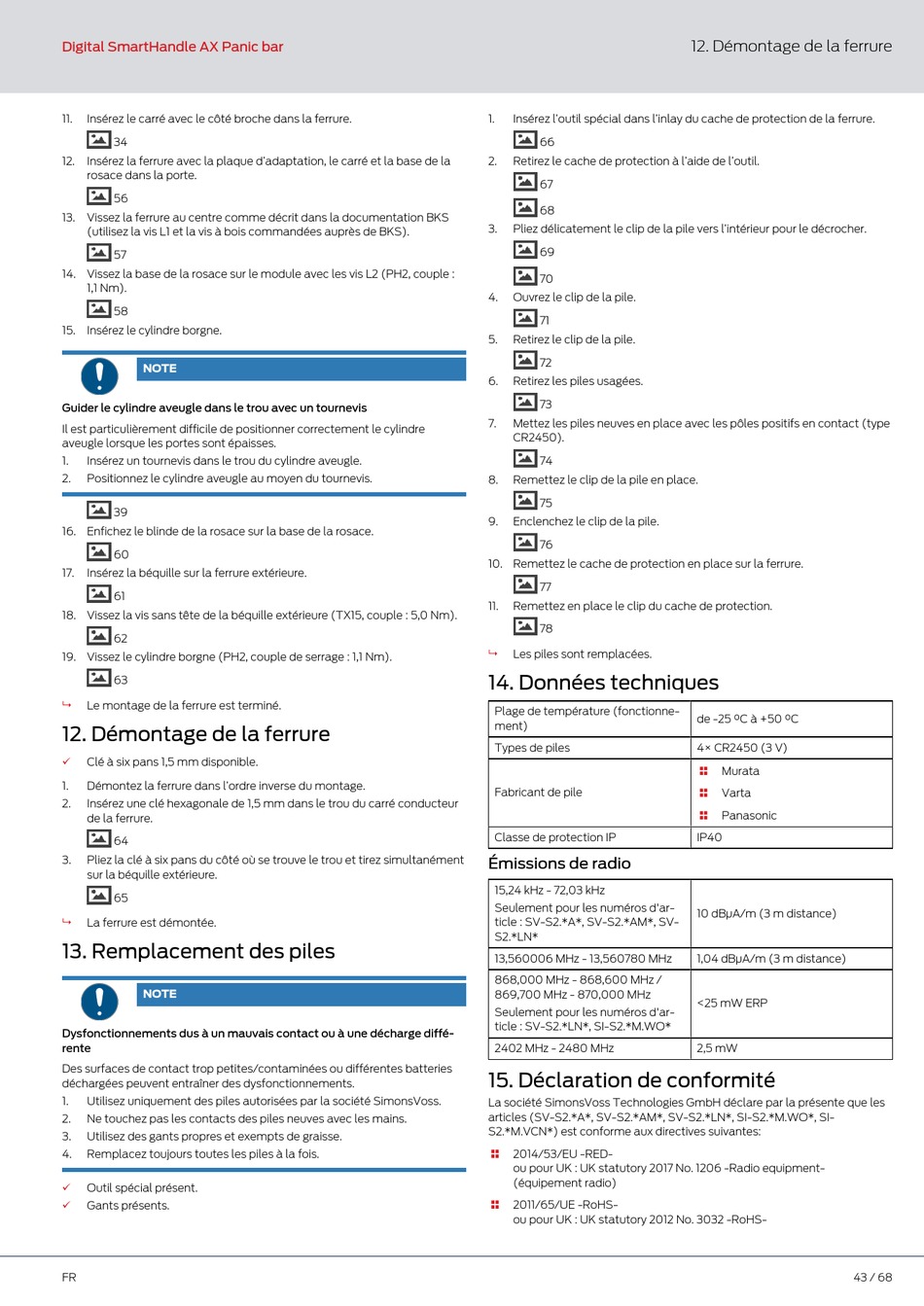

Digital SmartHandle AX Panic bar
11. Insérez le carré avec le côté broche dans la ferrure.
34
12. Insérez la ferrure avec la plaque d'adaptation, le carré et la base de la
rosace dans la porte.
56
13. Vissez la ferrure au centre comme décrit dans la documentation BKS
(utilisez la vis L1 et la vis à bois commandées auprès de BKS).
57
14. Vissez la base de la rosace sur le module avec les vis L2 (PH2, couple :
1,1 Nm).
58
15. Insérez le cylindre borgne.
NOTE
Guider le cylindre aveugle dans le trou avec un tournevis
Il est particulièrement difficile de positionner correctement le cylindre
aveugle lorsque les portes sont épaisses.
1. Insérez un tournevis dans le trou du cylindre aveugle.
2. Positionnez le cylindre aveugle au moyen du tournevis.
39
16. Enfichez le blinde de la rosace sur la base de la rosace.
60
17. Insérez la béquille sur la ferrure extérieure.
61
18. Vissez la vis sans tête de la béquille extérieure (TX15, couple : 5,0 Nm).
62
19. Vissez le cylindre borgne (PH2, couple de serrage : 1,1 Nm).
63
Le montage de la ferrure est terminé.
9
12. Démontage de la ferrure
ü Clé à six pans 1,5 mm disponible.
1. Démontez la ferrure dans l'ordre inverse du montage.
2. Insérez une clé hexagonale de 1,5 mm dans le trou du carré conducteur
de la ferrure.
64
3. Pliez la clé à six pans du côté où se trouve le trou et tirez simultanément
sur la béquille extérieure.
65
9 La ferrure est démontée.
13. Remplacement des piles
NOTE
Dysfonctionnements dus à un mauvais contact ou à une décharge diffé-
rente
Des surfaces de contact trop petites/contaminées ou différentes batteries
déchargées peuvent entraîner des dysfonctionnements.
1. Utilisez uniquement des piles autorisées par la société SimonsVoss.
2. Ne touchez pas les contacts des piles neuves avec les mains.
3. Utilisez des gants propres et exempts de graisse.
4. Remplacez toujours toutes les piles à la fois.
ü Outil spécial présent.
ü Gants présents.
FR
1. Insérez l'outil spécial dans l'inlay du cache de protection de la ferrure.
66
2. Retirez le cache de protection à l'aide de l'outil.
67
68
3. Pliez délicatement le clip de la pile vers l'intérieur pour le décrocher.
69
70
4. Ouvrez le clip de la pile.
71
5. Retirez le clip de la pile.
72
6. Retirez les piles usagées.
73
7. Mettez les piles neuves en place avec les pôles positifs en contact (type
CR2450).
74
8. Remettez le clip de la pile en place.
75
9. Enclenchez le clip de la pile.
76
10. Remettez le cache de protection en place sur la ferrure.
77
11. Remettez en place le clip du cache de protection.
78
9 Les piles sont remplacées.
14. Données techniques
Plage de température (fonctionne-
ment)
Types de piles
Fabricant de pile
Classe de protection IP
Émissions de radio
15,24 kHz - 72,03 kHz
Seulement pour les numéros d'ar-
ticle : SV-S2.*A*, SV-S2.*AM*, SV-
S2.*LN*
13,560006 MHz - 13,560780 MHz
868,000 MHz - 868,600 MHz /
869,700 MHz - 870,000 MHz
Seulement pour les numéros d'ar-
ticle : SV-S2.*LN*, SI-S2.*M.WO*
2402 MHz - 2480 MHz
15. Déclaration de conformité
La société SimonsVoss Technologies GmbH déclare par la présente que les
articles (SV-S2.*A*, SV-S2.*AM*, SV-S2.*LN*, SI-S2.*M.WO*, SI-
S2.*M.VCN*) est conforme aux directives suivantes:
2014/53/EU -RED-

ou pour UK : UK statutory 2017 No. 1206 -Radio equipment-
(équipement radio)
2011/65/UE -RoHS-

ou pour UK : UK statutory 2012 No. 3032 -RoHS-
12. Démontage de la ferrure
de -25 °C à +50 °C
4× CR2450 (3 V)
Murata

 Varta
 Panasonic
IP40
10 dBµA/m (3 m distance)
1,04 dBµA/m (3 m distance)
<25 mW ERP
2,5 mW
