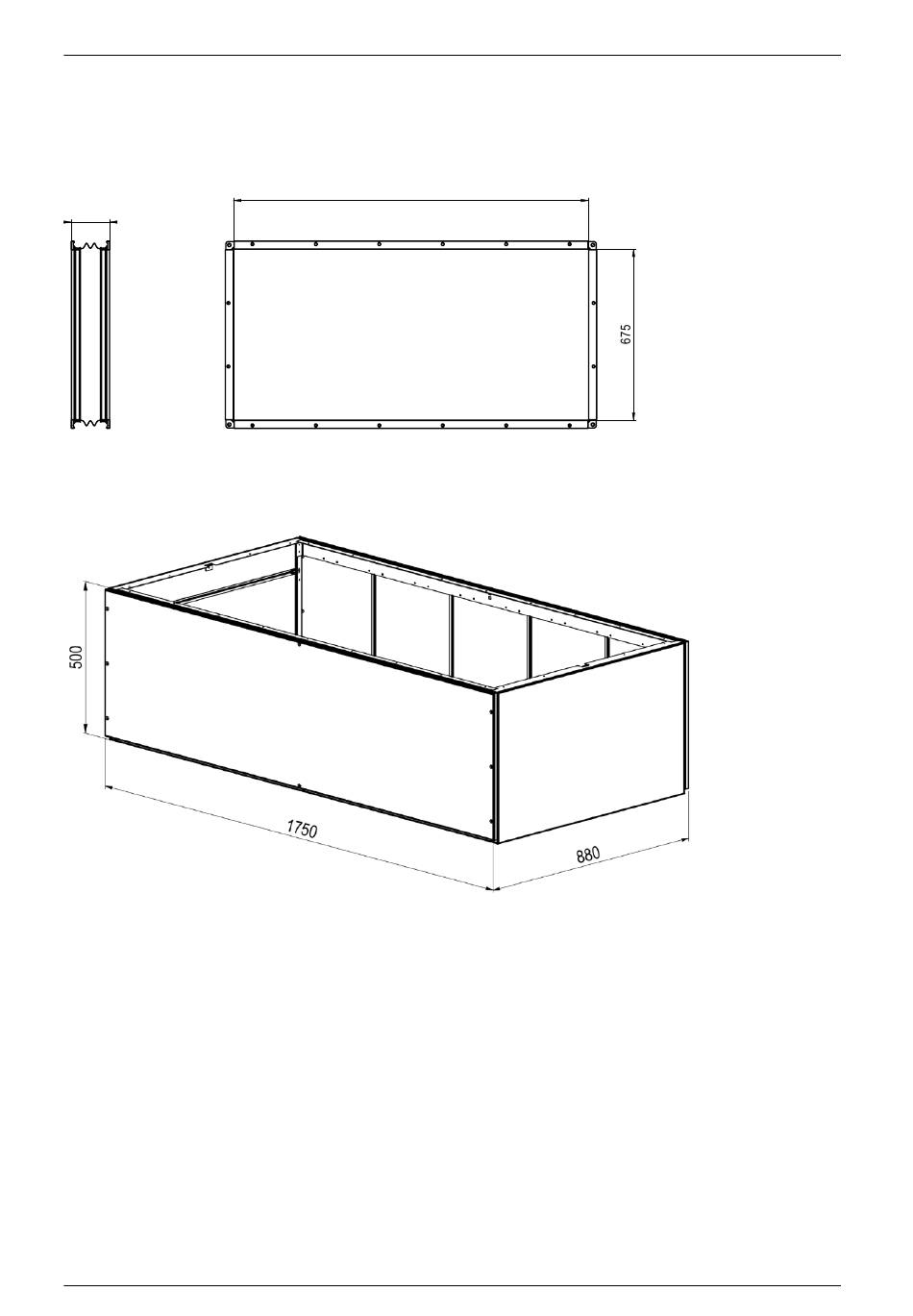

8.2.8 Segeltuchstutzen für ECD/U 502
Für die Montage des Segeltuchstutzens ist das Adapterblech für Segeltuchstutzen, Jalousieklap-
pe oder Kanalanschluss erforderlich.
1400
150
8.2.9 Aufsatz für Kanalanschluss, Segeltuchstutzen oder Jalousieklappe für ECD/U 502
8.2.10 Adapterblech für Jalousieklappe für ECD 502 unten
Anschluss unter dem Gerät
Das Adapterblech dient zum Anschluss einer Jalousieklappe unter einem Gerät. Montieren Sie
zunächst den Stellmotor an der Jalousieklappe. Befestigen Sie dann die Jalousieklappe mit dem
Stellmotor auf dem Adapterblech. Jetzt folgt die Montage des Adapterbleches mit vormontierter
Jalousieklappe und Stellmotor unter dem Gerät mittels Schraubverbindung.
Der Stellmotor, welcher über ein 24 V-Signal vom Controller gesteuert wird, muss elektrisch ange-
schlossen werden. Hierzu muss das mitgelieferte Kabel am Motor angeschlossen, durch eine
Öffnung im Adapterblech in das Gerät geführt und schließlich im E-Kasten am Controller laut
Schaltplan angeschlossen werden.
Technisches Handbuch - Planung EC Tower 502 | Version 07-2017 | 1000760
99
