8.2.5 Doppelbodensockel für ECD 502 (500 mm und 1000 mm)
Der Doppelbodensockel dient der Höhenangleichung des Klimagerätes an den vorhandenen
Doppelboden und besteht aus einem umlaufenden Rechteckprofil aus verzinktem Stahl mit ver-
stellbaren Gewindestützen. Die Grundplatte für den Rohfußboden ist als Teller ausgeführt für die
Aufstellung auf schwingungsgedämpfter Unterlage.

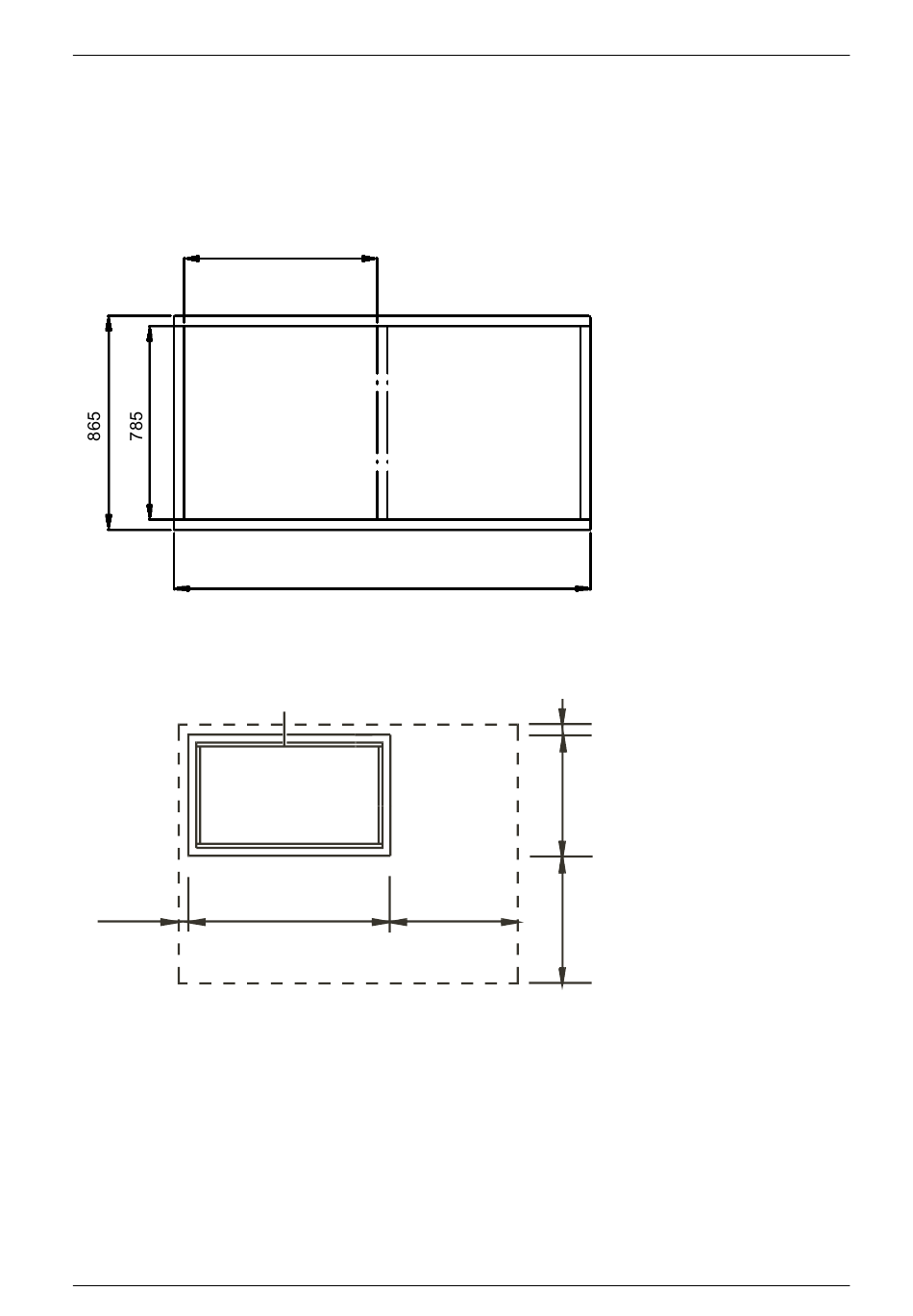

Mindestabstände bei der Montage des Doppelbodensockels
Doppelbodensockel
Z
min. 50
X/Y:
Öffnung im Doppelboden
Z:
Mindestabstände zu Begrenzungen
Doppelbodensockel montieren
Im Bereich der Sockelstützen empfehlen wir eine Betongründung.
●
Der Sockel muss mindestens 50 mm von einer evtl. vorhandenen Wand entfernt stehen und
●
der entstandene Zwischenraum mittels Blechstreifen verschlossen werden.
Die Öffnungsmaße des Doppelbodens (X und Y) umlaufend 10 mm größer als die Sockelma-
●
ße wählen.
94
795
1710
X
Technisches Handbuch - Planung EC Tower 502 | Version 07-2017 | 1000760
Z (min. 50)
Y
Z
Z (min. 800)
