Fühler
THI-R2 / R412
THI-R2 / R422
THI-R3 / R413
THI-R3 / R423
THI-A / R414
THI-A / R424
B01
B03
Tabelle 6: Funktion der Fühler im EC Tower
1.2.5 E-Heizung
Die E-Heizung ist in die Funktion und Wirkungsweise des Klimageräts integriert. Sie dient der
Erwärmung der Luft. In den EC Towern 502 sind im Upflow- und Downflow-Gerät jeweils 2 E-Hei-
zungen montiert. Die E-Heizung wird vom C7000AT-Controller gesteuert und überwacht. Die
Einstellung des Ein- und Ausschaltwerts der E-Heizung ist in der Bedienungsanleitung für den
Regler C7000 beschrieben.

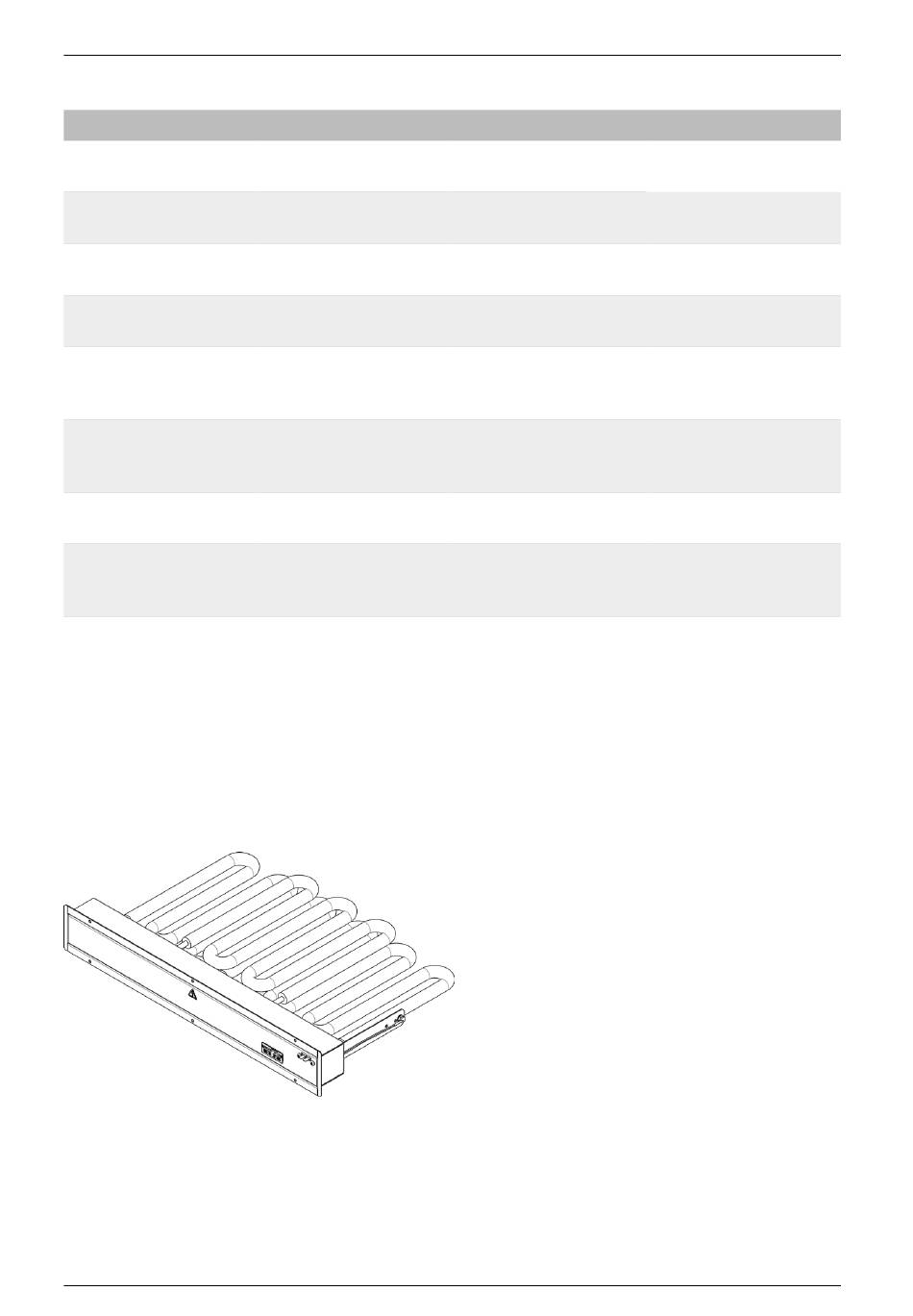

Abbildung 9: E-Heizung des EC Towers 502
Technisches Handbuch - Planung EC Tower 502 | Version 07-2017 | 1000760
Farbmarkierung
rot
gelb
rot
gelb
rot
gelb
–
–
Lage
Einspritzleitung
Einspritzleitung
Saugleitung
Saugleitung
Rückluftfühler MHI im
Innenraum des EC
Towers
Rückluftfühler MHI im
Innenraum des EC
Towers
Rückluft des EC Towers
Optionale Montage in
die Zuluft des EC
Towers
Produktbeschreibung
Funktion
Überhitzungs- u. Frost-
schutz Kältekreis 1
Überhitzungs- u. Frost-
schutz Kältekreis 2
Überhitzungsschutz
Kältekreis 1
Überhitzungsschutz
Kältekreis 2
Temperaturerfassung
für optionale CompTrol
Interface 4Web
Temperaturerfassung
für optionale CompTrol
Interface 4Web
Temperatur-/
Feuchtefühler
Zuluft-Temperatur-/
Feuchtefühler für
C7000IOC
11
