Produktbeschreibung
Bei Unterschreitung des Feuchte-Sollwerts inkl. Hysterese startet der Dampfbefeuchter. Der Reg-
ler C7000AT und der CPY-Controller regeln die Dampfproduktion des Dampfbefeuchters. Die
Regelung erfolgt proportional über ein 0–10-V-Signal.
1.2.4 Fühler
Die folgende Abbildung zeigt den Wärmetauscher und die Fühler des EC Towers ECD 502, die im
EC Tower ECD 502 verwendet werden.

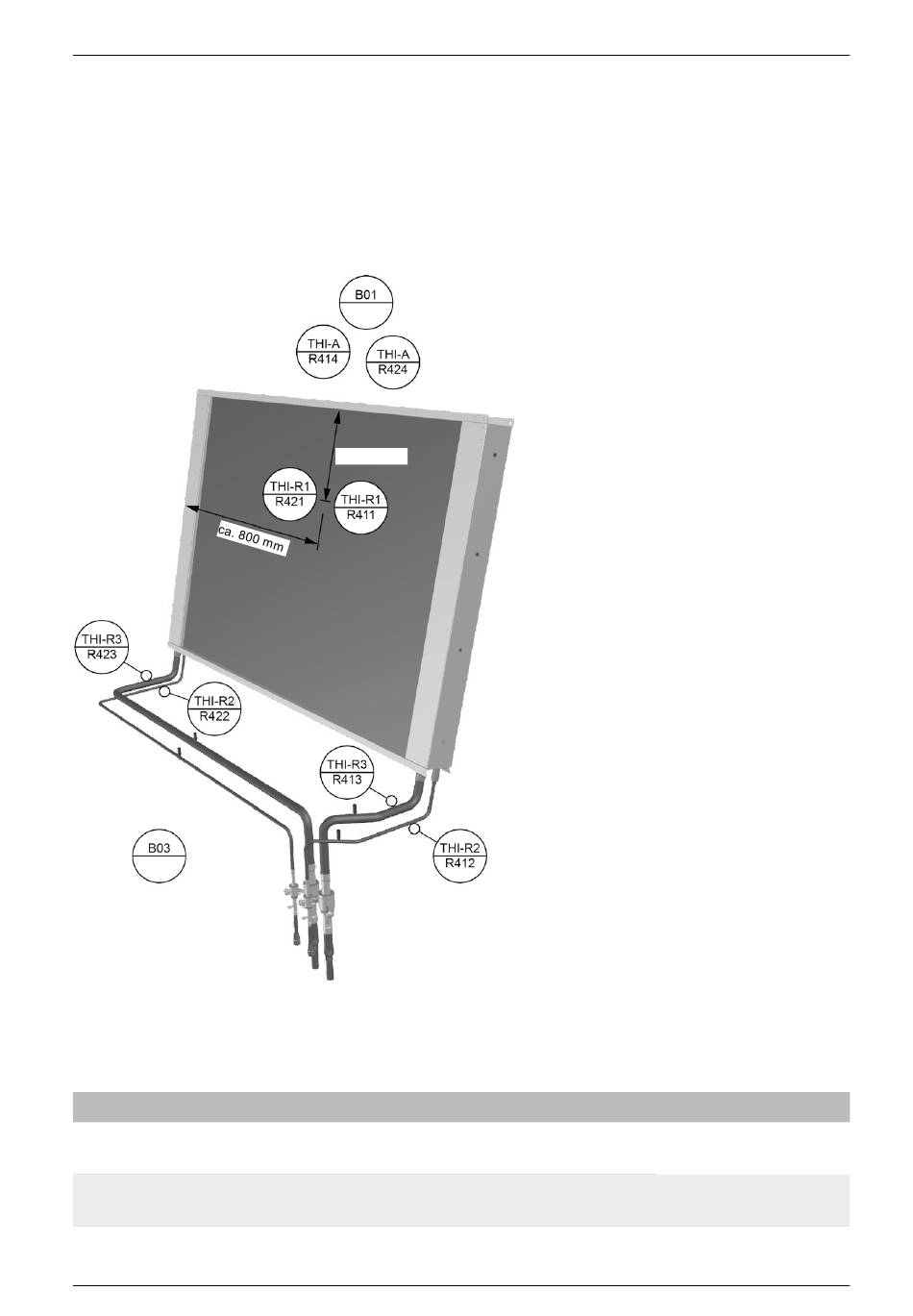

Abbildung 8: Wärmetauscher und Fühler des EC Towers ECD 502
Die Funktion der Fühler ist in folgender Tabelle beschrieben.
Fühler
THI-R1 / R411
THI-R1 / R421
10
ca. 250 mm
Farbmarkierung
rot
gelb
Technisches Handbuch - Planung EC Tower 502 | Version 07-2017 | 1000760
Lage
Wärmetauscher-
oberfläche
Wärmetauscher-
oberfläche
Funktion
Überhitzungs- u. Frost-
schutz Kältekreis 1
Überhitzungs- u. Frost-
schutz Kältekreis 2
