Produktbeschreibung
1.3 Baugrößen
Den EC Tower gibt es in 3 Baugrößen:
Baugröße 1 umfasst die Downflow- und Upflowgeräte ECD/U 91
●
Baugröße 2 umfasst die Downflow- und Upflowgeräte ECD/U 181 und ECD/U 251
●
Baugröße 3 umfasst die Downflow- und Upflowgeräte ECD/U 502
●
Das Technische Handbuch Planung gilt für den EC Tower ECD/U 502. Das Technische Hand-
buch Planung gilt nicht für EC Tower der Baugröße 1 und 2.
1.4 Gerätevarianten
Bei Upflow-Geräten wird die warme Luft auf der Vorderseite des Innengeräts angesaugt. Die kalte
Luft wird nach oben oder horizontal über das optionale Ausblasplenum ausgeblasen.
Bei Downflow-Geräten wird die warme Luft über die Oberseite des Innengeräts angesaugt. Die
kalte Luft wird nach unten in den Doppelboden oder in den Ausblassockel ausgeblasen.
Downflow-Gerät

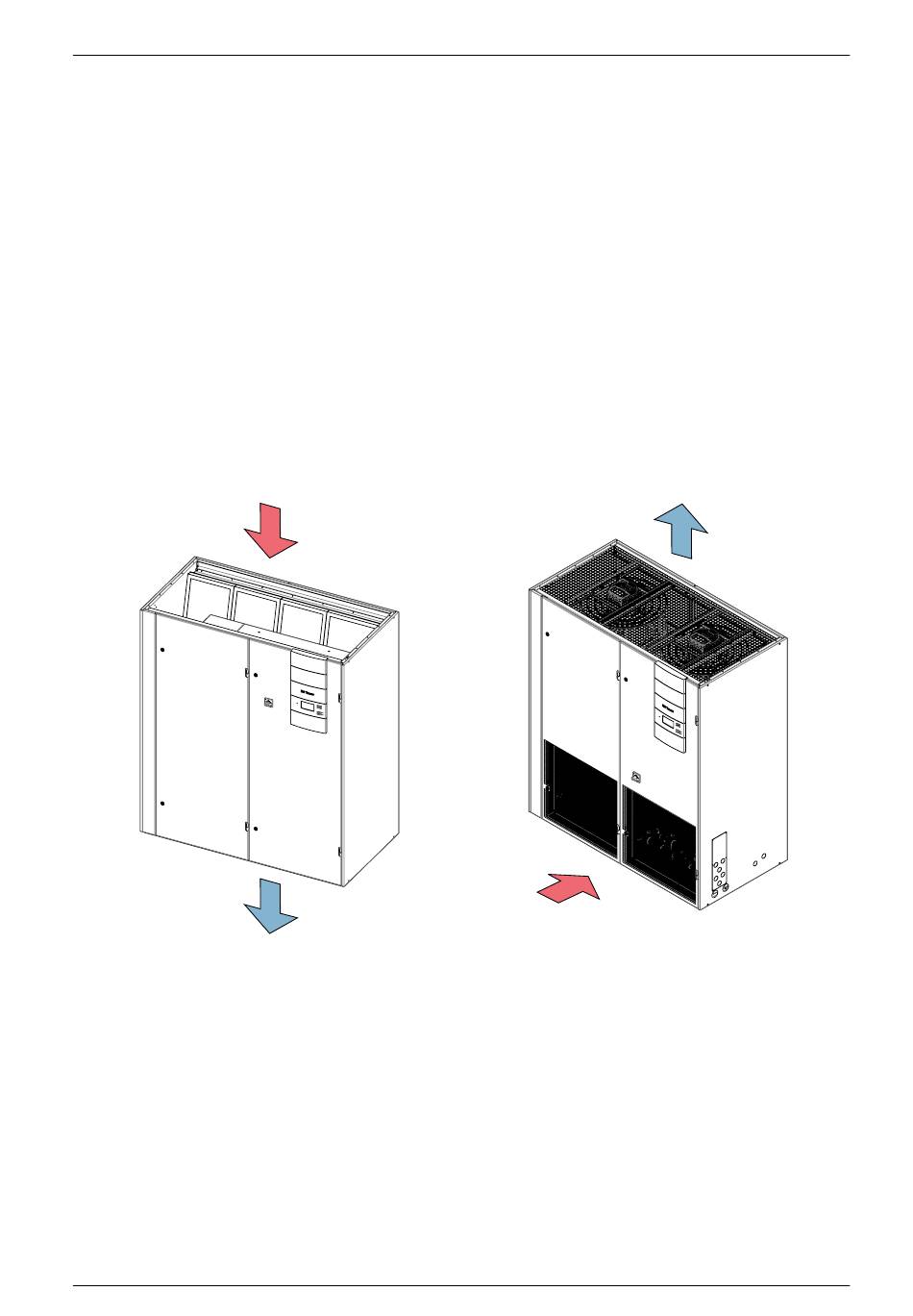

Abbildung 10: Gerätevarianten
12
Upflow-Gerät
Technisches Handbuch - Planung EC Tower 502 | Version 07-2017 | 1000760
