Den entstehenden Spalt mit einer umlaufenden Dichtung abdichten.
●
Der Doppelbodenanschnitt muss mindestens 15° betragen und darf keinen Kontakt zum So-
●
ckel bekommen, damit es nicht zur Körperschallübertragung kommt.
Stützen schwingungsgedämpft aufstellen (Stützen nicht anschrauben!).
●
Den Sockel vor der Montage des Klimagerätes 7 mm höher als die Doppelbodenplatten ins-
●
tallieren, da sich die Mafundplatten bei Belastung zusammendrücken.

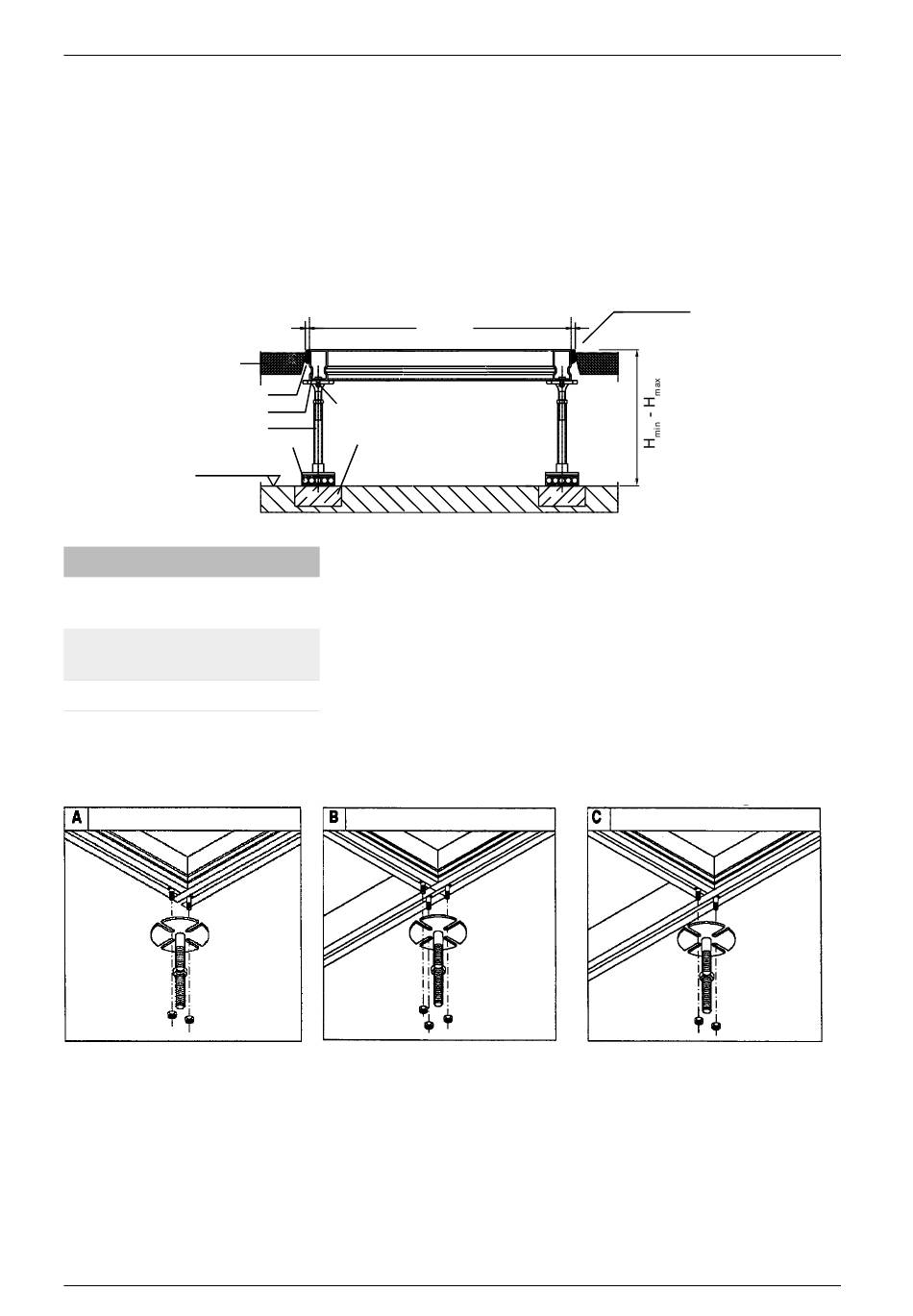

Doppelboden
umlaufende Dichtung
Doppelbodensockel
Sockelstütze
Mafundstreifen
Oberkante
Rohfußboden
H
- H
[mm]
min
max
995 - 1045
(Variante 1000 mm)
495 - 545
(Variante 500 mm)
Andere Höhen auf Anfrage verfügbar.
Verbindung der Profile
Eckverbindung
Technisches Handbuch - Planung EC Tower 502 | Version 07-2017 | 1000760
Gerätebreite
Hammerkopfschraube
M8x30
empfohlene Betongrün-
dung (kein Estrich)
(Ansicht von unten)
Stoßverbindung
Optionen
Doppelbodenanschluss
Details siehe folg. Seite
Querverbindung
95
