Optionen

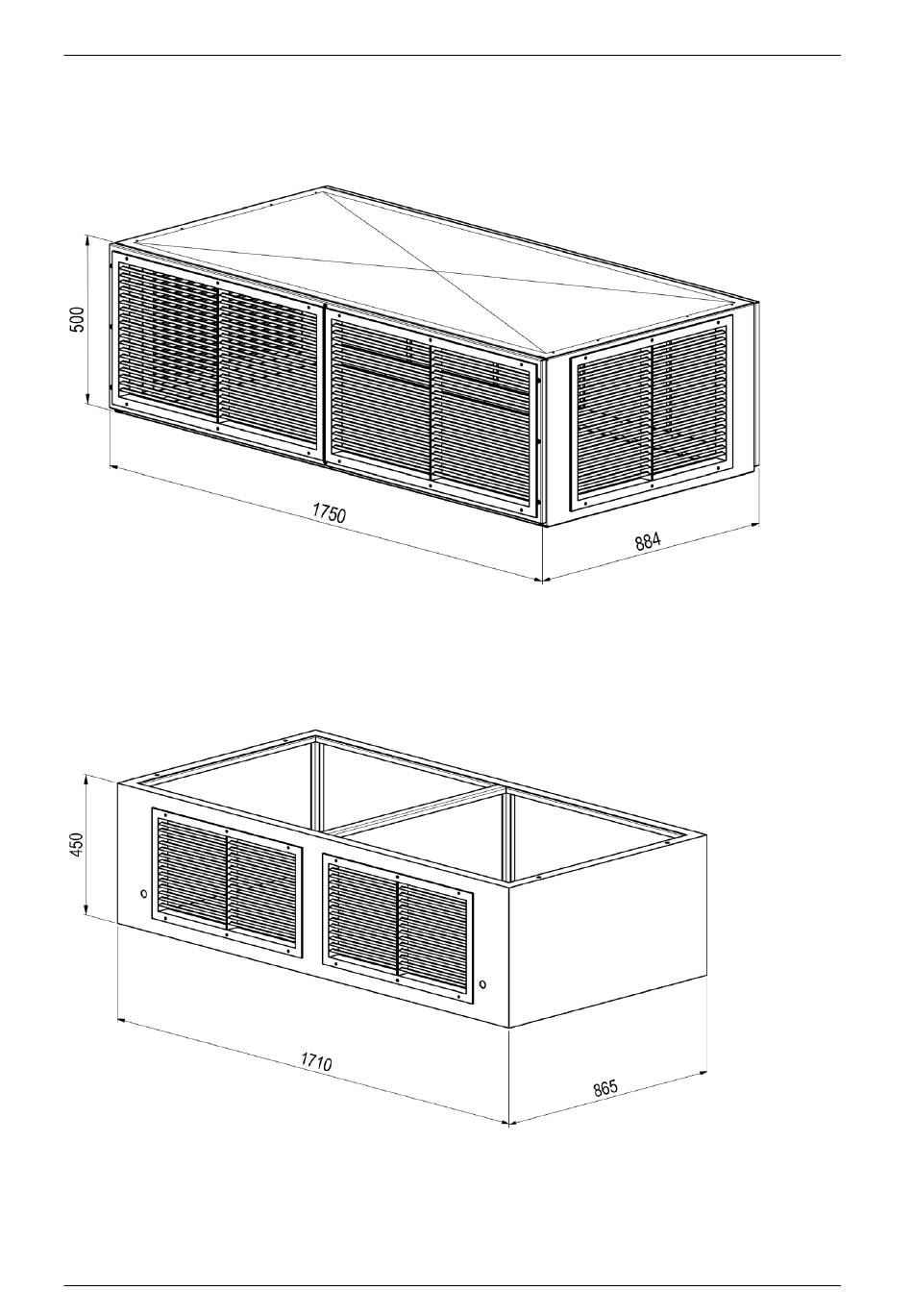

8.2.3 Ausblasplenum für ECU 502
Das Ausblasplenum hat vorne 2 und seitlich jeweils 1 Gitter. Das Ausblasplenum ist für das
Upflow-Gerät verfügbar. Das Ausblasplenum wird auf das Gerät gesetzt und verschraubt.
8.2.4 Ausblassockel für ECD 502
Der Gerätesockel ist in den Ausführungen offen, mit Jalousieklappe, mit Segeltuchstutzen oder
mit Ausblasgitter verfügbar. Der Gerätesockel kann gedreht werden, so dass die Öffnung wahl-
weise vorn oder hinten liegt.
Der Gerätesockel muss in jeder Ausführung mittels 4x M10-Schrauben mit dem Gerät ver-
schraubt werden! Die Standard-Gitter haben horizontal verlaufende Lamellen, mit denen die Aus-
blasrichtung eingestellt werden kann.
Technisches Handbuch - Planung EC Tower 502 | Version 07-2017 | 1000760
93
