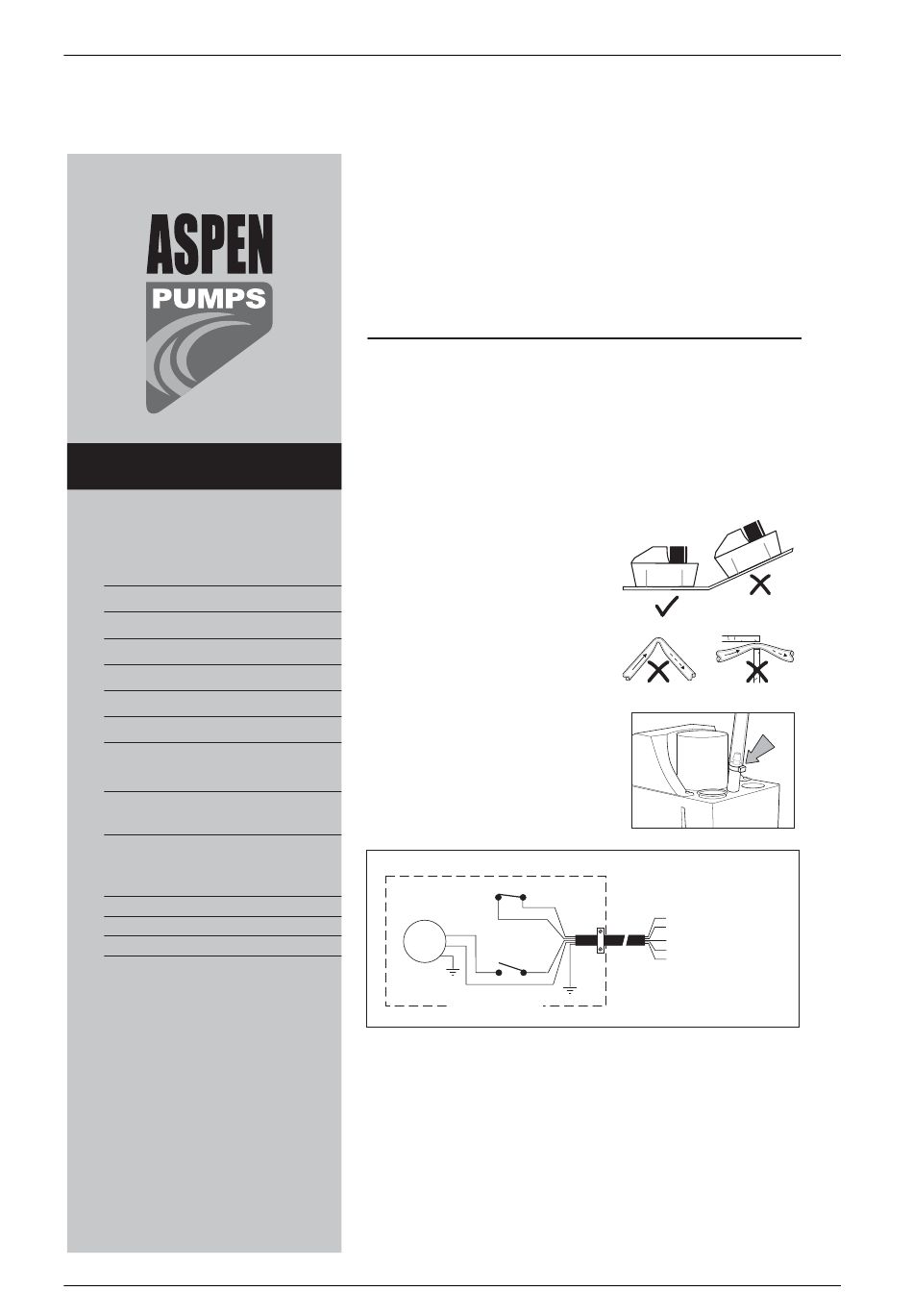

8.2.2 Kondensatpumpe - Datenblatt
DATENBLATT
Technische
Daten:
•
2 m Anschlußkabel
•
Selbstansaugend
•
Behälterinhalt: 4.0 liter
•
Förderhöhe max.: 9m
•
Fördermengen max.: 1 0 5 0 l/h
•
vorverdrahteter Sicherheitsschalter
•
Leistungsaufnahme: 0.7A, 175W, 220240V AC
Abmessungen:
Höhe: 250mm Breite :
Tiefe: 150mm Gewicht: 4.4kg
Elektroanschlüsse:
braun:
stromführender Leiter
blau:
Nullleiter
grün-gelb:
Schutzleiter
2x schwarz:
Sicherheitsschalter
Technisches Handbuch - Planung EC Tower 502 | Version 07-2017 | 1000760
Die Aspen Economy Hot Water
Behälter Pumpe
Geeignet für die Kondensatförderung aus Entfeuchter,
Klimaschränke oder Klimageräten
Beschreibung:
Die Pumpe ist entwickelt worden, um heißes Kondensat aus Entfeuchtern sowie
normales Kondensat von Klimaanlagen oder Heizsystemen aufzufangen und max.
9 m hoch zu fördern.
Der interne vorverdrahteter potentialfreier Sicherheitsschwimmerschalter schaltet
das angeschlossene Gerät ab im Falle eines Pumpenausfalles. Die Pumpe ist mit 2
Schwimmerschaltern ausgerüstet.
Einbauanweisung:
Die Pumpe soll in waagerechter Lage
aufgebaut werden.
Darauf achten, daß die Druckleitung
nicht geknickt oder eingeklemmt wird.
Die Leitung muß eine Nennweite von 9
mm vorweisen.
Befestige
Kabelbindern am Druckstutzen.
WICHTIG:
Der vorverdrahtete Sicherheitsschalter
ist grundsätzlich anzuschliessen . Vor
Inbetriebnahme müssen Pumpe/Behälter
mit Wasser gefüllt und auf Dichtigkeit
und einwandfreie Förderung geprüft
werden.
300mm
PUMPEN
MOTOR
WICHTIG: Die Pumpe muss vor der
Inbetriebnahme
werden, damit die Druckleitung auf
Dichtigkeit geprüft werden kann.
Für weitere Auskünfte wenden sie sich
bitte an Aspen Pumps.
die
Schlauchleitung
mit
SICHERHEITS-
SCHWIMMERSCHALTER
NORMAL
SCHWIMMERSCHALTER
Pumpengehäuse
mit
Wasser
gefüllt
Optionen
SCHWARZ
SCHWARZ
STROMFUHRENDER LEITER
NULLEITER
SCHUTZERDE
91
