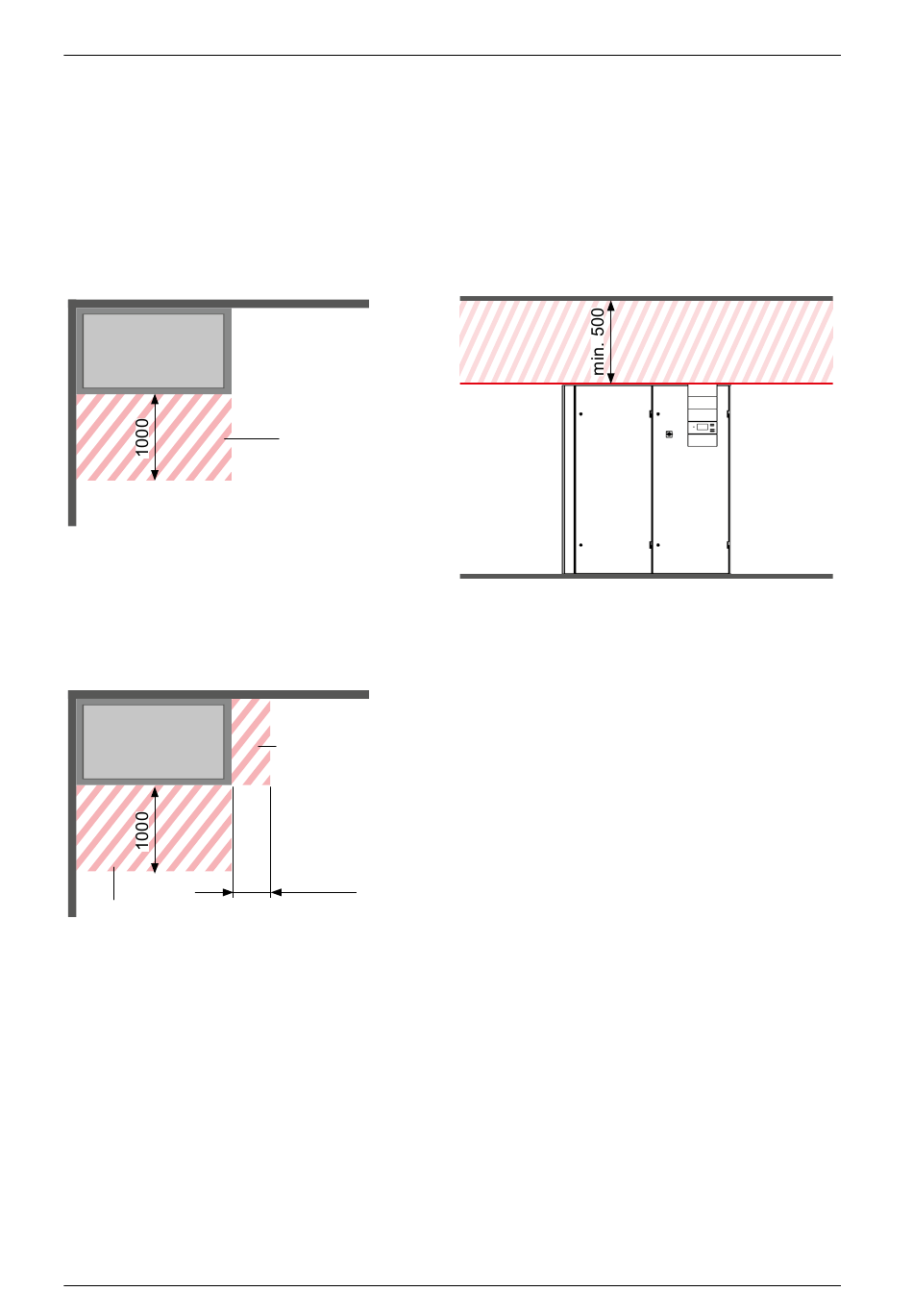

3.3 Wartungs- und Montagefreiraum
Die folgenden Abbildungen zeigen die Mindestabstände zu anderen Gegenständen bei der Mon-
tage.
Alle Maßangaben in mm.
Downflow-Gerät
Das Gerät muss von vorn zugänglich sein.
Upflow-Gerät
Das Gerät muss von vorn zugänglich sein und benötigt auf der rechten Seite Platz für die Versor-
gungsanschlüsse.
Wartungsfreiraum
Technisches Handbuch - Planung EC Tower 502 | Version 07-2017 | 1000760
Wartungsfreiraum
Freiraum für
Versorgungsanschlüsse
200-300
Luftansaugzone bei Downflow-Geräten und bei
Upflow-Geräten ohne Kanalanschluss
Zeichnungen
