8.2.6 Adapterblech für Segeltuchstutzen, Jalousieklappe oder Kanalanschluss
Anschluss auf dem Gerät
Das Adapterblech dient zum Anschluss einer Jalousieklappe oder eines Segeltuchstutzens auf
einem Gerät oder eines Kanals. Montieren Sie zunächst den Stellmotor an der Jalousieklappe mit
Blick auf die Gerätefront rechts. Befestigen Sie dann die Jalousieklappe mit dem Stellmotor auf
dem Adapterblech. Jetzt folgt die Montage des Adapterbleches mit vormontierter Jalousieklappe
und Stellmotor auf dem Gerät mittels Schraubverbindung.
Der Stellmotor, welcher über ein 24 V-Signal vom Controller gesteuert wird, muss elektrisch ange-
schlossen werden. Hierzu muss das mitgelieferte Kabel am Motor angeschlossen, durch eine
Öffnung im Adapterblech in das Gerät geführt und schließlich im E-Kasten am Controller laut
Schaltplan angeschlossen werden. Das Kabel muss durch die Seitenwand geführt werden.

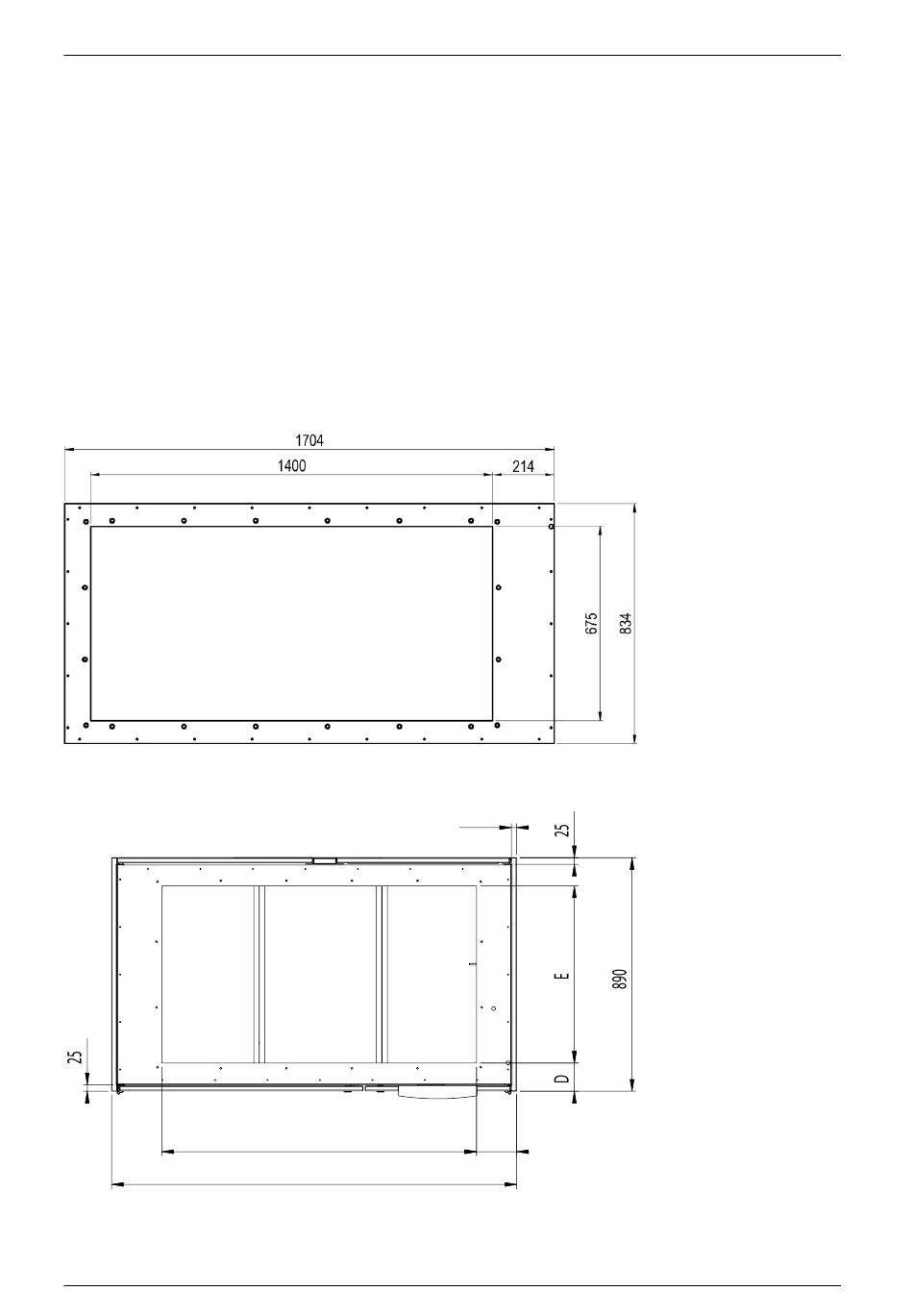

Adapterblech unmontiert
Adapterblech montiert
20
C
B
A
Abbildung 12: Draufsicht EC Tower ECD 502 mit Adapterblech
