Produktbeschreibung
1.2 Funktionsweise des EC Towers
Das hier beschriebene Gerät stellt das Innengerät eines Klimasystems dar. Die Hauptkomponen-
ten des Innengeräts sind ein Ventilator, ein Wärmetauscher und eine E-Heizung.
Die Bedienung des Geräts erfolgt nur über den Regler C7000AT im Frontpaneel und den Haupt-
schalter in E-Box 1. Im Lufteintritt befindet sich ein Temperatur/Feuchte-Fühler, welcher die Mess-
werte für die Temperatur- und Feuchteregelung liefert.
Die Regelung des EC Towers erfolgt durch den eingebauten C7000-I/O-Controller. Das Bedien-
konzept ermöglicht, dass insgesamt 10 EC Tower von einem Gerät gesteuert werden können.
Insgesamt 20 Teilnehmer (10 Regler C7000AT und 10 C700-I/O-Controller) können in den Bus
eingebunden werden.
Die EC Tower können einzeln aufgestellt werden, wobei die Steuerungsleitung eine maximale
Gesamtlänge von 1000 m haben darf.
EC Tower: Downflow-Gerät mit 2 Kältekreisläufen
C
B
C
B

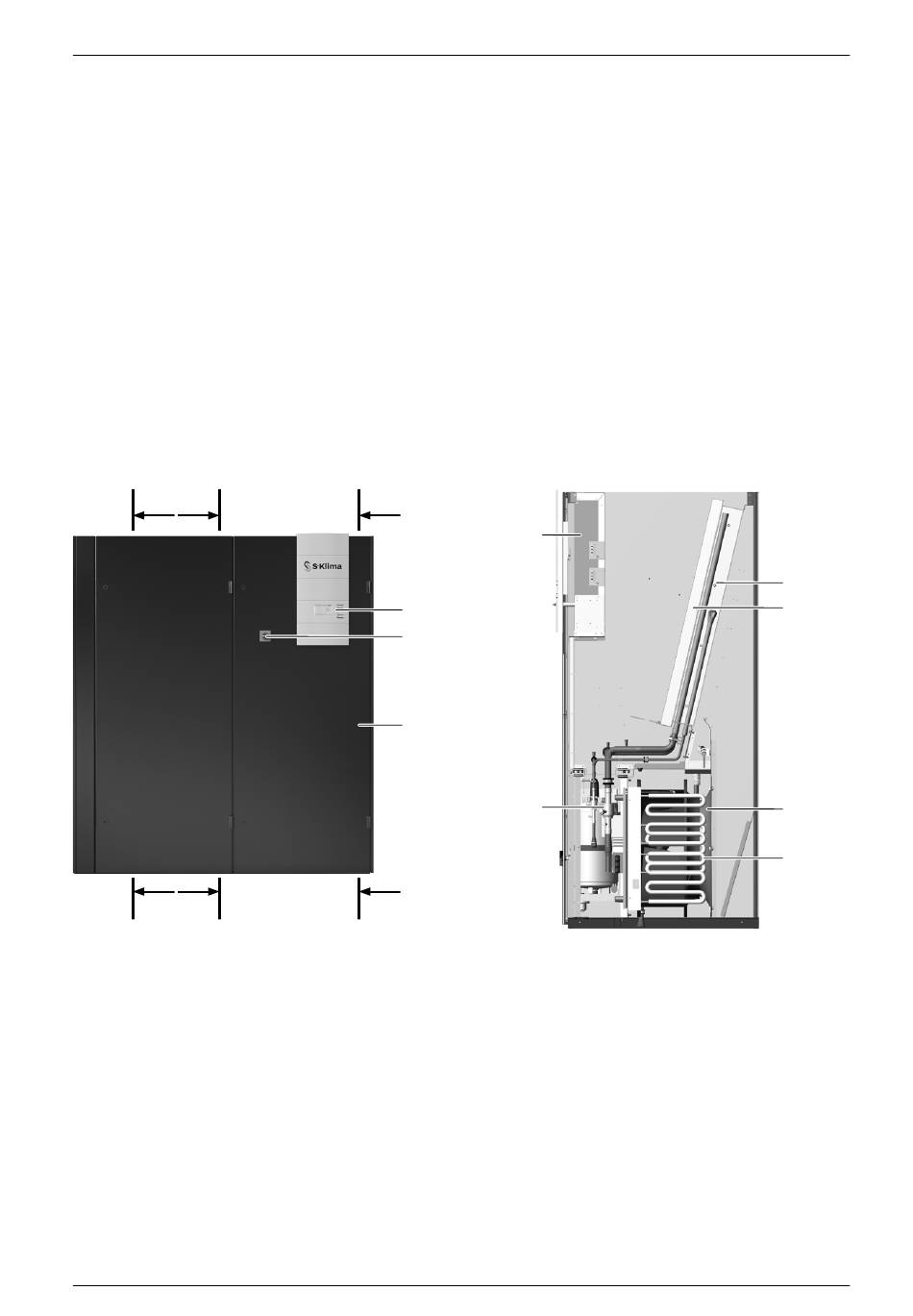

Abbildung 3: EC Tower: Downflow-Gerät mit 2 Kältekreisläufen
6
Schnitt A - A
A
1
2
3
A
Technisches Handbuch - Planung EC Tower 502 | Version 07-2017 | 1000760
9
8
4
5
6
7
