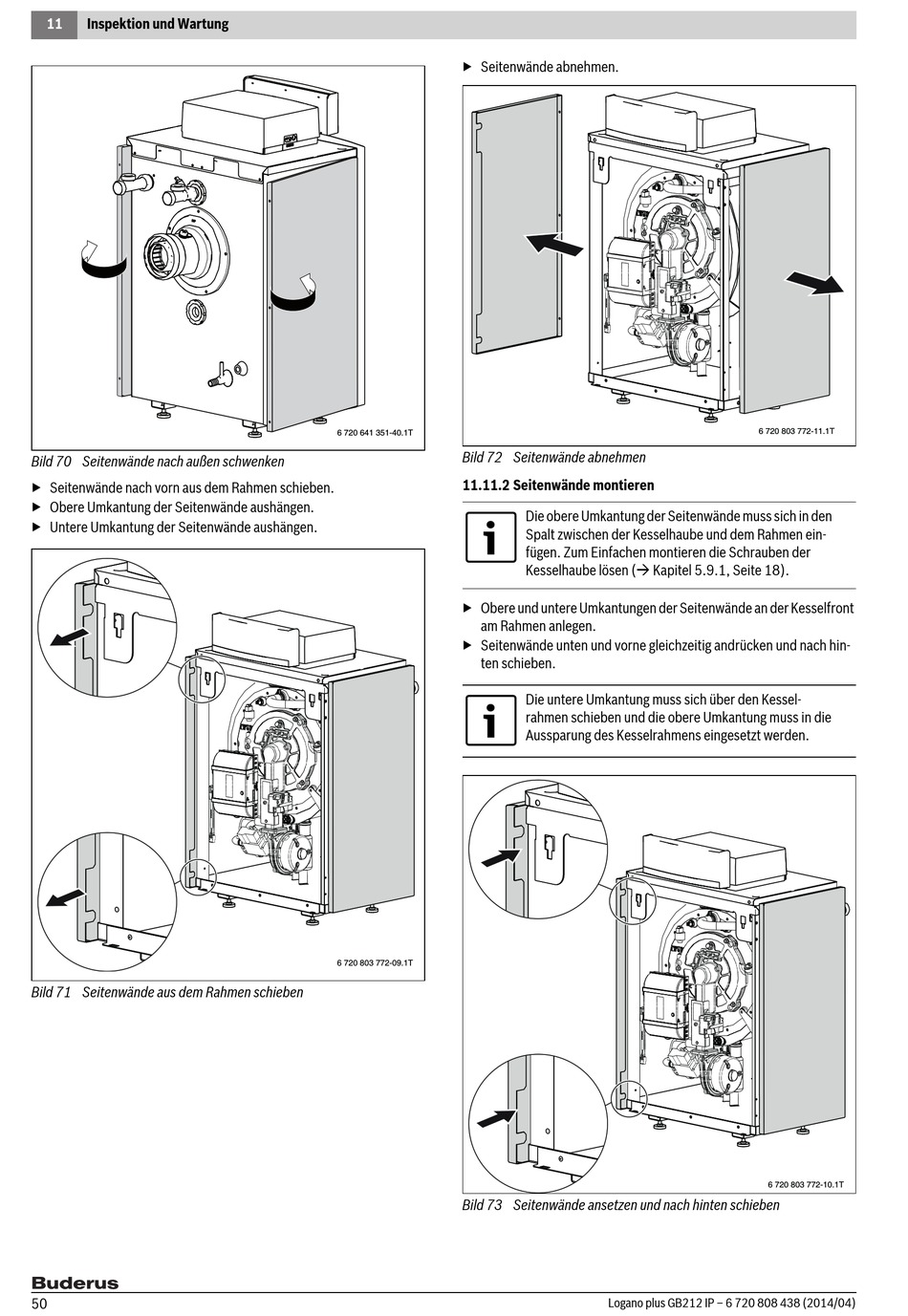

11 Inspektion und Wartung
Bild 70 Seitenwände nach außen schwenken
▶ Seitenwände nach vorn aus dem Rahmen schieben.
▶ Obere Umkantung der Seitenwände aushängen.
▶ Untere Umkantung der Seitenwände aushängen.
Bild 71 Seitenwände aus dem Rahmen schieben
50
▶ Seitenwände abnehmen.
6 720 641 351-40.1T
Bild 72 Seitenwände abnehmen
11.11.2 Seitenwände montieren
▶ Obere und untere Umkantungen der Seitenwände an der Kesselfront
am Rahmen anlegen.
▶ Seitenwände unten und vorne gleichzeitig andrücken und nach hin-
ten schieben.
6 720 803 772-09.1T
Bild 73 Seitenwände ansetzen und nach hinten schieben
Die obere Umkantung der Seitenwände muss sich in den
Spalt zwischen der Kesselhaube und dem Rahmen ein-
fügen. Zum Einfachen montieren die Schrauben der
Kesselhaube lösen ( Kapitel 5.9.1, Seite 18).
Die untere Umkantung muss sich über den Kessel-
rahmen schieben und die obere Umkantung muss in die
Aussparung des Kesselrahmens eingesetzt werden.
Logano plus GB212 IP – 6 720 808 438 (2014/04)
