5

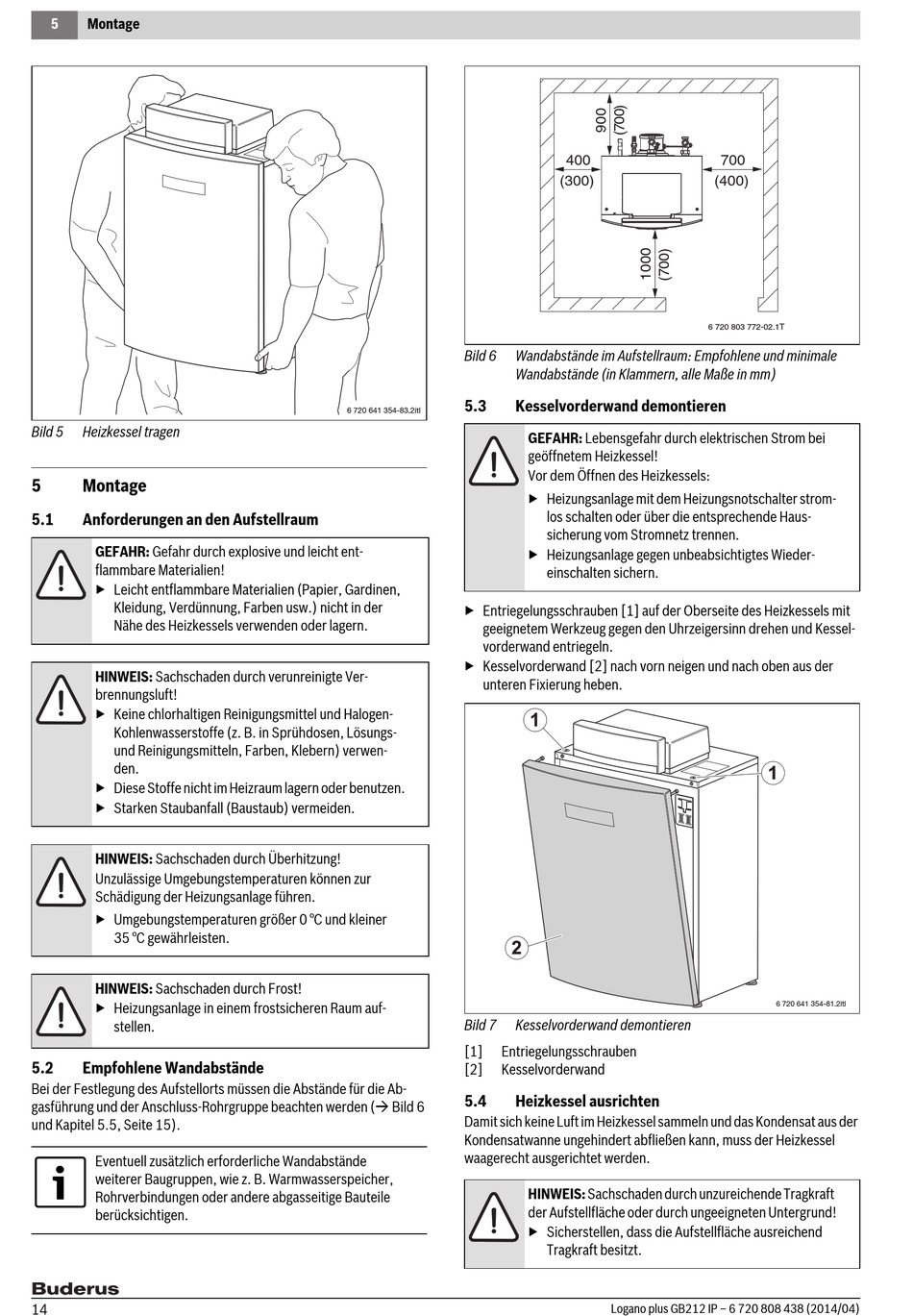

Montage
Bild 5
Heizkessel tragen
5
Montage
5.1
Anforderungen an den Aufstellraum
GEFAHR: Gefahr durch explosive und leicht ent-
flammbare Materialien!
▶ Leicht entflammbare Materialien (Papier, Gardinen,
Kleidung, Verdünnung, Farben usw.) nicht in der
Nähe des Heizkessels verwenden oder lagern.
HINWEIS: Sachschaden durch verunreinigte Ver-
brennungsluft!
▶ Keine chlorhaltigen Reinigungsmittel und Halogen-
Kohlenwasserstoffe (z. B. in Sprühdosen, Lösungs-
und Reinigungsmitteln, Farben, Klebern) verwen-
den.
▶ Diese Stoffe nicht im Heizraum lagern oder benutzen.
▶ Starken Staubanfall (Baustaub) vermeiden.
HINWEIS: Sachschaden durch Überhitzung!
Unzulässige Umgebungstemperaturen können zur
Schädigung der Heizungsanlage führen.
▶ Umgebungstemperaturen größer 0 °C und kleiner
35 °C gewährleisten.
HINWEIS: Sachschaden durch Frost!
▶ Heizungsanlage in einem frostsicheren Raum auf-
stellen.
5.2
Empfohlene Wandabstände
Bei der Festlegung des Aufstellorts müssen die Abstände für die Ab-
gasführung und der Anschluss-Rohrgruppe beachten werden ( Bild 6
und Kapitel 5.5, Seite 15).
Eventuell zusätzlich erforderliche Wandabstände
weiterer Baugruppen, wie z. B. Warmwasserspeicher,
Rohrverbindungen oder andere abgasseitige Bauteile
berücksichtigen.
14
Bild 6
Wandabstände im Aufstellraum: Empfohlene und minimale
Wandabstände (in Klammern, alle Maße in mm)
5.3
Kesselvorderwand demontieren
6 720 641 354-83.2itl
▶ Entriegelungsschrauben [1] auf der Oberseite des Heizkessels mit
geeignetem Werkzeug gegen den Uhrzeigersinn drehen und Kessel-
vorderwand entriegeln.
▶ Kesselvorderwand [2] nach vorn neigen und nach oben aus der
unteren Fixierung heben.
Bild 7
Kesselvorderwand demontieren
[1]
Entriegelungsschrauben
[2]
Kesselvorderwand
5.4
Heizkessel ausrichten
Damit sich keine Luft im Heizkessel sammeln und das Kondensat aus der
Kondensatwanne ungehindert abfließen kann, muss der Heizkessel
waagerecht ausgerichtet werden.
400
(300)
GEFAHR: Lebensgefahr durch elektrischen Strom bei
geöffnetem Heizkessel!
Vor dem Öffnen des Heizkessels:
▶ Heizungsanlage mit dem Heizungsnotschalter strom-
los schalten oder über die entsprechende Haus-
sicherung vom Stromnetz trennen.
▶ Heizungsanlage gegen unbeabsichtigtes Wieder-
einschalten sichern.
HINWEIS: Sachschaden durch unzureichende Tragkraft
der Aufstellfläche oder durch ungeeigneten Untergrund!
▶ Sicherstellen, dass die Aufstellfläche ausreichend
Tragkraft besitzt.
Logano plus GB212 IP – 6 720 808 438 (2014/04)
700
(400)
6 720 803 772-02.1T
6 720 641 354-81.2itl
