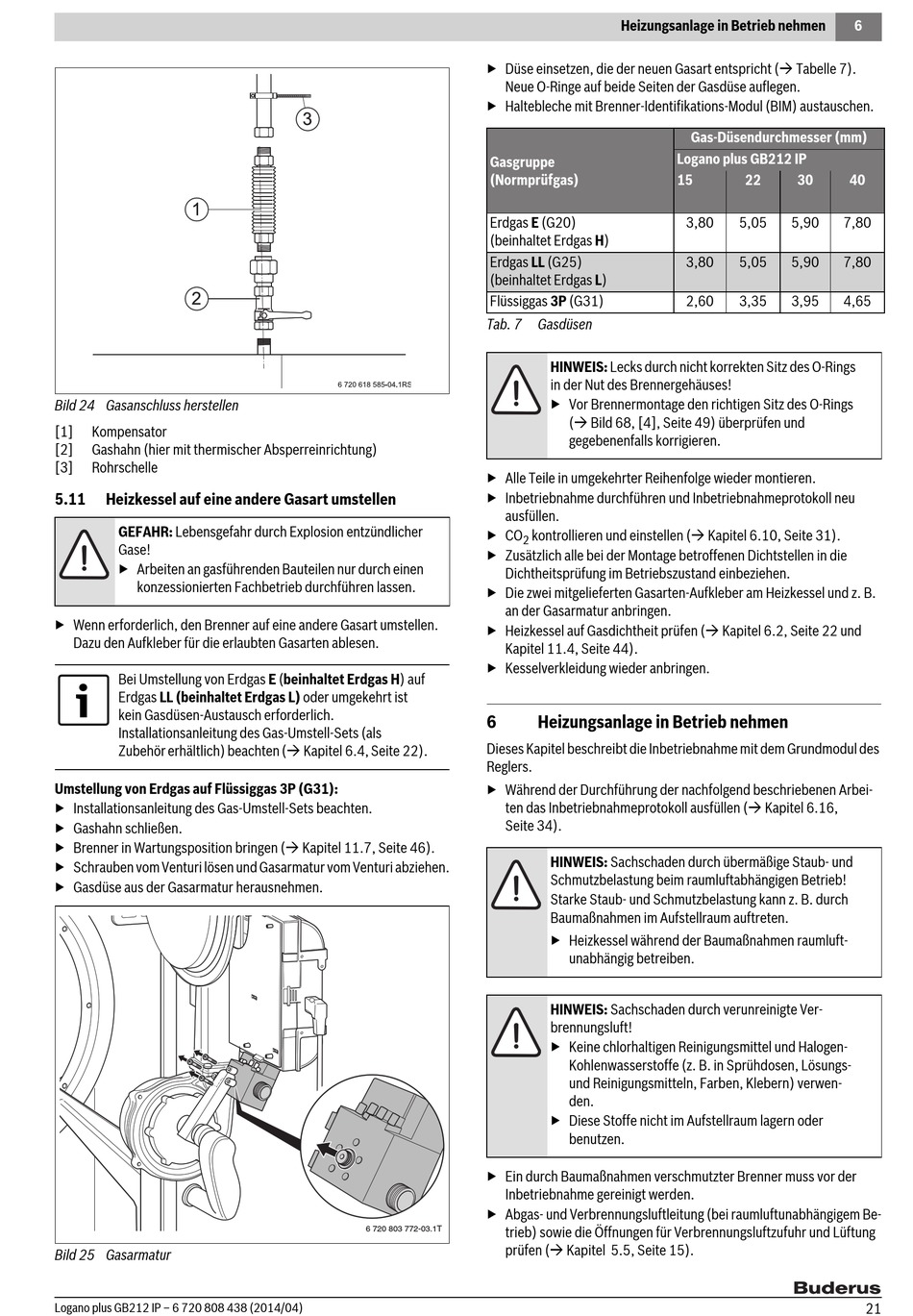

Bild 24 Gasanschluss herstellen
[1] Kompensator
[2] Gashahn (hier mit thermischer Absperreinrichtung)
[3] Rohrschelle
5.11

Heizkessel auf eine andere Gasart umstellen

GEFAHR: Lebensgefahr durch Explosion entzündlicher
Gase!
▶ Arbeiten an gasführenden Bauteilen nur durch einen
konzessionierten Fachbetrieb durchführen lassen.
▶ Wenn erforderlich, den Brenner auf eine andere Gasart umstellen.
Dazu den Aufkleber für die erlaubten Gasarten ablesen.
Bei Umstellung von Erdgas E (beinhaltet Erdgas H) auf
Erdgas LL (beinhaltet Erdgas L) oder umgekehrt ist
kein Gasdüsen-Austausch erforderlich.
Installationsanleitung des Gas-Umstell-Sets (als
Zubehör erhältlich) beachten ( Kapitel 6.4, Seite 22).
Umstellung von Erdgas auf Flüssiggas 3P (G31):
▶ Installationsanleitung des Gas-Umstell-Sets beachten.
▶ Gashahn schließen.
▶ Brenner in Wartungsposition bringen ( Kapitel 11.7, Seite 46).
▶ Schrauben vom Venturi lösen und Gasarmatur vom Venturi abziehen.
▶ Gasdüse aus der Gasarmatur herausnehmen.
Bild 25 Gasarmatur
Logano plus GB212 IP – 6 720 808 438 (2014/04)
▶ Düse einsetzen, die der neuen Gasart entspricht ( Tabelle 7).
Neue O-Ringe auf beide Seiten der Gasdüse auflegen.
▶ Haltebleche mit Brenner-Identifikations-Modul (BIM) austauschen.
Gasgruppe
(Normprüfgas)
Erdgas E (G20)
(beinhaltet Erdgas H)
Erdgas LL (G25)
(beinhaltet Erdgas L)
Flüssiggas 3P (G31)
Tab. 7 Gasdüsen
▶ Alle Teile in umgekehrter Reihenfolge wieder montieren.
▶ Inbetriebnahme durchführen und Inbetriebnahmeprotokoll neu
ausfüllen.
▶ CO kontrollieren und einstellen ( Kapitel 6.10, Seite 31).
2
▶ Zusätzlich alle bei der Montage betroffenen Dichtstellen in die
Dichtheitsprüfung im Betriebszustand einbeziehen.
▶ Die zwei mitgelieferten Gasarten-Aufkleber am Heizkessel und z. B.
an der Gasarmatur anbringen.
▶ Heizkessel auf Gasdichtheit prüfen ( Kapitel 6.2, Seite 22 und
Kapitel 11.4, Seite 44).
▶ Kesselverkleidung wieder anbringen.
6

Heizungsanlage in Betrieb nehmen

Dieses Kapitel beschreibt die Inbetriebnahme mit dem Grundmodul des
Reglers.
▶ Während der Durchführung der nachfolgend beschriebenen Arbei-
ten das Inbetriebnahmeprotokoll ausfüllen ( Kapitel 6.16,
Seite 34).
▶ Ein durch Baumaßnahmen verschmutzter Brenner muss vor der
Inbetriebnahme gereinigt werden.
▶ Abgas- und Verbrennungsluftleitung (bei raumluftunabhängigem Be-
6 720 803 772-03.1T trieb) sowie die Öffnungen für Verbrennungsluftzufuhr und Lüftung
prüfen ( Kapitel 5.5, Seite 15).
Heizungsanlage in Betrieb nehmen
Gas-Düsendurchmesser (mm)
Logano plus GB212 IP
15
3,80
3,80
2,60
HINWEIS: Lecks durch nicht korrekten Sitz des O-Rings
in der Nut des Brennergehäuses!
▶ Vor Brennermontage den richtigen Sitz des O-Rings
( Bild 68, [4], Seite 49) überprüfen und
gegebenenfalls korrigieren.
HINWEIS: Sachschaden durch übermäßige Staub- und
Schmutzbelastung beim raumluftabhängigen Betrieb!
Starke Staub- und Schmutzbelastung kann z. B. durch
Baumaßnahmen im Aufstellraum auftreten.
▶ Heizkessel während der Baumaßnahmen raumluft-
unabhängig betreiben.
HINWEIS: Sachschaden durch verunreinigte Ver-
brennungsluft!
▶ Keine chlorhaltigen Reinigungsmittel und Halogen-
Kohlenwasserstoffe (z. B. in Sprühdosen, Lösungs-
und Reinigungsmitteln, Farben, Klebern) verwen-
den.
▶ Diese Stoffe nicht im Aufstellraum lagern oder
benutzen.
6
22 30 40
5,05 5,90 7,80
5,05 5,90 7,80
3,35 3,95 4,65
