2
1
BC100
6 720 808 438-01.3TT

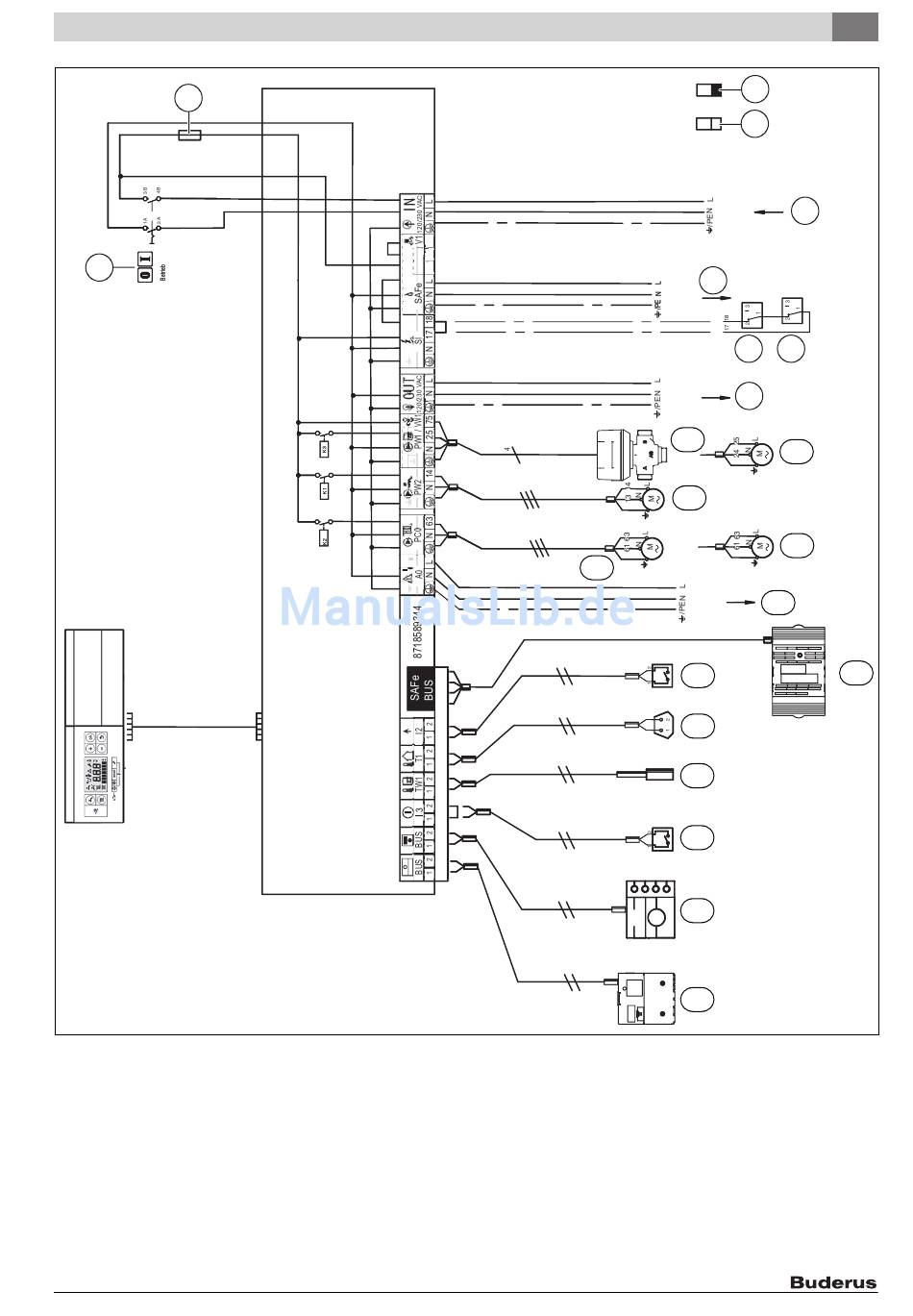

Bild 78 Anschlussplan Regelgerät MC100
[1]
Hauptschalter
[2]
Sicherung 6,3 A
[3]
Schutzkleinspannung
[4]
Steuerspannung 230 V
[5]
IN - Netzeingang
[6]
SAFe - Netzversorgung Feuerungsautomat, 230 V/50Hz
[7]
SI - Sicherheitskomponente 1
[8]
SI - Sicherheitskomponente 2
[9]
OUT - Netzversorgung Funktionsmodule, 230 V/50 Hz
[10] PW1/VW1 - DWV 3-Wege-Ventil
[11] PW1 - Speicherladepumpe
Logano plus GB212 IP – 6 720 808 438 (2014/04)
14
[12] PW2 - Zirkulationspumpe
[13] PC0 - Heizungspumpe
[14] PC0 - Zubringerpumpe
[15] A0 - Sammelstörmeldung 230 V AC, maximal 3A
[16] I2 - Wärmeanforderung (extern)
[17] SAFe - Verbindung zum Feuerungsautomaten
[18] T1 - Außentemperaturfühler
[19] TW1 - Warmwasser-Temperaturfühler
[20] I3 - externe Verriegelung (die Brücke bei Anschluss entfernen)
[21] BUS - Verbindung zu EMS Bedieneinheit
[22] BUS - Verbindung zu EMS Funktionsmodulen
Anhang
13
3
4
5
6
7
8
9
10
11
12
13
15
17
16
18
19
20
21
22
65
