Kessel und Brenner sind nach DIN 51603-1 für Heizöl EL Standard und schwefelarm (Schwefelgehalt < 50 mg/kg) sowie nach DIN SPEC 51603-6 für handelsübliche Markenheizöle mit maximal 10 % FAME geeignet. Logano plus GB125 und GB225 – 6 720 818 760 (2015/12)
Seite 6
Die große Fronttür des Logano plus GB225 ist nach links oder rechts aufschwenkbar und ermöglicht so bequem den Zugang zum Feuerraum bei einer Reinigung und Wartung. Darüber hinaus ist der Brennwert-Wärme- tauscher durch großzügig dimensionierte Prüföffnungen gut zugänglich. Logano plus GB125 und GB225 – 6 720 818 760 (2015/12)

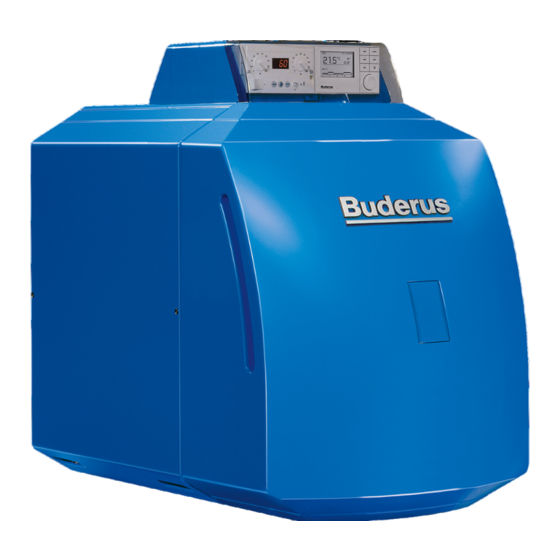

Edelstahl gefertigt und wird im Gegenstromprinzip durchströmt. Dadurch werden hohe Kondensationsraten erreicht. Die glatten Kondensationsflächen sind senk- recht angeordnet. Bild 2 Logano plus GB225 mit Öl-Brennwert-Wärme- Bild 1 Logano plus GB125 tauscher Logano plus GB125 und GB225 – 6 720 818 760 (2015/12)
Verantwortlich für eine korrekte Kennzeichnung auf dem und Gas-Wärmeerzeuger, Wärmepumpen, Blockheiz- Label ist der sogenannte „Inverkehrbringer“, also in der kraftwerke) in die Effizienzklassen ist die sogenannte Regel der Fachmann. jahreszeitbedingte Raumheizungs-Energieeffizienz η Logano plus GB125 und GB225 – 6 720 818 760 (2015/12)
Seite 9
Bosch Thermotechnik GmbH - Sophienstraße 30-32 - D-35576 Wetzlar/Germany Bosch Thermotechnik GmbH - Sophienstraße 30-32 - D-35576 Wetzlar/Germany 6 720 818 760-17.1T Bild 6 Beispiel für Systemlabel und Systemdatenblatt Logano plus GB125 und GB225 – 6 720 818 760 (2015/12)
• Kessel-Speicher-Verbindungsleitung mit Speicherladepumpe, Kessel- rückschlagklappe und Wärmedämmung Tab. 1 Ausstattungsmerkmale Logano plus GB125 Kennwerte Logano plus GB125 zur Ermittlung der Anlagen-Aufwandszahl nach DIN 4701-10 Im raumluftunabhängigen Betrieb (RLU) des Logano Die Anlagen-Aufwandszahl sinkt hierdurch deutlich. plus GB125 ergeben sich erhebliche Verbesserungen bei den Anlagenbewertungen nach DIN 4701-10.
1) Hochtemperaturbetrieb bedeutet eine Rücklauftemperatur von 60 °C am Heizgeräteinlass und eine Vorlauftemperatur von 80 °C am Heizgerätauslass. 2) Niedertemperaturbetrieb bedeutet eine Rücklauftemperatur (am Heizgeräteinlass) für Brennwertkessel von 30 °C, für Heizkessel von 37 °C und für andere Heizgeräte von 50 °C Logano plus GB125 und GB225 – 6 720 818 760 (2015/12)
[kW] [kW] Mit Öl-Blaubrenner 59,6 56,9 96,5 101,0 0,44 Logatop BE 73,9 70,6 97,7 101,3 0,40 Tab. 5 Kennwerte Logano plus GB225 zur Ermittlung der Anlagen-Aufwandszahl nach DIN 4701-10 Logano plus GB125 und GB225 – 6 720 818 760 (2015/12)
1) Hochtemperaturbetrieb bedeutet eine Rücklauftemperatur von 60 °C am Heizgeräteinlass und eine Vorlauftemperatur von 80 °C am Heizgerätauslass. 2) Niedertemperaturbetrieb bedeutet eine Rücklauftemperatur (am Heizgeräteinlass) für Brennwertkessel von 30 °C, für Heizkessel von 37 °C und für andere Heizgeräte von 50 °C Logano plus GB125 und GB225 – 6 720 818 760 (2015/12)
°C 80/60 °C °C Abgasmassestrom kg/s 0,0072 0,0089 0,0119 0,0144 0,0192 -Gehalt 13,5...14 13,5...14 13,5...14 13,5...14 13,5...14 Tab. 7 Abmessungen und technische Daten Logano plus GB125 mit Logatop BE Logano plus GB125 und GB225 – 6 720 818 760 (2015/12)
Rp 1 1/4 G 1 1/4 15 - 25 6 720 806 952-198.1T Bild 8 Abmessungen Logano plus GB125 mit Logatop BE und Logalux LT.../1 (Maße in mm) Entleerung (Anschluss für Füll- und Entleerhahn oder Ausdehnungsgefäß) Höhe Abgasanschluss Länge Rücklauf Kessel Vorlauf Kessel VSL Vorlauf Sicherheitsleitung (Anschluss für ein...
Seite 16
= 80 °C 5) Kessel in warmem Zustand, Wiederaufheizzeit des Speicherinhalts von 10 °C auf 60 °C 6) Kessel in kaltem Zustand, Wiederaufheizzeit des Speicherinhalts von 10 °C auf 60 °C Logano plus GB125 und GB225 – 6 720 818 760 (2015/12)
Technische Beschreibung 2.10.3 Logano plus GB125 mit Logatop BE und Logalux SU 6 720 806 952-199.1T Bild 9 Abmessungen Logano plus GB125 mit Logatop BE und Logalux SU (Maße in mm) Breite mit Logalux SU Durchmesser Logalux SU Höhe Länge Einheit Kesselgröße...
Seite 18
30,0 35,0 42,0 1030 Wiederaufheizzeit Tab. 11 Warmwasser-Leistungsdaten Logano plus GB125 mit Logatop BE und Logalux SU 1) In Verbindung mit der angebotenen Kessel-Speicher-Verbindungsleitung 2) Kesselvorlauftemperatur T = 80 °C und Speicher-Warmwassertemperatur T = 60 °C 3) Bei Erwärmung von 10 °C auf 45 °C und T = 80 °C...
6 720 818 760-07.1T Bild 12 Wasserseitiger Durchflusswiderstand in Abhän- gigkeit vom Volumenstrom – Logano plus GB225 Durchflusswiderstand Volumenstrom Logano plus GB225-55 mit Logatop BE Logano plus GB225-68 mit Logatop BE Logano plus GB125 und GB225 – 6 720 818 760 (2015/12)
Anlagenvolumen aus Bild 17 ϑ [˚C] ablesen. 6 720 806 952-12.2T Bild 16 Betriebsbereitschaftsverlust in Abhängigkeit von der mittleren Kesseltemperatur – Logano plus GB225 Betriebsbereitschaftsverlust Mittlere Kesseltemperatur Logano plus GB125 und GB225 – 6 720 818 760 (2015/12)
Seite 22
1251 1,25 1043 1,50 0,75 1120 1792 1,00 1580 1,25 1315 1,50 1052 Tab. 13 Maximal zulässiges Anlagenvolumen in Abhängigkeit von der Vorlauftemperatur und dem erforderlichen Vordruck des AG Logano plus GB125 und GB225 – 6 720 818 760 (2015/12)
Abgas-STB sofort den Brenner außer Betrieb und ver- riegelt. Die rote Kontrolllampe leuchtet. Der Brenner kann erst wieder in Betrieb gesetzt werden, nachdem am Abgas-STB die Schutzhaube abgenommen und die Taste „Reset“ gedrückt wurde. Logano plus GB125 und GB225 – 6 720 818 760 (2015/12)
Die Verbrennungsluftzufuhr ist so zu konzipieren, dass z. B. keine Abluft von chemischen Reinigungen oder La- ckierereien angesaugt wird. Für die Verbrennungsluftzu- fuhr im Aufstellraum gelten besondere Anforderungen Kapitel 10, Seite 75). Logano plus GB125 und GB225 – 6 720 818 760 (2015/12)
Tab. 14 Randbedingungen und Einsatzgrenzen für die An- behandeltes Leitungswasser eingefüllt wendung der Diagramme für Wärmeerzeuger aus werden. Eisen-Werkstoffen Bei Mehrkesselanlagen (< 600kW Gesamt- leistung) gelten die Leistungskurven für die kleinste Einzel-Kesselleistung. Logano plus GB125 und GB225 – 6 720 818 760 (2015/12)
Feuerungssicherheitsautomat SAFe Funktionsweise Der Feuerungssicherheitsautomat SAFe koordiniert un- ter anderem folgende Funktionen: • Steuerung des Brenner-Startablaufs • Kesseltemperaturregelung und Kessel-Sicherheits- temperaturbegrenzung (STB) • Abgas-STB des Logano plus GB125 (SAFe30) Logano plus GB125 und GB225 – 6 720 818 760 (2015/12)
Bild 25, [8], möglich. Wenn der vorhandene Sollwert unter- Seite 26) schritten wird, leuchtet die LED Warmwasser. • Anschlussbuchse für Diagnosestecker zur Anbindung eines Laptops ( Bild 25, [9], Seite 26) Logano plus GB125 und GB225 – 6 720 818 760 (2015/12)
Ein/Aus-Schalter (Ein/Aus) für die Stromzufuhr zur gesamten Heizungsanlage Basiscontroller Logamatic BC10 Transparente Abdeckklappe zum Schutz des Basis- controllers und des Regelgeräts vor Staub Abdeckhaube zum Schutz der Module und der elektrischen Anschlüsse vor Staub Logano plus GB125 und GB225 – 6 720 818 760 (2015/12)
Bild 29 Feuerungssicherheitsautomat SAFe Bedient wird der EMS-Kessel über den Basiscontroller Betriebsstörlampe/Reset-Taste Logamatic BC10, der im Logamatic MC10 integriert ist. 6 720 806 952-23.1T Bild 28 Mastercontroller Logamatic MC10 BC10 Logano plus GB125 und GB225 – 6 720 818 760 (2015/12)
Seite 30
Bedieneinheit Bedieneinheit Web KM200 RC300 RC200 EMS-BUS Mischermodul Solarmodul Anschlussmodul Störmeldemodul ASM10 MM50/MM100 SM50/SM100/200 EM10 6 720 806 952-203.1T Bild 30 BUS-Aufbau und Prinzipdarstellung mit SAFe für bodenstehende EMS-Kessel Logano plus GB125 und GB225 – 6 720 818 760 (2015/12)
Dadurch kann es in Räumen ohne Wärmequellen zu kalt werden. Wenn kein geeigneter Referenzraum vorhanden ist, empfehlen wir, auf außentemperaturgeführte Regelung umzustellen oder einen externen Raumtemperaturfühler im Raum mit dem größten Wärmebedarf zu installieren. Logano plus GB125 und GB225 – 6 720 818 760 (2015/12)
Werts; Drücken: Wert wählen oder nach Än- verhalten angepasst werden. derung bestätigen Für die Warmwasserbereitung sowie die Ansteuerung ei- ner Zirkulationspumpe ist jeweils ein eigener Zeitkanal verfügbar. Zu den Grundfunktionen gehören außerdem Logano plus GB125 und GB225 – 6 720 818 760 (2015/12)
Seite 33
• In die Software integrierter Betriebsstundenzähler 1) In Verbindung mit GB125 oder GB225 mit RC310 im Raum • Temporäre Veränderung des Raumtemperatur-Soll- werts zur kurzzeitigen Anpassung der Raum- temperatur bis zum nächsten Schaltpunkt des Logano plus GB125 und GB225 – 6 720 818 760 (2015/12)
Taste auto – Automatikbetrieb mit Zeitprogramm aktivieren Taste man – manuellen Betrieb für dauerhafte Raumtemperatur aktivieren Taste zurück – Navigation im Menü; zurück zur vorherigen Bedienseite oder Anzeige Taste menu – Hauptmenü öffnen Logano plus GB125 und GB225 – 6 720 818 760 (2015/12)
Seite 35
B. für Warmwasser und Solar, werden dabei vom ersten RC200 übernommen. Die Warmwasser-Heizzeiten werden als Summe aus den Zeitprogrammen der einzel- nen RC200 gebildet. Die Warmwasserbereitung mit Ansteuerung einer Zirkulationspumpe wird in Abhängigkeit vom Schalt- Logano plus GB125 und GB225 – 6 720 818 760 (2015/12)
FSS-Fühler-Set Für FM443 HZG-Erweiterungs-Set Für FM443 AS-E Speicheranschluss-Set Tauchhülse R5, Länge 100 mm Tab. 17 Übersicht Module Regelsystem Logamatic 4000 Zeichenerklärung: Grundausstattung; optional 1) Im Lieferumfang bei serienmäßiger Kessel-Speicher-Kombination Logano plus GB125 und GB225 – 6 720 818 760 (2015/12)
• Externer potenzialfreier Eingang zur Einmalladung des Speichers außerhalb der eingestellten Heizzeiten oder zur Aktivierung der thermischen Desinfektion • Externer potenzialfreier Eingang für die Störungs- anzeige des 3-Wege-Umschaltventils oder der Logano plus GB125 und GB225 – 6 720 818 760 (2015/12)
Bild 40 Hydraulische Einbindung mit Warmwasserspeicher Logalux LT.../1 und Regelung Logamatic EMS plus für RC300 – Logano plus GB125 und GB225 Außentemperaturfühler Stellglied Heizkreis FW Warmwasser-Temperaturfühler Modul am Wärmeerzeuger Heizkreispumpe Modul am Wärmeerzeuger oder an der Wand Speicherladepumpe Zirkulationspumpe Vorlauftemperaturfühler Logano plus GB125 und GB225 – 6 720 818 760 (2015/12)
Seite 39
Bild 41 Hydraulische Einbindung mit 2 Heizkreisen, Warmwasserspeicher Logalux LT.../1 und Regelung Logamatic EMS plus für RC300 Logano plus GB125 und GB225 Außentemperaturfühler FW Warmwasser-Temperaturfühler Heizkreispumpe Speicherladepumpe Zirkulationspumpe Vorlauftemperaturfühler Stellglied Heizkreis Modul am Wärmeerzeuger Modul am Wärmeerzeuger oder an der Wand Logano plus GB125 und GB225 – 6 720 818 760 (2015/12)
Seite 40
Logalux SL GB225 6 720 807 274-01.1T Bild 42 Hydraulische Einbindung mit 2 Heizkreisen, einem Solar-Warmwasserbereiter, einem Warmwasserspeicher Logalux SL und Regelung Logamatic EMS plus für RC300 mit Solarmodul SM100 – Logano plus GB125 und GB225 Außentemperaturfühler FW Warmwasser-Temperaturfühler Heizkreispumpe...
Seite 41
Logalux PL.../2S GB225 6 720 807 275-01.1T Bild 43 Hydraulische Einbindung mit einem Solar-Warmwasserbereiter, einem Kombispeicher Logalux PL.../2S und Regelung Logamatic EMS plus mit RC300, SM200 und MM50 – Logano plus GB125 und GB225 Außentemperaturfühler FW Warmwasser-Temperaturfühler KS0110 Solarstation Logasol...
Seite 42
6 720 807 276-01.2T Bild 44 Hydraulische Einbindung mit einem Festbrennstoff-Kessel, einem Warmwasserspeicher Logalux SU, einem Puffer- speicher Logalux PR und Regelung Logamatic EMS plus, Heizkreismodul MM50 – Logano plus GB125 und GB225 Außentemperaturfühler Weitere Hydrauliken entnehmen Sie der Buderus-Hyd- FAG Abgastemperaturfühler...
GB125 und des Logano plus GB225 mit den Seite 43 und Tabelle 19, Seite 44. Warmwasserspeichern Logalux. 6 720 806 952-200.1T Bild 45 Logano plus GB125 und GB225 mit Logatop BE und Logalux LT.../1 Warmwasserspeicher Thermometer Kessel-Speicher-Verbindungsleitung Rückansicht GB125 Rückansicht GB225...
Seite 44
• Für 2 kW, Wechselstrom 230 V: LSE V, LSE 2V • Für 6 kW, Drehstrom 400 V: LSE 6, LSE 6V • Für 9 kW, Drehstrom 400 V: LSE 9, LSE 9V Tab. 18 Zubehör Warmwasserspeicher Logalux LT.../1 Logano plus GB125 und GB225 – 6 720 818 760 (2015/12)
Seite 45
• Für 2 kW, Wechselstrom 230 V: LSE V, LSE 2V • Für 6 kW, Drehstrom 400 V: LSE 6, LSE 6V • Für 9 kW, Drehstrom 400 V: LSE 9, LSE 9V Tab. 19 Zubehör Warmwasserspeicher Logalux SU Logano plus GB125 und GB225 – 6 720 818 760 (2015/12)
1140 1050 6 720 818 760-08.1T Bild 47 Heizkreis-Schnellmontage-Systeme zur Kesselmontage – Logano plus GB125 (Maße in mm) RK 1-E plus (25/6) oder RK 1M-E plus (25/6, 32/6) RK 2M-E plus (25/4, 25/6) Vorlauf/Rücklauf Rp1 (Rp 1 1/4 RK 1-E/GB125-35...
Seite 47
• Inklusive Verteiler mit Sicherheitsventil (2,5 bar), Manometer und automatischem Entlüfter Kessel-Sicherheits-Set AAS/GB125 • Inklusive KFE-Ventil Ausdehnungsgefäß-Anschluss-Set Tab. 20 Zubehör für Heizkreis-Schnellmontage-Systeme zur Kesselmontage – Logano plus GB125 (weitere Informationen im aktuellen Buderus-Katalog) Logano plus GB125 und GB225 – 6 720 818 760 (2015/12)
Seite 48
(HS/HSM 32-E plus). Die maximale Bauhöhe ohne tiefliegenden Speicher beträgt 1503 mm (HS/HSM 25-E plus, HSM 20-E plus) oder 1553 mm (HS/HSM 32-E plus) (Höhenmaß ohne Stellfuß, mit Stellfuß 15 mm...25 mm höher). Logano plus GB125 und GB225 – 6 720 818 760 (2015/12)
Seite 49
• Inklusive KFE-Ventil Ausdehnungsgefäß-Anschluss-Set T-Stück Rücklauf • Erforderlich, wenn keine Kessel-Speicher-Verbindungsleitung bestellt wird Tab. 21 Zubehör für Heizkreis-Schnellmontage-Systeme zur Kesselmontage – Logano plus GB225 (weitere Informationen im aktuellen Buderus-Katalog) Logano plus GB125 und GB225 – 6 720 818 760 (2015/12)
Wandinstallation – Logano plus GB125 und GB225 1 3 0 6 720 818 760-14.1T Bild 50 Heizkreis-Schnellmontage-Systeme zur Wandinstallation – Logano plus GB125 und GB225 (Maße in mm) Vorlauf/Rücklauf Rp1 bei Ausführung HS/HSM 25-E plus oder HSM 20-E/15-E plus 365 mm für HS/HSM E plus 545 mm für HS/HSM E plus...
Seite 51
– 2-mal Heizkreis-Set HSM 25-E plus – 3-mal Erweiterungsbausatz ES 0 – Anschluss-Set Heizkreisverteiler AS HKV 32 Tab. 22 Zubehör für Heizkreis-Schnellmontage-Systeme zur Wandinstallation – Logano plus GB225 (weitere Informationen im aktuellen Buderus-Katalog) Logano plus GB125 und GB225 – 6 720 818 760 (2015/12)
Seite 52
• Reduzierung von DN40 auf DN32 oder Reduzierung von DN40 auf 15 ko- nisch Tab. 23 Zubehör für Komponenten zur freien Kombination für Heizkreis-Schnellmontage-Systeme zur Kesselmontage – Logano plus GB125 und GB225 (weitere Informationen im aktuellen Buderus-Katalog) Logano plus GB125 und GB225 – 6 720 818 760 (2015/12)
• Messstelle für den Vorlauftemperaturfühler (3-Wege- Mischer bei Heizkreis-Sets HSM) • Rückschlagventil Die gesamten Verrohrungsteile liegen komplett in einer Wärmedämmschale. 6 720 818 760-03.1T Bild 51 Heizkreis-Anschluss-Set HS25-E plus (kurze Bau- form) Logano plus GB125 und GB225 – 6 720 818 760 (2015/12)
Zeit bezahlt. 6.2.6 3-Wege-Mischer 3-Wege-Mischer sind für mehrere Wärmeverbraucher mit unterschiedlichen Betriebstemperaturen sinnvoll. Hier muss die Temperatur der einzelnen Heizkreise an den Wärmebedarf der Räume angeglichen werden. Mit Logano plus GB125 und GB225 – 6 720 818 760 (2015/12)
Das AG ist bauseitig zu installieren. Anschluss-Set Wärmetauscher Systemtrennung unter- halb des Heizkreis-Sets montiert, z. B. für Heizungsanla- gen, in denen bei bestimmten Heizkreisen Frostschutzmittel verwendet werden soll. Logano plus GB125 und GB225 – 6 720 818 760 (2015/12)
Seite 59
Heizkreis-Sets montiert, z. B. Einsatz für Fußbo- denheizungen mit nicht sauerstoffdichten Rohren. 1000 3000 m / kg/h 6 720 619 379-42.1O Bild 77 Druckverlust des Anschluss-Sets Wärmetauscher Systemtrennung Logano plus GB125 und GB225 – 6 720 818 760 (2015/12)
Der Erweiterungsbausatz ES 3 besteht aus einer Verbindungsleitung für den Vor- und Rücklauf, den erforderlichen Flachdichtungen und einer Wärme- dämmung. 6 720 806 952-65.1T Bild 80 Erweiterungsbausatz ES 3 Logano plus GB125 und GB225 – 6 720 818 760 (2015/12)
• Inklusive O-Ring 8 mm und 10 m AT 90 E Temperaturwächter • Für Fußbodenheizung • Steckerfertig Tab. 27 Zubehör Logano plus GB125 und GB225 (weitere Informationen im aktuellen Buderus-Katalog, Kapitel „Öl-Brennwertkessel“) Logano plus GB125 und GB225 – 6 720 818 760 (2015/12)
Seite 62
• Ø 50 mm, 0...1 bar • Inklusive Klarsichtschlauch 1000 mm, 7" • Im Kunststoffkoffer Tab. 27 Zubehör Logano plus GB125 und GB225 (weitere Informationen im aktuellen Buderus-Katalog, Kapitel „Öl-Brennwertkessel“) Logano plus GB125 und GB225 – 6 720 818 760 (2015/12)
Seite 63
Brennwert-Wärmetauscher Reinigungsbürste • Zur Reinigung des nachgeschalteten Brennwert- Wärmetauschers aus Edelstahl Tab. 28 Zubehör Logano plus GB125 (weitere Informationen im aktuellen Buderus-Katalog, Kapitel „Öl-Brennwertkessel“) Spezifisches Zubehör Logano plus GB225 Zubehör Kessel Öl-Brennwertkessel Logano plus GB225 Minimaldruckwächter • Ersatz für Wassermangelsicherung nach DIN EN 12828 •...
Tab. 30 Auslegungskriterien der Öl-Versorgungs- Es sind für Ölleitungen geeignete Materialien zu ver- einrichtung für Logano plus GB125 und GB225 wenden. Bei Cu-Leitungen sind nur metallische Schneid- ringverschraubungen mit Stützhülsen zu verwenden. Logano plus GB125 und GB225 – 6 720 818 760 (2015/12)
Abstand Pumpenachse zum höchsten Punkt der Saugleitung Abstand Ansaugöffnung im Ölbehälter zur Pumpenachse Abstand höchster Ölstand im Ölbehälter zur Pumpenachse Brenner Rückschlagventil Filter für Absperrventil Saugventil Heizöltank Schnellabschlussventil Antiheberventil Saugleitung Rücklaufleitung Logano plus GB125 und GB225 – 6 720 818 760 (2015/12)
Ölfilter mit Absperrventil benötigte Menge Öl. Wenn kein Öl mehr nachkommt Brenner (leerer Tank), geht der Brenner auf Störung und das Ag- gregat schaltet sich selbsttätig ab (Schutz vor Trockenlauf). Logano plus GB125 und GB225 – 6 720 818 760 (2015/12)
öffnung wird das „Ölrohr“ so sehr gestreckt, dass es in eine Vielzahl feinster Öltröpfchen zerspringt. 6 720 806 952-72.1T Bild 87 Öl-Druckzerstäuberdüse Externer Filter (primär) Innerer Filter (sekundär) Düsengehäuse Düsenkegel Logano plus GB125 und GB225 – 6 720 818 760 (2015/12)
Durch den Einsatz von Heizöl EL schwefelarm kann gemäß Arbeitsblatt DWA-A 251 auf eine Neutralisa- tion verzichtet werden. Einschränkungen bilden das Ab- leiten in Kleinkläranlagen, Ablaufleitungen, die die Logano plus GB125 und GB225 – 6 720 818 760 (2015/12)
Durch die Anwendung wird bei den Öl-Blaubrennern von Buderus keine Verbesserung der Verbrennungsergebnisse erzielt, da die Minimierung der Rußbildung (d. h. praktisch rußfreie Verbrennung) bei diesen Brennern schon in optimaler Weise erreicht wird. Logano plus GB125 und GB225 – 6 720 818 760 (2015/12)
A 251, Kapitel 5.3 oder DIN 1986-4, zulässige Abwasserrohre für Kondensate aus Brennwertkesseln, nicht erfüllen 3) Neutralisation erforderlich bei Gebäuden, die die Bedingungen der ausreichenden Vermischung nach DWA- A 251, Kapitel 4.1.1 nicht erfüllen (mindestens das 20-fache Volumen der zu erwartenden Kondensatmenge) Logano plus GB125 und GB225 – 6 720 818 760 (2015/12)
über den Kondensatanschluss ( Bild 90 [2]) zur Vorrei- nigung in die erste Kammer der Neutralisationseinrich- tung. Diese ist mit Aktivkohle ( Bild 90 [7]) gefüllt, um Kohlenwasserstoffe und organische Substanzen aufzu- Logano plus GB125 und GB225 – 6 720 818 760 (2015/12)
• Heizungsanlagen mit großem Wasse- rinhalt > 15 l/kW Tab. 44 Betriebsbedingungen Logano plus GB125 und GB225 in Verbindung mit Regelgeräten für gleitende Kessel- temperaturen 1) Heizkreisregelung mit Heizungsmischer verbessert das Regelverhalten; besonders empfehlenswert bei Heizungsanlagen mit mehreren Heizkreisen 2) Logano plus GB225: Wenn keine Beeinflussung der Heizkreise (Pumpen, Stellglieder) oder eines Stellglieds (Betriebsvorlauf- temperaturregelung) über das Regelgerät möglich ist, muss bei Brenner-EIN-Betrieb eine Betriebstemperatur von 50 °C innerhalb...
• Ab einer Förderhöhe (Saughöhe) > 3 m ist ein Öl- Förderaggregat zu installieren. • Bei Öl-Förderaggregaten, die mit Überdruck (Auf- stellung im Kellerraum) installiert werden, sind die Öl- leitungen in einem Schutzrohr unterzubringen. Logano plus GB125 und GB225 – 6 720 818 760 (2015/12)
(700) (700) (700) 6 720 806 952-78.1T Bild 95 Aufstellmaße Logano plus GB125 (Maße in mm, Werte in Klammern sind Mindestabstände) Logano plus GB125 mit Logatop BE Logano plus GB125 mit Logatop BE und Logalux LT.../1 Logano plus GB125 mit Logatop BE und...
Seite 96 Abgasführung über flexible Abgasleitung im Schacht ÜB-Flex + GA Kapitel 11.8.5, Seite 97 Tab. 48 Raumluftunabhängige und raumluftabhängige Abgasanlagen für den Logano plus GB125 11.3 Vorschriften Gemäß den Vorschriften muss sich vor Beginn der Arbeiten an der Abgasanlage das Vertrags-Installations- unternehmen mit dem zuständigen Bezirksschornstein-...
Tab. 50 Maximal zulässige Länge der Abgasleitung bei raumluftunabhängigem Betrieb 1) Eintritt Schornstein: Verbindungsstück L = 1 m; 1 RVS-Revisionsstück 2) Eintritt Schornstein: Verbindungsstück L = 2,5 m; 1 Bogen; 1 RVS-Revisions-T-Stück Logano plus GB125 und GB225 – 6 720 818 760 (2015/12)
• Eignung für mindestens 120 °C Abgastemperatur • Feuchteunempfindlich und überdruckdicht • Hinterlüftung im Gleichstrom mit mindestens 20 mm Ringspalt im eckigen Schacht • Hinterlüftung im Gleichstrom mit mindestens 30 mm Ringspalt im runden Schacht Logano plus GB125 und GB225 – 6 720 818 760 (2015/12)
Einsatzfall einhält. Wenn die Maße a oder D unterschritten werden, ist die Installation nicht zulässig. Die maximalen Schachtmaße dürfen nicht überschritten werden, da sonst das Abgaszube- hör im Schacht nicht mehr fixiert werden kann. Logano plus GB125 und GB225 – 6 720 818 760 (2015/12)
• Montage in Aufenthaltsräumen möglich • Konzentrische Luft-Abgas-Leitung als kom- plettes Rohrsystem im Aufstellraum und im Schacht • Schachtabdeckung • Maximal zulässige Länge der Abgasleitung Tabelle 49) Tab. 53 Kurzübersicht Buderus-Bausätze Logano plus GB125 und GB225 – 6 720 818 760 (2015/12)
Seite 83
LAS mit Überdruck in der Abgasleitung; Un- terdruck im Abgasschacht des LAS durch thermischen Auftrieb • Funktionsnachweis und maximal zulässige Länge der Abgasleitung gemäß DIN EN 13384-1 Tab. 53 Kurzübersicht Buderus-Bausätze Logano plus GB125 und GB225 – 6 720 818 760 (2015/12)
Flachdach-Klebeflansch Zuluft Universaldachpfannen für Schrägdach Schacht L 30 (F 30) oder L 90 (F 90) Winkel: 25 °...45 ° Schacht L 30 (F 30) oder L 90 (F 90) Logano plus GB125 und GB225 – 6 720 818 760 (2015/12)
Bild 107). Bild 107 Mindestmaße des Schachtquerschnitts für die Montage der Luft-Abgas-Leitung aus dem Bausatz ▶ Prüföffnungen gemäß den Vorschriften DO-S (Maße in mm) einplanen ( Kapitel 11.5.3, Seite 79). Logano plus GB125 und GB225 – 6 720 818 760 (2015/12)
Seite 86
Zubehör für Variante 2 Grundbausatz DO • Konzentrisches Rohr Ø 80/125 mm • Konzentrische Luft-Abgas-Führung über Schrägdach • Kunststoff PP/PE, schwarz oder rot lackiert Tab. 55 Bauteile Bausatz DO-S Logano plus GB125 und GB225 – 6 720 818 760 (2015/12)
(Maße in mm) 6 720 806 952-119.1T Bild 109 Montagevariante mit Bausatz GA-K Länge (maximal zulässige Länge der Abgasleitung Tabelle 49, Seite 78)) Ø 80/125 mm Luft/Abgas konzentrisch Zuluft Abgas Prüföffnung Logano plus GB125 und GB225 – 6 720 818 760 (2015/12)
Seite 88
– Zusätzliche Messöffnungen: Länge 120 mm, wenn die Messöffnungen nach der Bausatzmontage schwer zugänglich sind • Konzentrische Schiebemuffe, Montagehilfe Tab. 56 Bauteile Bausatz GA-K 1) Nicht in Verbindung mit ÜB-Flex Logano plus GB125 und GB225 – 6 720 818 760 (2015/12)
Flachdach-Klebeflansch oder eine Uni- ( Tabelle 49, Seite 78)) versaldachpfanne mit Regenkappe erforderlich DN 80/125 oder DN 110/160 Luft/Abgas konzent- Bild 113). risch Abgas Prüföffnung Zuluft Logano plus GB125 und GB225 – 6 720 818 760 (2015/12)
Seite 90
• Konzentrisches Rohr mit Messöffnungen – Zusätzliche Messöffnungen: Länge 120 mm, wenn die Messöffnungen nach der Bausatzmontage schwer zugänglich sind • Konzentrische Schiebemuffe, Montagehilfe Tab. 57 Bauteile Bausatz GAF-K Logano plus GB125 und GB225 – 6 720 818 760 (2015/12)
• Konzentrisches Rohr mit Messöffnungen – Zusätzliche Messöffnungen: Länge 120 mm, wenn die Messöffnungen nach der Bausatzmontage schwer zugänglich sind • Konzentrische Schiebemuffe, Montagehilfe Tab. 58 Bauteile Bausatz LAS-K Logano plus GB125 und GB225 – 6 720 818 760 (2015/12)
Abgasleitung eingehalten werden Bild 118, Seite 92). 6 720 806 952-93.1T Bild 117 Beispiel zur Anordnung der Prüföffnung bei einer waagerechten Abgasleitung mit Umlenkung im Aufstellraum Draufsicht (Maße in m) Logano plus GB125 und GB225 – 6 720 818 760 (2015/12)
Seite 93
6 720 806 952-94.1T Bild 118 Mindestmaße des Schachtquerschnitts und der Schachtmündung in Verbindung mit Feuerstätten für feste Brennstoffe (Maße in mm) Schachtabdeckung aus Edelstahl Abgasfeuerstätte für feste Brennstoffe Schornstein F 90 Logano plus GB125 und GB225 – 6 720 818 760 (2015/12)
• Einwandige Abgasleitung bis zum feuchteunempfindlichen Schorn- stein • Lüftungsöffnungen ins Freie im Auf- stellraum erforderlich • Funktionsnachweis und maximal zu- lässige Länge der Abgasleitung ge- mäß EN 13384-1 Tab. 59 Kurzübersicht Buderus-Bausätze Logano plus GB125 und GB225 – 6 720 818 760 (2015/12)
[12] DN 80/120 oder DN 110/160 Luft/Abgas konzent- sen, wenn die Gesamtnennwärmeleistung der raum- risch luftabhängigen Feuerstätten maximal 35 kW beträgt und [13] GA-K die ausreichende Verbrennungsluftzufuhr über einen Verbrennungsluftverbund gemäß Technische Regeln Logano plus GB125 und GB225 – 6 720 818 760 (2015/12)
Anschlussstück, einwandig 1) Nur einsetzbar in Verbindung mit Rohr mit Prüföffnung Grundbausatz GA-K ( Kapitel 11.6.4, Seite 86) oder mit Rohr, 1000 mm Grundbausatz LAS-K ( Kapitel 11.6.6, Seite 90) Logano plus GB125 und GB225 – 6 720 818 760 (2015/12)
1) Nur einsetzbar in Verbindung mit Grundbausatz GA Kapitel 11.8.2, Seite 94) oder mit Grundbausatz GA-K ( Kapitel 11.6.4, Seite 86), jedoch nicht in Verbindung mit Edelstahl-Schachtabdeckung und Mündungsrohr Logano plus GB125 und GB225 – 6 720 818 760 (2015/12)
• DN110: Ø 170 mm, 150 mm Schachtabdeckung durch eine Schachtabdeckung mit • DN125: Ø 185 mm, 165 mm Mündungsrohr aus Edelstahl zu ersetzen. • DN160: Ø 220 mm, 200 mm Logano plus GB125 und GB225 – 6 720 818 760 (2015/12)
1 Bogen, 1 Bogen mit Prüföffnung DN160 Verfügbarer Überdruck [Pa] Tab. 65 Bei Abweichung von den genannten Daten und Randbedingungen ist der Funktions- nachweis nach EN 13384-1 zu erbringen. Logano plus GB125 und GB225 – 6 720 818 760 (2015/12)
– DN160 Kunststoff oder Edelstahl • Edelstahl-Schachtabdeckung mit Mündungsrohr – für Systeme ohne ÜB-Flex – für Systeme mit ÜB-Flex Tab. 66 Bauteile Abgasanlagen zur Schachtinstallation Va- riante 1 und Variante 2 Logano plus GB125 und GB225 – 6 720 818 760 (2015/12)
25°...45° stehen in Tabelle 67. – Ø 80/125 mm – Ø 110/160 mm – Ø 125/185 mm – Ø 160/225 mm Tab. 67 Bauteile Abgasanlagen für Dachheizzentrale Variante 3 Logano plus GB125 und GB225 – 6 720 818 760 (2015/12)
