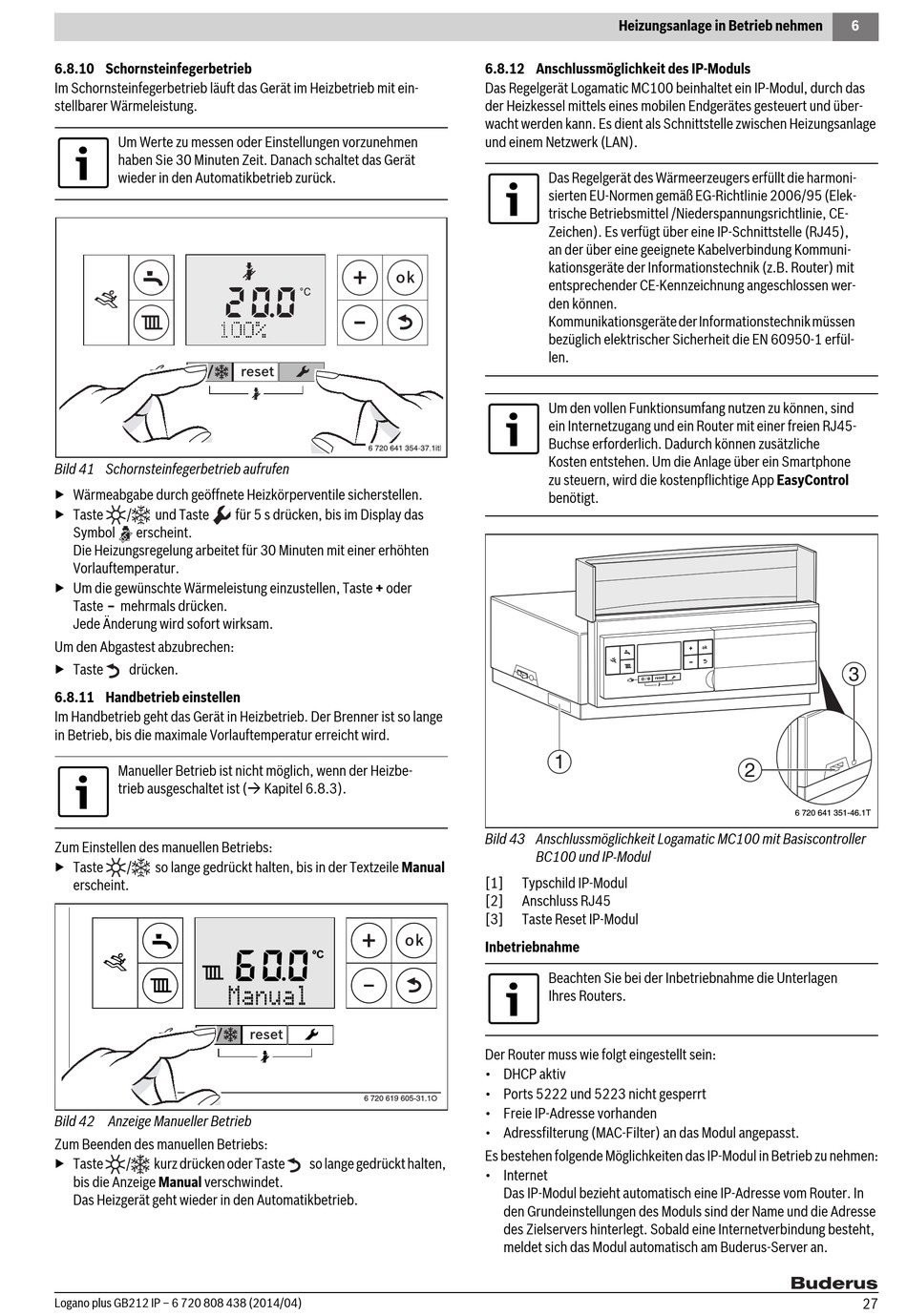

6.8.10 Schornsteinfegerbetrieb
Im Schornsteinfegerbetrieb läuft das Gerät im Heizbetrieb mit ein-
stellbarer Wärmeleistung.
Um Werte zu messen oder Einstellungen vorzunehmen
haben Sie 30 Minuten Zeit. Danach schaltet das Gerät
wieder in den Automatikbetrieb zurück.
Bild 41 Schornsteinfegerbetrieb aufrufen
▶ Wärmeabgabe durch geöffnete Heizkörperventile sicherstellen.
▶ Taste
/
und Taste
Symbol
erscheint.
Die Heizungsregelung arbeitet für 30 Minuten mit einer erhöhten
Vorlauftemperatur.
▶ Um die gewünschte Wärmeleistung einzustellen, Taste + oder
Taste – mehrmals drücken.
Jede Änderung wird sofort wirksam.
Um den Abgastest abzubrechen:
▶ Taste
drücken.
6.8.11 Handbetrieb einstellen
Im Handbetrieb geht das Gerät in Heizbetrieb. Der Brenner ist so lange
in Betrieb, bis die maximale Vorlauftemperatur erreicht wird.
Manueller Betrieb ist nicht möglich, wenn der Heizbe-
trieb ausgeschaltet ist ( Kapitel 6.8.3).
Zum Einstellen des manuellen Betriebs:
▶ Taste
/
so lange gedrückt halten, bis in der Textzeile Manual
erscheint.
Bild 42 Anzeige Manueller Betrieb
Zum Beenden des manuellen Betriebs:
▶ Taste
/
kurz drücken oder Taste
bis die Anzeige Manual verschwindet.
Das Heizgerät geht wieder in den Automatikbetrieb.
Logano plus GB212 IP – 6 720 808 438 (2014/04)
für 5 s drücken, bis im Display das
6 720 619 605-31.1O
so lange gedrückt halten,
Heizungsanlage in Betrieb nehmen
6.8.12 Anschlussmöglichkeit des IP-Moduls
Das Regelgerät Logamatic MC100 beinhaltet ein IP-Modul, durch das
der Heizkessel mittels eines mobilen Endgerätes gesteuert und über-
wacht werden kann. Es dient als Schnittstelle zwischen Heizungsanlage
und einem Netzwerk (LAN).
Das Regelgerät des Wärmeerzeugers erfüllt die harmoni-
sierten EU-Normen gemäß EG-Richtlinie 2006/95 (Elek-
trische Betriebsmittel /Niederspannungsrichtlinie, CE-
Zeichen). Es verfügt über eine IP-Schnittstelle (RJ45),
an der über eine geeignete Kabelverbindung Kommuni-
kationsgeräte der Informationstechnik (z.B. Router) mit
entsprechender CE-Kennzeichnung angeschlossen wer-
den können.
Kommunikationsgeräte der Informationstechnik müssen
bezüglich elektrischer Sicherheit die EN 60950-1 erfül-
len.
Um den vollen Funktionsumfang nutzen zu können, sind
ein Internetzugang und ein Router mit einer freien RJ45-
Buchse erforderlich. Dadurch können zusätzliche
Kosten entstehen. Um die Anlage über ein Smartphone
zu steuern, wird die kostenpflichtige App EasyControl
benötigt.
1
Bild 43 Anschlussmöglichkeit Logamatic MC100 mit Basiscontroller
BC100 und IP-Modul
[1]
Typschild IP-Modul
[2]
Anschluss RJ45
[3]
Taste Reset IP-Modul
Inbetriebnahme
Beachten Sie bei der Inbetriebnahme die Unterlagen
Ihres Routers.
Der Router muss wie folgt eingestellt sein:
• DHCP aktiv
• Ports 5222 und 5223 nicht gesperrt
• Freie IP-Adresse vorhanden
• Adressfilterung (MAC-Filter) an das Modul angepasst.
Es bestehen folgende Möglichkeiten das IP-Modul in Betrieb zu nehmen:
• Internet
Das IP-Modul bezieht automatisch eine IP-Adresse vom Router. In
den Grundeinstellungen des Moduls sind der Name und die Adresse
des Zielservers hinterlegt. Sobald eine Internetverbindung besteht,
meldet sich das Modul automatisch am Buderus-Server an.
6
3
2
6 720 641 351-46.1T
27
