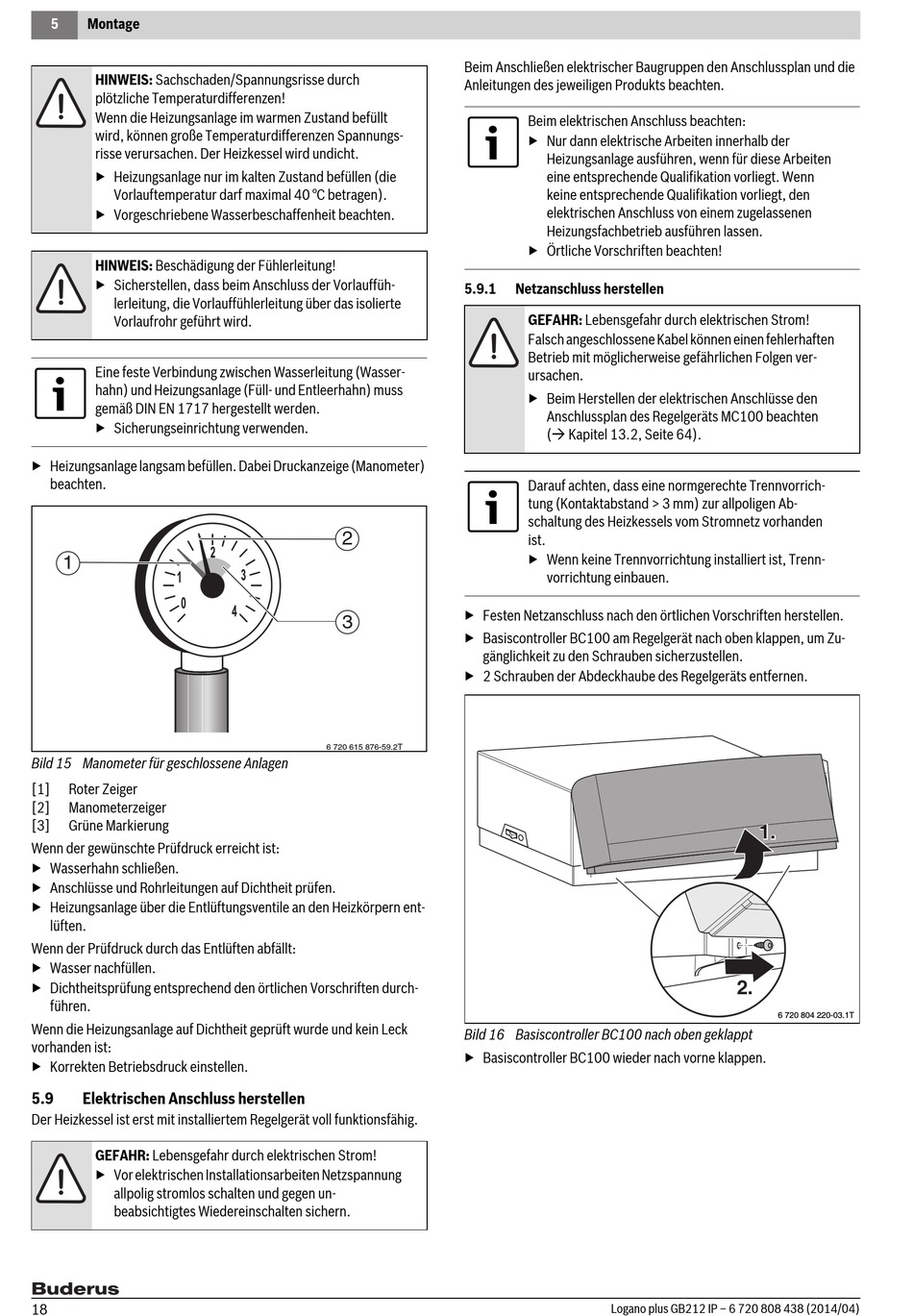

5
Montage
HINWEIS: Sachschaden/Spannungsrisse durch
plötzliche Temperaturdifferenzen!
Wenn die Heizungsanlage im warmen Zustand befüllt
wird, können große Temperaturdifferenzen Spannungs-
risse verursachen. Der Heizkessel wird undicht.
▶ Heizungsanlage nur im kalten Zustand befüllen (die
Vorlauftemperatur darf maximal 40 °C betragen).
▶ Vorgeschriebene Wasserbeschaffenheit beachten.
HINWEIS: Beschädigung der Fühlerleitung!
▶ Sicherstellen, dass beim Anschluss der Vorlauffüh-
lerleitung, die Vorlauffühlerleitung über das isolierte
Vorlaufrohr geführt wird.
Eine feste Verbindung zwischen Wasserleitung (Wasser-
hahn) und Heizungsanlage (Füll- und Entleerhahn) muss
gemäß DIN EN 1717 hergestellt werden.
▶ Sicherungseinrichtung verwenden.
▶ Heizungsanlage langsam befüllen. Dabei Druckanzeige (Manometer)
beachten.
1
Bild 15 Manometer für geschlossene Anlagen
[1]
Roter Zeiger
[2]
Manometerzeiger
[3]
Grüne Markierung
Wenn der gewünschte Prüfdruck erreicht ist:
▶ Wasserhahn schließen.
▶ Anschlüsse und Rohrleitungen auf Dichtheit prüfen.
▶ Heizungsanlage über die Entlüftungsventile an den Heizkörpern ent-
lüften.
Wenn der Prüfdruck durch das Entlüften abfällt:
▶ Wasser nachfüllen.
▶ Dichtheitsprüfung entsprechend den örtlichen Vorschriften durch-
führen.
Wenn die Heizungsanlage auf Dichtheit geprüft wurde und kein Leck
vorhanden ist:
▶ Korrekten Betriebsdruck einstellen.
5.9
Elektrischen Anschluss herstellen
Der Heizkessel ist erst mit installiertem Regelgerät voll funktionsfähig.
GEFAHR: Lebensgefahr durch elektrischen Strom!
▶ Vor elektrischen Installationsarbeiten Netzspannung
allpolig stromlos schalten und gegen un-
beabsichtigtes Wiedereinschalten sichern.
18
Beim Anschließen elektrischer Baugruppen den Anschlussplan und die
Anleitungen des jeweiligen Produkts beachten.
5.9.1
2
▶ Festen Netzanschluss nach den örtlichen Vorschriften herstellen.
3
▶ Basiscontroller BC100 am Regelgerät nach oben klappen, um Zu-
gänglichkeit zu den Schrauben sicherzustellen.
▶ 2 Schrauben der Abdeckhaube des Regelgeräts entfernen.
6 720 615 876-59.2T
Bild 16 Basiscontroller BC100 nach oben geklappt
▶ Basiscontroller BC100 wieder nach vorne klappen.
Beim elektrischen Anschluss beachten:
▶ Nur dann elektrische Arbeiten innerhalb der
Heizungsanlage ausführen, wenn für diese Arbeiten
eine entsprechende Qualifikation vorliegt. Wenn
keine entsprechende Qualifikation vorliegt, den
elektrischen Anschluss von einem zugelassenen
Heizungsfachbetrieb ausführen lassen.
▶ Örtliche Vorschriften beachten!
Netzanschluss herstellen
GEFAHR: Lebensgefahr durch elektrischen Strom!
Falsch angeschlossene Kabel können einen fehlerhaften
Betrieb mit möglicherweise gefährlichen Folgen ver-
ursachen.
▶ Beim Herstellen der elektrischen Anschlüsse den
Anschlussplan des Regelgeräts MC100 beachten
( Kapitel 13.2, Seite 64).
Darauf achten, dass eine normgerechte Trennvorrich-
tung (Kontaktabstand > 3 mm) zur allpoligen Ab-
schaltung des Heizkessels vom Stromnetz vorhanden
ist.
▶ Wenn keine Trennvorrichtung installiert ist, Trenn-
vorrichtung einbauen.
Logano plus GB212 IP – 6 720 808 438 (2014/04)
1.
1. 1.
2.
2. 2.
6 720 804 220-03.1T
