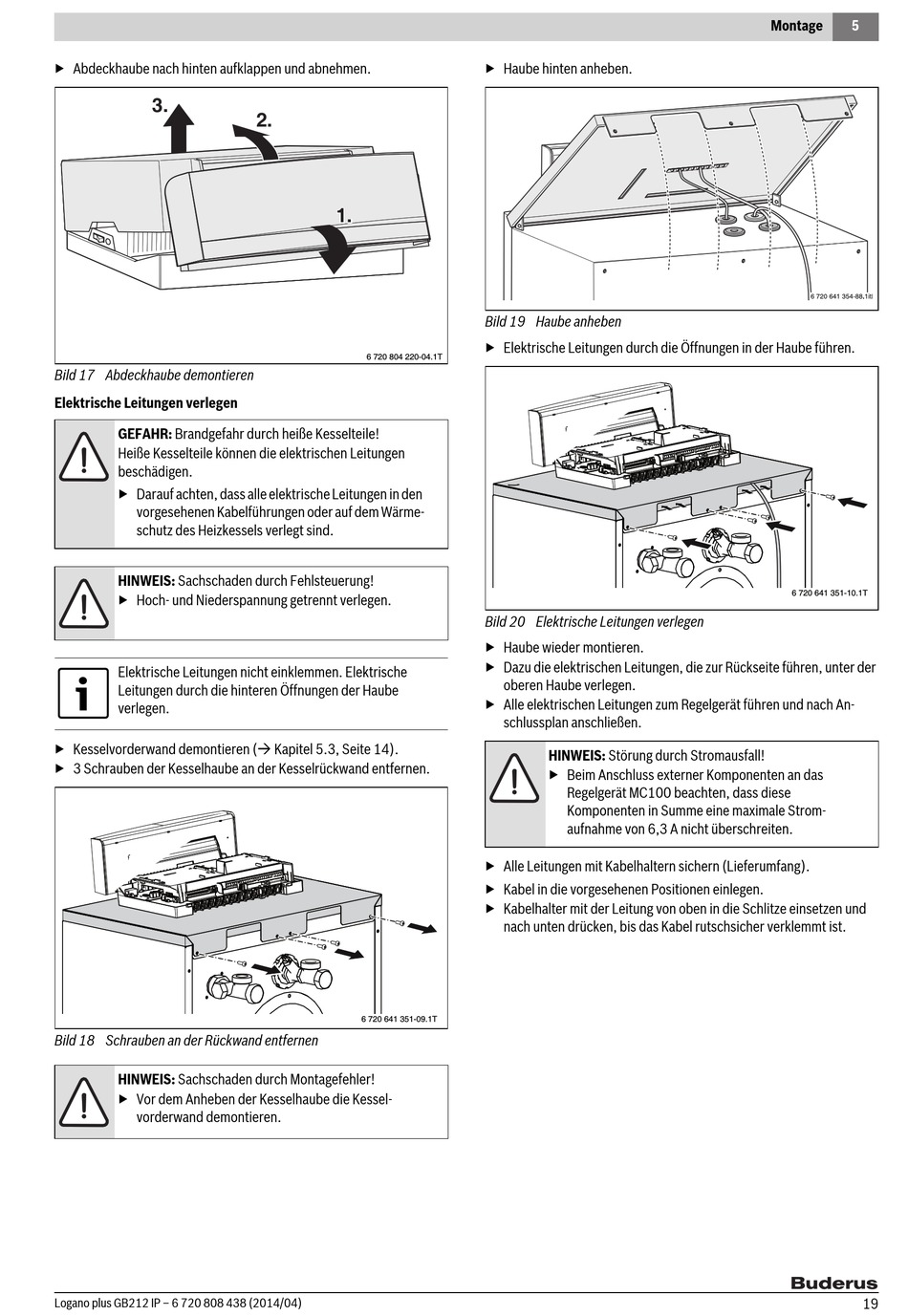

▶ Abdeckhaube nach hinten aufklappen und abnehmen.
3. 3. 3.
Bild 17 Abdeckhaube demontieren
Elektrische Leitungen verlegen
GEFAHR: Brandgefahr durch heiße Kesselteile!
Heiße Kesselteile können die elektrischen Leitungen
beschädigen.
▶ Darauf achten, dass alle elektrische Leitungen in den
vorgesehenen Kabelführungen oder auf dem Wärme-
schutz des Heizkessels verlegt sind.
HINWEIS: Sachschaden durch Fehlsteuerung!
▶ Hoch- und Niederspannung getrennt verlegen.
Elektrische Leitungen nicht einklemmen. Elektrische
Leitungen durch die hinteren Öffnungen der Haube
verlegen.
▶ Kesselvorderwand demontieren ( Kapitel 5.3, Seite 14).
▶ 3 Schrauben der Kesselhaube an der Kesselrückwand entfernen.
Bild 18 Schrauben an der Rückwand entfernen
HINWEIS: Sachschaden durch Montagefehler!
▶ Vor dem Anheben der Kesselhaube die Kessel-
vorderwand demontieren.
Logano plus GB212 IP – 6 720 808 438 (2014/04)
2. 2. 2.
1. 1. 1.
6 720 804 220-04.1T
6 720 641 351-09.1T
▶ Haube hinten anheben.
Bild 19 Haube anheben
▶ Elektrische Leitungen durch die Öffnungen in der Haube führen.
Bild 20 Elektrische Leitungen verlegen
▶ Haube wieder montieren.
▶ Dazu die elektrischen Leitungen, die zur Rückseite führen, unter der
oberen Haube verlegen.
▶ Alle elektrischen Leitungen zum Regelgerät führen und nach An-
schlussplan anschließen.
HINWEIS: Störung durch Stromausfall!
▶ Beim Anschluss externer Komponenten an das
Regelgerät MC100 beachten, dass diese
Komponenten in Summe eine maximale Strom-
aufnahme von 6,3 A nicht überschreiten.
▶ Alle Leitungen mit Kabelhaltern sichern (Lieferumfang).
▶ Kabel in die vorgesehenen Positionen einlegen.
▶ Kabelhalter mit der Leitung von oben in die Schlitze einsetzen und
nach unten drücken, bis das Kabel rutschsicher verklemmt ist.
Montage 5
6 720 641 351-10.1T
