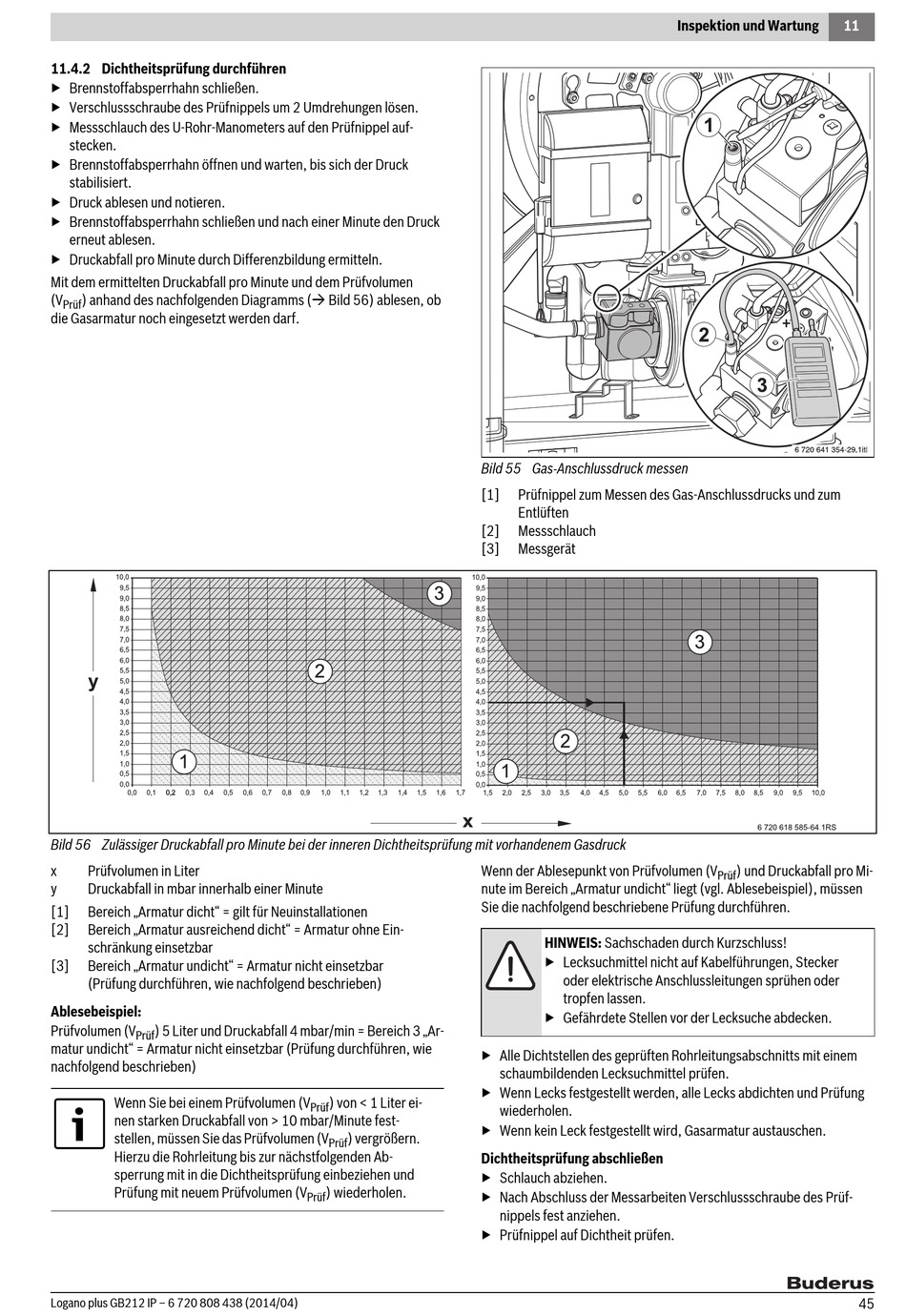

11.4.2 Dichtheitsprüfung durchführen
▶ Brennstoffabsperrhahn schließen.
▶ Verschlussschraube des Prüfnippels um 2 Umdrehungen lösen.
▶ Messschlauch des U-Rohr-Manometers auf den Prüfnippel auf-
stecken.
▶ Brennstoffabsperrhahn öffnen und warten, bis sich der Druck
stabilisiert.
▶ Druck ablesen und notieren.
▶ Brennstoffabsperrhahn schließen und nach einer Minute den Druck
erneut ablesen.
▶ Druckabfall pro Minute durch Differenzbildung ermitteln.
Mit dem ermittelten Druckabfall pro Minute und dem Prüfvolumen
(V
) anhand des nachfolgenden Diagramms ( Bild 56) ablesen, ob
Prüf
die Gasarmatur noch eingesetzt werden darf.
Bild 56 Zulässiger Druckabfall pro Minute bei der inneren Dichtheitsprüfung mit vorhandenem Gasdruck
x
Prüfvolumen in Liter
y
Druckabfall in mbar innerhalb einer Minute
[1]
Bereich „Armatur dicht" = gilt für Neuinstallationen
[2]
Bereich „Armatur ausreichend dicht" = Armatur ohne Ein-
schränkung einsetzbar
[3]
Bereich „Armatur undicht" = Armatur nicht einsetzbar
(Prüfung durchführen, wie nachfolgend beschrieben)
Ablesebeispiel:
Prüfvolumen (V
) 5 Liter und Druckabfall 4 mbar/min = Bereich 3 „Ar-
Prüf
matur undicht" = Armatur nicht einsetzbar (Prüfung durchführen, wie
nachfolgend beschrieben)
Wenn Sie bei einem Prüfvolumen (V
nen starken Druckabfall von > 10 mbar/Minute fest-
stellen, müssen Sie das Prüfvolumen (V
Hierzu die Rohrleitung bis zur nächstfolgenden Ab-
sperrung mit in die Dichtheitsprüfung einbeziehen und
Prüfung mit neuem Prüfvolumen (V
Logano plus GB212 IP – 6 720 808 438 (2014/04)
) von < 1 Liter ei-
Prüf
) vergrößern.
Prüf
) wiederholen.
Prüf
Bild 55 Gas-Anschlussdruck messen
[1]
Prüfnippel zum Messen des Gas-Anschlussdrucks und zum
Entlüften
[2]
Messschlauch
[3]
Messgerät
Wenn der Ablesepunkt von Prüfvolumen (V
nute im Bereich „Armatur undicht" liegt (vgl. Ablesebeispiel), müssen
Sie die nachfolgend beschriebene Prüfung durchführen.
HINWEIS: Sachschaden durch Kurzschluss!
▶ Lecksuchmittel nicht auf Kabelführungen, Stecker
oder elektrische Anschlussleitungen sprühen oder
tropfen lassen.
▶ Gefährdete Stellen vor der Lecksuche abdecken.
▶ Alle Dichtstellen des geprüften Rohrleitungsabschnitts mit einem
schaumbildenden Lecksuchmittel prüfen.
▶ Wenn Lecks festgestellt werden, alle Lecks abdichten und Prüfung
wiederholen.
▶ Wenn kein Leck festgestellt wird, Gasarmatur austauschen.
Dichtheitsprüfung abschließen
▶ Schlauch abziehen.
▶ Nach Abschluss der Messarbeiten Verschlussschraube des Prüf-
nippels fest anziehen.
▶ Prüfnippel auf Dichtheit prüfen.
Inspektion und Wartung
11
) und Druckabfall pro Mi-
Prüf
45
