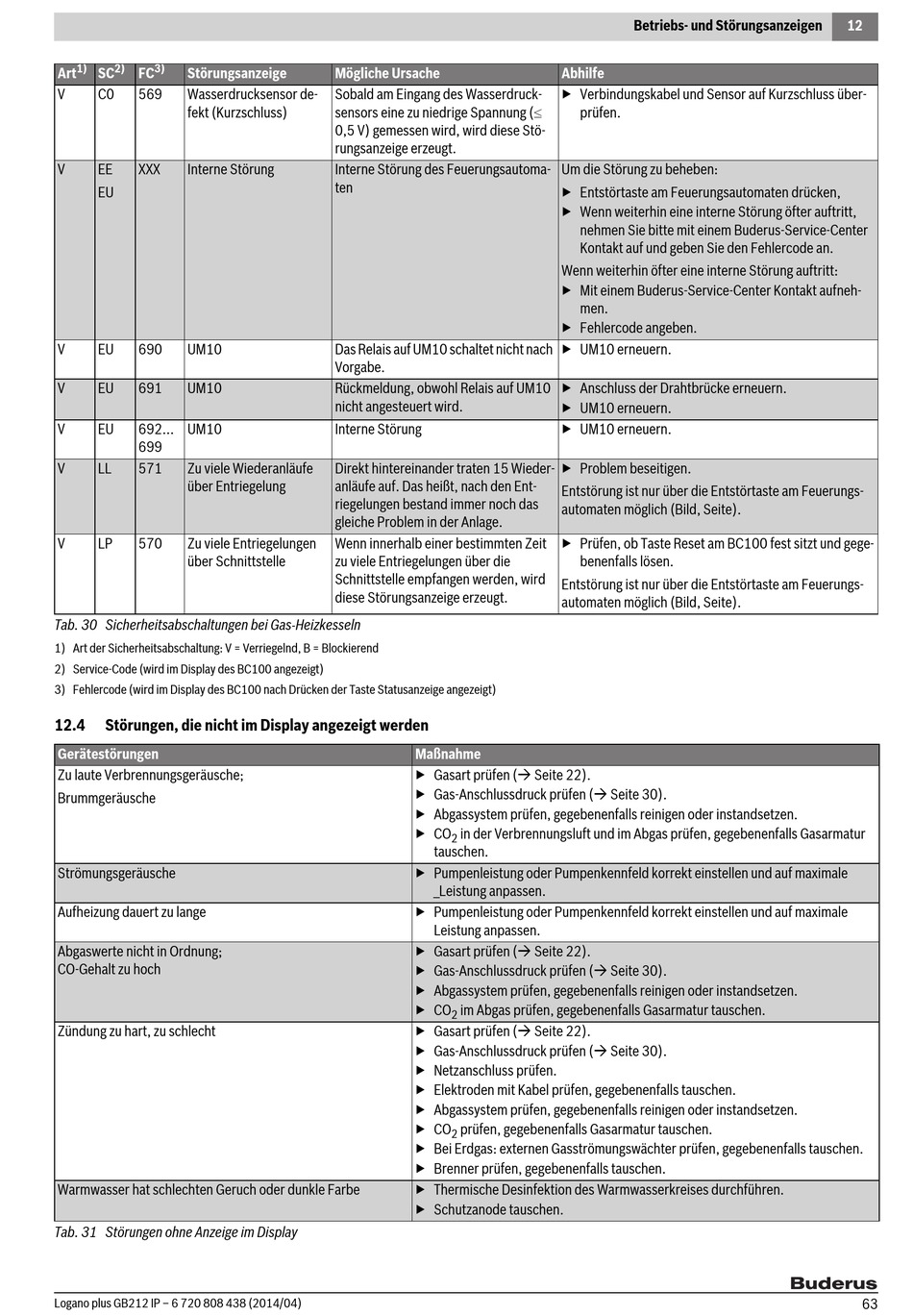

Störungen, Die Nicht Im Display Angezeigt Werden - Buderus Logano plus GB212 IP Installation Und Wartung

1) 2) 3)
Art SC FC Störungsanzeige
V C0 569 Wasserdrucksensor de-
fekt (Kurzschluss)
V EE XXX Interne Störung
EU
V EU 690 UM10
V EU 691 UM10
V EU 692... UM10
699
V LL 571 Zu viele Wiederanläufe
über Entriegelung
V LP 570 Zu viele Entriegelungen
über Schnittstelle
Tab. 30 Sicherheitsabschaltungen bei Gas-Heizkesseln
1) Art der Sicherheitsabschaltung: V = Verriegelnd, B = Blockierend
2) Service-Code (wird im Display des BC100 angezeigt)
3) Fehlercode (wird im Display des BC100 nach Drücken der Taste Statusanzeige angezeigt)
12.4 Störungen, die nicht im Display angezeigt werden
Gerätestörungen
Zu laute Verbrennungsgeräusche;
Brummgeräusche
Strömungsgeräusche
Aufheizung dauert zu lange
Abgaswerte nicht in Ordnung;
CO-Gehalt zu hoch
Zündung zu hart, zu schlecht
Warmwasser hat schlechten Geruch oder dunkle Farbe
Tab. 31 Störungen ohne Anzeige im Display
Logano plus GB212 IP – 6 720 808 438 (2014/04)
Mögliche Ursache
Sobald am Eingang des Wasserdruck-
sensors eine zu niedrige Spannung (
0,5 V) gemessen wird, wird diese Stö-
rungsanzeige erzeugt.
Interne Störung des Feuerungsautoma-
ten
Das Relais auf UM10 schaltet nicht nach
Vorgabe.
Rückmeldung, obwohl Relais auf UM10
nicht angesteuert wird.
Interne Störung
Direkt hintereinander traten 15 Wieder-
anläufe auf. Das heißt, nach den Ent-
riegelungen bestand immer noch das
gleiche Problem in der Anlage.
Wenn innerhalb einer bestimmten Zeit
zu viele Entriegelungen über die
Schnittstelle empfangen werden, wird
diese Störungsanzeige erzeugt.
Maßnahme
▶ Gasart prüfen ( Seite 22).
▶ Gas-Anschlussdruck prüfen ( Seite 30).
▶ Abgassystem prüfen, gegebenenfalls reinigen oder instandsetzen.
▶ CO in der Verbrennungsluft und im Abgas prüfen, gegebenenfalls Gasarmatur
2
tauschen.
▶ Pumpenleistung oder Pumpenkennfeld korrekt einstellen und auf maximale
_Leistung anpassen.
▶ Pumpenleistung oder Pumpenkennfeld korrekt einstellen und auf maximale
Leistung anpassen.
▶ Gasart prüfen ( Seite 22).
▶ Gas-Anschlussdruck prüfen ( Seite 30).
▶ Abgassystem prüfen, gegebenenfalls reinigen oder instandsetzen.
▶ CO im Abgas prüfen, gegebenenfalls Gasarmatur tauschen.
2
▶ Gasart prüfen ( Seite 22).
▶ Gas-Anschlussdruck prüfen ( Seite 30).
▶ Netzanschluss prüfen.
▶ Elektroden mit Kabel prüfen, gegebenenfalls tauschen.
▶ Abgassystem prüfen, gegebenenfalls reinigen oder instandsetzen.
▶ CO prüfen, gegebenenfalls Gasarmatur tauschen.
2
▶ Bei Erdgas: externen Gasströmungswächter prüfen, gegebenenfalls tauschen.
▶ Brenner prüfen, gegebenenfalls tauschen.
▶ Thermische Desinfektion des Warmwasserkreises durchführen.
▶ Schutzanode tauschen.
Betriebs- und Störungsanzeigen
Abhilfe
▶ Verbindungskabel und Sensor auf Kurzschluss über-
prüfen.
Um die Störung zu beheben:
▶ Entstörtaste am Feuerungsautomaten drücken,
▶ Wenn weiterhin eine interne Störung öfter auftritt,
nehmen Sie bitte mit einem Buderus-Service-Center
Kontakt auf und geben Sie den Fehlercode an.
Wenn weiterhin öfter eine interne Störung auftritt:
▶ Mit einem Buderus-Service-Center Kontakt aufneh-
men.
▶ Fehlercode angeben.
▶ UM10 erneuern.
▶ Anschluss der Drahtbrücke erneuern.
▶ UM10 erneuern.
▶ UM10 erneuern.
▶ Problem beseitigen.
Entstörung ist nur über die Entstörtaste am Feuerungs-
automaten möglich (Bild, Seite).
▶ Prüfen, ob Taste Reset am BC100 fest sitzt und gege-
benenfalls lösen.
Entstörung ist nur über die Entstörtaste am Feuerungs-
automaten möglich (Bild, Seite).
12
63
