5 Montage
Siphon demontieren

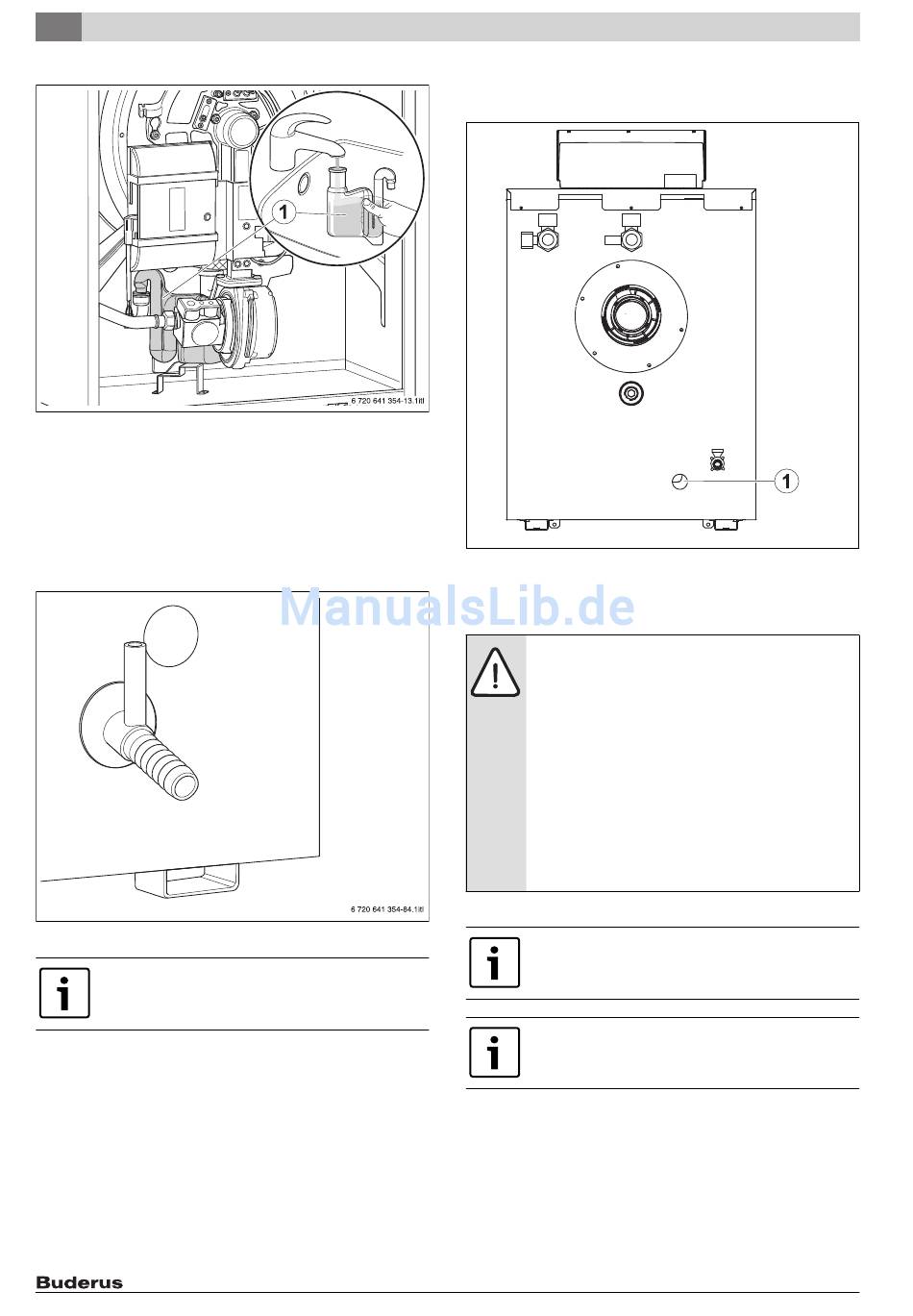

Bild 10 Siphon mit Wasser befüllen
▶ Siphon [1] nach oben aus dem Kondensatablaufrohr ziehen.
▶ Siphon [1] drehen und nach unten aus der Halterung ziehen.
▶ Siphon mit Wasser füllen.
Siphon montieren
▶ Siphon über der Halterung in Position bringen und Anschlussstutzen
in Kondensatablaufrohr schieben.
▶ Ablaufschlauch an Schlauchtülle anschließen.
Bild 11 Schlauchtülle
Als Zubehör sind Neutralisationseinrichtungen
erhältlich.
▶ Neutralisationseinrichtungen (Zubehör) entsprechend der
Installationsanleitung bauseits installieren.
▶ Kondensatschlauch vom Siphon mit Gefälle zur Neutralisations-
einrichtung anschließen.
16
▶ Anschluss an das Abwassersystem gemäß der Anleitung der
Neutralisationseinrichtungen und den örtlichen Vorschriften
vornehmen.
Bild 12 Kondensatschlauch montieren
[1] Anschluss Kondensatschlauch
5.7

Heizkreisanschluss herstellen

HINWEIS: Sachschaden durch undichte Anschlüsse!
▶ Anschlussleitungen spannungsfrei an die Anschlüsse
des Heizkessels installieren.
▶ Wenn Verschraubungen wieder gelöst werden, muss
eine neue Dichtung verwendet werden.
▶ Dichtungen und Anschlüsse am Heizkessel vor der
Montage der Rohrverbindung auf eventuelle
Beschädigung prüfen.
▶ Zum Schutz der gesamten Heizungsanlage empfeh-
len wir, einen Schmutzfilter in den Rücklauf einzu-
bauen.
▶ Unmittelbar vor und nach dem Schmutzfilter eine
Absperrung für die Filterreinigung einbauen.
5.7.1 Vorlauf und Rücklauf anschließen
Für die Wartung und Instandhaltung des Heizkessels
einen Wartungshahn in den Vorlauf und Rücklauf ein-
bauen.
Rücklauf- und Vorlauf-Anschlussstück sind werkseitig
montiert.
▶ Vorlaufrohr spannungsfrei am Vorlauf [1] montieren.
