4,5 mm + -
0,5
4,5 mm
+ -
0,5

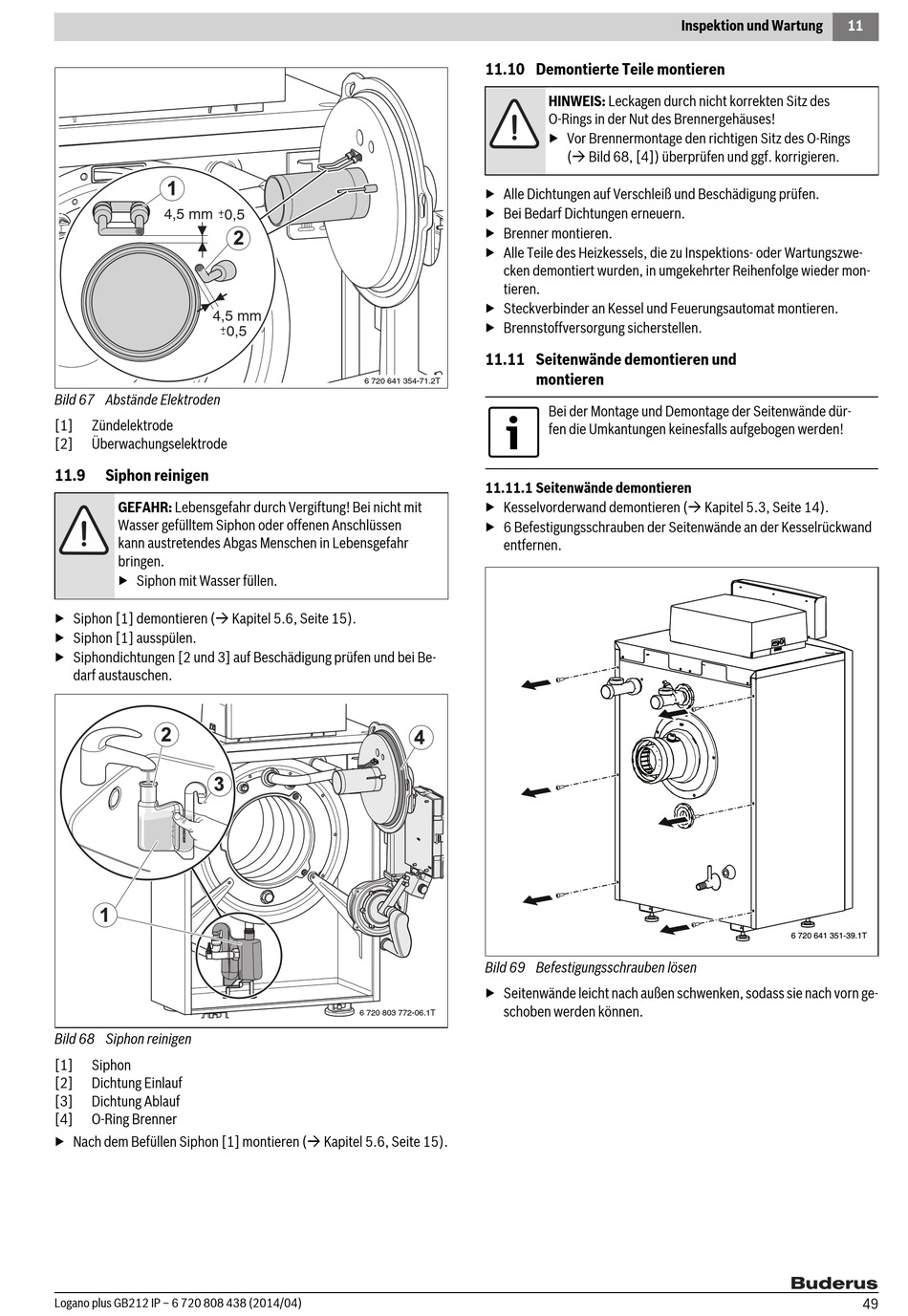

Bild 67 Abstände Elektroden
[1] Zündelektrode
[2] Überwachungselektrode
11.9

Siphon reinigen

GEFAHR: Lebensgefahr durch Vergiftung! Bei nicht mit
Wasser gefülltem Siphon oder offenen Anschlüssen
kann austretendes Abgas Menschen in Lebensgefahr
bringen.
▶ Siphon mit Wasser füllen.
▶ Siphon [1] demontieren ( Kapitel 5.6, Seite 15).
▶ Siphon [1] ausspülen.
▶ Siphondichtungen [2 und 3] auf Beschädigung prüfen und bei Be-
darf austauschen.
Bild 68 Siphon reinigen
[1] Siphon
[2] Dichtung Einlauf
[3] Dichtung Ablauf
[4] O-Ring Brenner
▶ Nach dem Befüllen Siphon [1] montieren ( Kapitel 5.6, Seite 15).
Logano plus GB212 IP – 6 720 808 438 (2014/04)

11.10 Demontierte Teile montieren

▶ Alle Dichtungen auf Verschleiß und Beschädigung prüfen.
▶ Bei Bedarf Dichtungen erneuern.
▶ Brenner montieren.
▶ Alle Teile des Heizkessels, die zu Inspektions- oder Wartungszwe-
cken demontiert wurden, in umgekehrter Reihenfolge wieder mon-
tieren.
▶ Steckverbinder an Kessel und Feuerungsautomat montieren.
▶ Brennstoffversorgung sicherstellen.
11.11 Seitenwände demontieren und
6 720 641 354-71.2T
11.11.1 Seitenwände demontieren
▶ Kesselvorderwand demontieren ( Kapitel 5.3, Seite 14).
▶ 6 Befestigungsschrauben der Seitenwände an der Kesselrückwand
entfernen.
Bild 69 Befestigungsschrauben lösen
▶ Seitenwände leicht nach außen schwenken, sodass sie nach vorn ge-
schoben werden können.
6 720 803 772-06.1T
Inspektion und Wartung
HINWEIS: Leckagen durch nicht korrekten Sitz des
O-Rings in der Nut des Brennergehäuses!
▶ Vor Brennermontage den richtigen Sitz des O-Rings
( Bild 68, [4]) überprüfen und ggf. korrigieren.

montieren

Bei der Montage und Demontage der Seitenwände dür-
fen die Umkantungen keinesfalls aufgebogen werden!
11
6 720 641 351-39.1T
