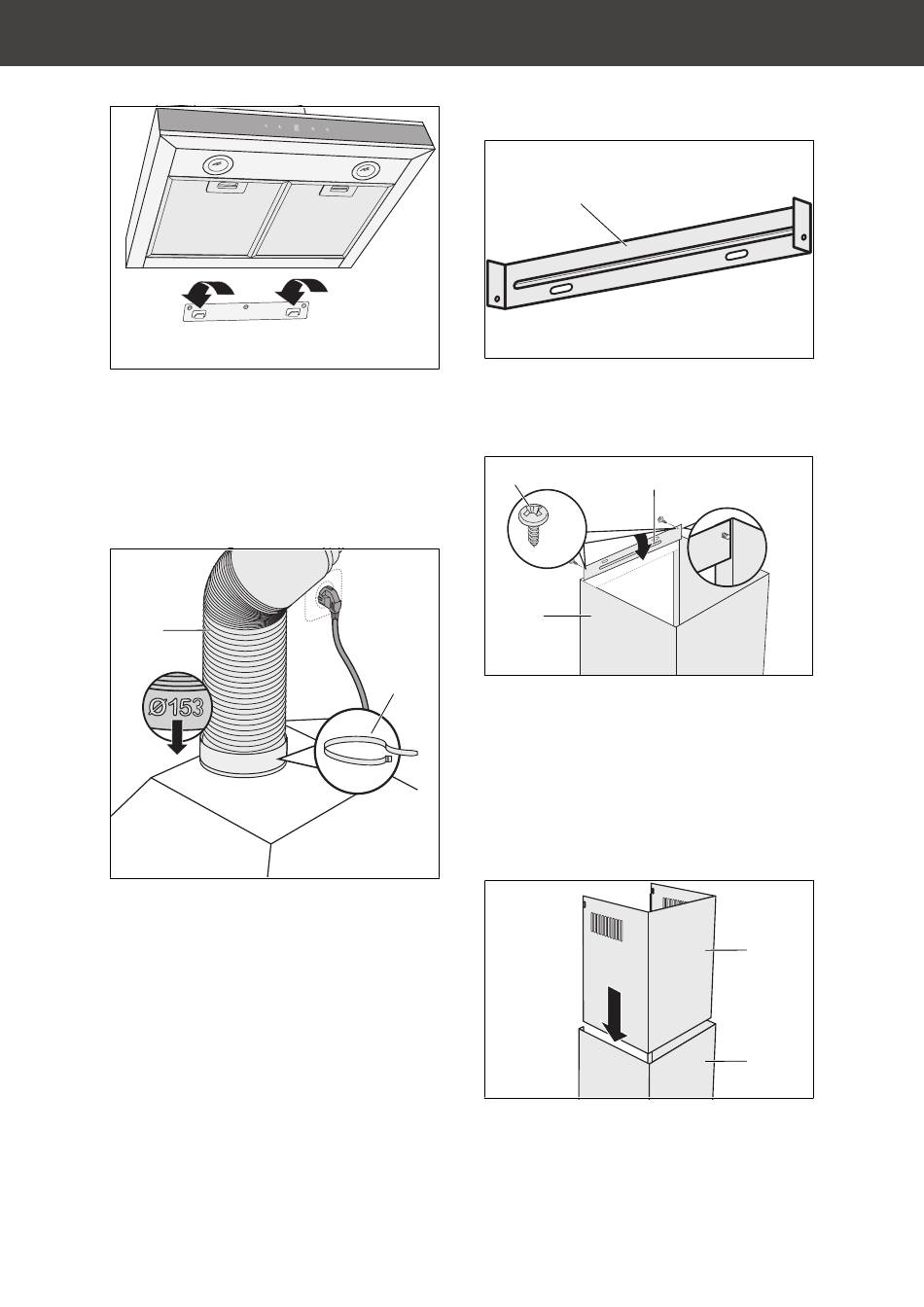

3. Hängen Sie die Dunstabzugshaube an
die Wandhalterung (8).
Abluftschlauch anschließen
Der Abluftschlauch (4) muss montiert wer-
den, wenn Sie die Dunstabzugshaube (1)
im Abluftbetrieb nutzen wollen.
(4)
1. Stecken Sie das Ende des Abluft-
schlauches (4) mit dem größeren
Durchmesser (153 mm) auf den geräte-
seitigen Anschlussflansch.
2. Sichern Sie das untere Ende des Ab-
laufschlauchs mit dem Kabelbinder
(10).
Kaminblende montieren
(6)
1. Schrauben Sie die Wandhalterung für
die obere Kaminblende (6) mit 2 Rund-
kopfschrauben (11) in die vorbereiteten
Dübel.
(9)
2x
(3)
(10)
2. Positionieren Sie das Halteblech (7) so
an der unteren Kaminblende (3), dass
es von innen an den Abkantungen an-
liegt (Schrauben- und Langlöcher zei-
gen nach oben).
3. Drehen Sie zwei Blechschrauben (9)
von außen durch das Halteblech (7)
und die untere Kaminblende (3). Ziehen
Sie die Schrauben nur leicht an.
4. Schieben Sie den oberen Teil (2) der
Kaminblende in den unteren Teil (3) der
Kaminblende.
5. Setzen Sie beide Teile der Kaminblen-
de auf die Dunstabzugshaube. Nutzen
Sie die Aussparungen.
Montage
(7)
(2)
(3)
