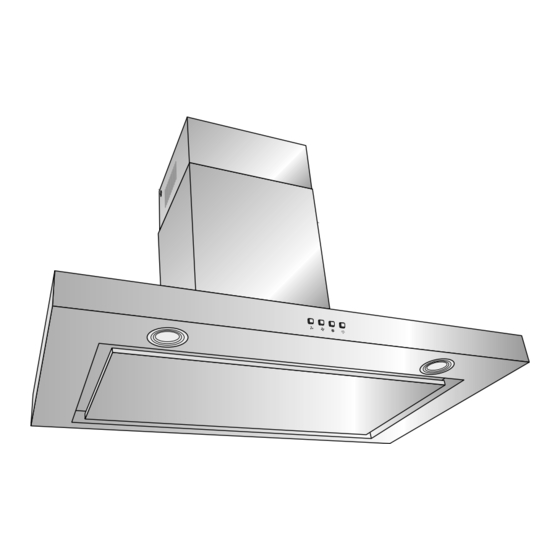

- Seite 1 SY-3503C6-E-C-900 Gebrauchsanleitung Kaminhaube Anleitung, Nr.: 92807 HC 20141219 Bestellnummer: 434 768 Nachdruck, auch aus zugs wei se, nicht ge stat tet!
-
Seite 2: Information
Union gültigen Normen und Regeln. Beachten Sie im Ausland auch landesspezifische Richtlinien und Gesetze! Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Geben Sie alle Sicherheitshinweise und An- weisungen an jeden nachfolgenden Verwender des Produkts weiter. Kaminhaube SY-3503C6-E-C-900... -
Seite 3: Inhaltsverzeichnis
Stichwortverzeichnis....30 Dunstabzugshaube montieren ....15 Technische Daten ....32 Kamin montieren ........17 Zubehör (nicht im Lieferumfang enthalten) ....32 Kaminhaube SY-3503C6-E-C-900... -
Seite 4: Minuten Für Ihre Sicherheit
Mobilfunk max. 0,60 €/Anruf) Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden. • Reparaturen an Elektrogeräten dürfen nur von auto- risierten Fachkräften ausgeführt werden. Unsachge- mäß durchgeführte Reparaturen können erhebliche Gefahren für den Benutzer bedeuten. Kaminhaube SY-3503C6-E-C-900... - Seite 5 Sie sicher, dass keine in der Wand verlegten Leitungen (Strom, Gas, Wasser etc.) beschädigt wer- den (mit einem Leitungssuchgerät die betreffenden Stellen überprüfen). • Verwenden Sie nur Montagematerial, das für die Be- schaffenheit Ihrer Decken und Wände geeignet ist. Kaminhaube SY-3503C6-E-C-900...
-
Seite 6: Besondere Sicherheitshinweise Für Abluft Betrieb
Gebläse Luft entzogen und nach außen transportiert. Wenn in diesem Raum gleichzeitig raumluftabhängige Feuerstätten (z.B. Gas- oder andere Brennstoffheizungen) in Betrieb sind, kann diesen der für die Verbrennung notwendige Sauerstoff entzogen werden. Dies kann dazu führen, dass die Kaminhaube SY-3503C6-E-C-900... - Seite 7 • Flambieren Sie nicht unter der Dunstabzugshau- be! Es besteht Brandgefahr. Frittiert werden darf unter der Dunstabzugshaube wegen Brandgefahr nur unter ständiger Beobachtung. • Halten Sie Ihre Dunstabzugshaube sauber. Fettab- lagerungen können sich bei starker Hitzeeinwirkung entzünden. Kaminhaube SY-3503C6-E-C-900...
- Seite 8 • Bedenken Sie: Je kürzer das Abzugsrohr ist und je weniger Krümmungen es hat, desto größer ist die Wir- kung der Abzugshaube. • Von Bundesland zu Bundesland gelten unterschiedli- che behördliche Vorschriften im Umgang mit der Ab- leitung der Abluft. Fragen Sie Ihren Bezirksschorn- steinfeger um Rat. Kaminhaube SY-3503C6-E-C-900...
- Seite 9 • Werden im gleichen Raum auch offene Feuerstellen betrie- ben, erkundigen Sie sich vor Montage bei Ihrem Bezirks- schornsteinfeger nach den örtlichen Vorschriften. • Sind Sie Mieter einer Wohnung, ist die Genehmigung des Hauseigentümers erforderlich. • Beachten Sie unbedingt die Sicherheitshinweise. Kaminhaube SY-3503C6-E-C-900...
-
Seite 10: Teileliste
Sollten Sie sich bei der Auswahl nicht sicher sein, las- sen Sie sich durch einen Fachmann beraten. Zubehör (nicht im Lieferumfang enthalten) – Kohlefilter (ohne Abbildung, erforderlich für Umluftbetrieb) Die Bezugsquelle entnehmen Sie dem Kapitel „Technische Daten“, Seite 32. Kaminhaube SY-3503C6-E-C-900... -
Seite 11: Informationen Zur Montage
Geruchsbelästigung stets sehr gering Nachteil: Wanddurchbruch (Kernbohrung) von 15,5 cm Durch- messer mit passendem Schlauchanschluss erforder- lich. Der Betrieb von offenen Feuerstellen im gleichen Raum ist nur eingeschränkt möglich (siehe „5 Minuten für Ihre Sicherheit ...“ ab Seite 4). Kaminhaube SY-3503C6-E-C-900... -
Seite 12: Stromanschluss
Es muss die gesetzliche Vorschrift eingehalten werden, dass der Stecker zugänglich ist. D.h., auch nach Montage der Blende müs- sen Sie den Stecker erreichen können. Lassen Sie die Montage und elektrische Installation der Dunst- abzugshaube nur von einer autorisierten Fachkraft vornehmen! Kaminhaube SY-3503C6-E-C-900... -
Seite 13: Montage
• Beachten Sie bei der Montage, dass einige Teile scharfe Kanten aufweisen. Verletzungsgefahr! Einige Flächen Ihrer neuen Dunstabzugshaube sind zum Schutz vor Kratzern während des Transports mit Folien überzogen. Zie- hen Sie die Schutzfolien erst kurz vor der endgültigen Befestigung der Dunstabzugshaube ab. Kaminhaube SY-3503C6-E-C-900... -
Seite 14: Nur Für Abluftbetrieb
Luftaustritt von außen mit einer Ab- deckung mit selbstöffnenden Schlitzen (nicht im Lie- ferumfang enthalten) versehen werden. Beauftragen Sie damit den Fachbetrieb, der den Wanddurchbruch vornimmt. Bevor Sie die Haube montieren, muss der Wanddurchbruch ( Kernbohrung) durch einen Fachbetrieb fertiggestellt sein. Kaminhaube SY-3503C6-E-C-900... -
Seite 15: Dunstabzugshaube Montieren
Gasherden mindestens 65 cm betragen. Beach- ten Sie jedoch unbedingt die Gebrauchsanleitung Ih- res Gasherdes! Wenn dort ein größerer Abstand vor- geschrieben ist, muss dieser berücksichtigt werden. Bei Elektroherden können Sie die Abzugshaube auch tiefer hängen, sofern die örtlichen Gegebenheiten dies zulassen. Kaminhaube SY-3503C6-E-C-900... - Seite 16 • Der Abstand zwischen den Löchern muss 115 mm betra- gen. 4. An den markierten Stellen Löcher mit einem den Dübeln ent- sprechenden Durchmesser in die Wand bohren. 5. Die drei Dübel in die Bohrlöcher stecken. 6. Die Wandhalterung 8 mit drei Schrauben an die Wand schrauben. Kaminhaube SY-3503C6-E-C-900...
-
Seite 17: Kamin Montieren
Durchmesser in die Wand bohren. 1 9 7 Bitte beachten! • Die Bohrlöcher für das Halteblech 7 müssen sich 197 mm oberhalb der Bohrlöcher für die Wandhalte- rung 8 der Dunstabzugshaube befinden. 6. Zwei Dübel in die Bohrlöcher stecken. Kaminhaube SY-3503C6-E-C-900... - Seite 18 4 3 0 m i n ? 3 3 1 5 0 ? 1 5 1 5 2 1 9 7 1 9 7 2 3 0 11. Die Dunstabzugshaube 1 wieder vorsichtig in die Wandhal- terung 8 einhängen. Kaminhaube SY-3503C6-E-C-900...
- Seite 19 • Dieser Arbeitsschritt entfällt, wenn das Gerät im Umluft- betrieb betrieben wird. 16. Netzkabel verdeckt in der Kaminblende zur Steckdose füh- ren und in eine Steckdose stecken. 17. Obere Hälfte der Kaminblende 2 bis zur Wandhalterung 6 hochziehen und mit zwei Blechschrauben 9 festschrauben. Kaminhaube SY-3503C6-E-C-900...
- Seite 20 Dunstabzugshaube setzen. Die Verriegelung 11 nach hinten schieben, den Fettfilter 12 nach oben hin zuklappen und die Verriegelung wieder loslassen. 5. Abdeckung 10 wieder nach oben klappen und einrasten las- sen. 6. Stromversorgung einschalten (sofern noch nicht geschehen). Damit ist die Montage abgeschlossen. Kaminhaube SY-3503C6-E-C-900...
-
Seite 21: Bedienung
Gebläsestärke erneut drücken. Beleuchtung Ihre Dunstabzugshaube ist mit zwei Halogenlampen ausgestattet. Die Beleuchtung kann unabhängig vom Gebläsebetrieb ein- und ausgeschaltet werden. • Taste 17 drücken, um die Beleuchtung einzuschalten. • Taste 17 drücken, um die Beleuchtung wieder auszuschal- ten. Kaminhaube SY-3503C6-E-C-900... -
Seite 22: Pflege Und Wartung
Geflecht nicht verbiegt oder knickt. • Setzen Sie Fettfilter nach der Reinigung erst wieder ein, wenn sie völlig getrocknet sind. • Reinigen Sie den Fettfilter einmal im Monat – bei Bedarf häufiger – im Geschirrspüler (bis 65 °C) oder in warmer Spülmittellauge. Kaminhaube SY-3503C6-E-C-900... -
Seite 23: Kohlefilter Erneuern (Nur Bei Umluftbetrieb)
Daten“, Seite 32. 1. Netzstecker ziehen oder Strom an der entsprechenden Haupt sicherung abschalten. 2. Abdeckung 10 nach unten klappen. 3. Die Verriegelungen 11 der Fettfilter 12 nach hinten schieben und die Fettfilter 12 vorsichtig nach unten entnehmen. Kaminhaube SY-3503C6-E-C-900... -
Seite 24: Halogenlampen Wechseln
Fall mit unserem EXPERTEN-TEAM in Verbindung (siehe „Unser Service“ auf Seite 27). VORSICHT Verbrennungsgefahr! Halogenlampen werden im Betrieb sehr heiß. • Lassen Sie die Halogenlampe abkühlen, bevor Sie die Abdeckung abnehmen und die Lampe ausbauen. Kaminhaube SY-3503C6-E-C-900... - Seite 25 Schrau bendreher vorsichtig anheben und abnehmen. 3. Die Glasabdeckung 19 ebenfalls entnehmen. 4. Die defekte Lampe 20 aus dem Sockel herausziehen und eine neue Lampe einsetzen. 5. Die Glasabdeckung 19 und den Abdeckrahmen 18 wie- der auf setzen. 6. Stromversorgung wieder herstellen. Kaminhaube SY-3503C6-E-C-900...
-
Seite 26: Allgemeines
Prüfen Sie, ob der Abluftschlauch ge- knickt oder zu lang. knickt oder zu lang ist. Öl tropft vom Gerät Fettfilter verschmutzt. Fettfilter reinigen (siehe Seite 22). herunter Schwirrender Ton Fremdkörper im Ventilator. Rufen Sie unser EXPERTEN-TEAM an (siehe nächste Seite). Kaminhaube SY-3503C6-E-C-900... -
Seite 27: Unser Service
Damit wir Ihnen schnell helfen können, nennen Sie uns bitte: Sa. 8 – 16 (0,20 €/Anruf aus dem dt. Festnetz, Mobilfunk max. 0,60 €/Anruf) Gerätebezeichnung: Kaminhaube SY-3503C6-E-C-900 Bestellnummer: 434 768 Hinweis für unsere Kunden in Österreich: Bitte wenden Sie sich an die Fachberatungs-Hot- line Ihres Versandhauses. -
Seite 28: Umweltschutz Leicht Gemacht
Weitere Informationen zu diesem Thema finden Sie auch auf den Service-Seiten unseres aktuellen Hauptkataloges oder auf unse- rer Internetseite unter der Rubrik Service. Entsorgung der Kohlefilter für Umluftbe- trieb Die verbrauchten Kohlefilter können Sie mit dem Hausmüll ent- sorgen. Kaminhaube SY-3503C6-E-C-900... - Seite 29 – Reduzieren Sie nicht den Querschnitt des Gebläsestutzens. Je größer der Durchmesser des Abluftrohres und je glatter die Innenfläche ist, desto besser ist der Abzug. – Wählen Sie einen Mauerkasten mit Außenwandjalousien, die sich beim Betrieb völlig öffnen. Kaminhaube SY-3503C6-E-C-900...
-
Seite 30: Stichwortverzeichnis
Technische Daten 32 Entsorgung Umluftbetrieb 11,20 Gerät 28 Umweltschutz 28 Kohlefilter 28 Wanddurchbruch 14 Fehlersuchtabelle 26 Werkzeuge 13 Fettfilter reinigen 22 Frittieren 7 Zubehör 2 Gebläse 21 Gerätebezeichnung 27 Halogenlampe 24 Kernbohrung 8,14 Kohlefilter 10,20,23 Kontrolle 2 Lampe auswechseln 24 Kaminhaube SY-3503C6-E-C-900... - Seite 31 Information Kaminhaube SY-3503C6-E-C-900...
-
Seite 32: Technische Daten
Allgemeines Technische Daten Datenblatt für Dunstabzugshauben nach der Verordnung (EU) Nr. 65/2014 und Verordnung (EU) Nr. 66/2014 Hersteller Hanseatic Modellkennung / Artikelnummer SY-3503C6-E-C-900 / 434 768 Jährlicher Energieverbrauch *) = 128,3 kWh/a hood Energieeffizienzklasse *) Fluiddynamische Effizienz *) = 14,2...
