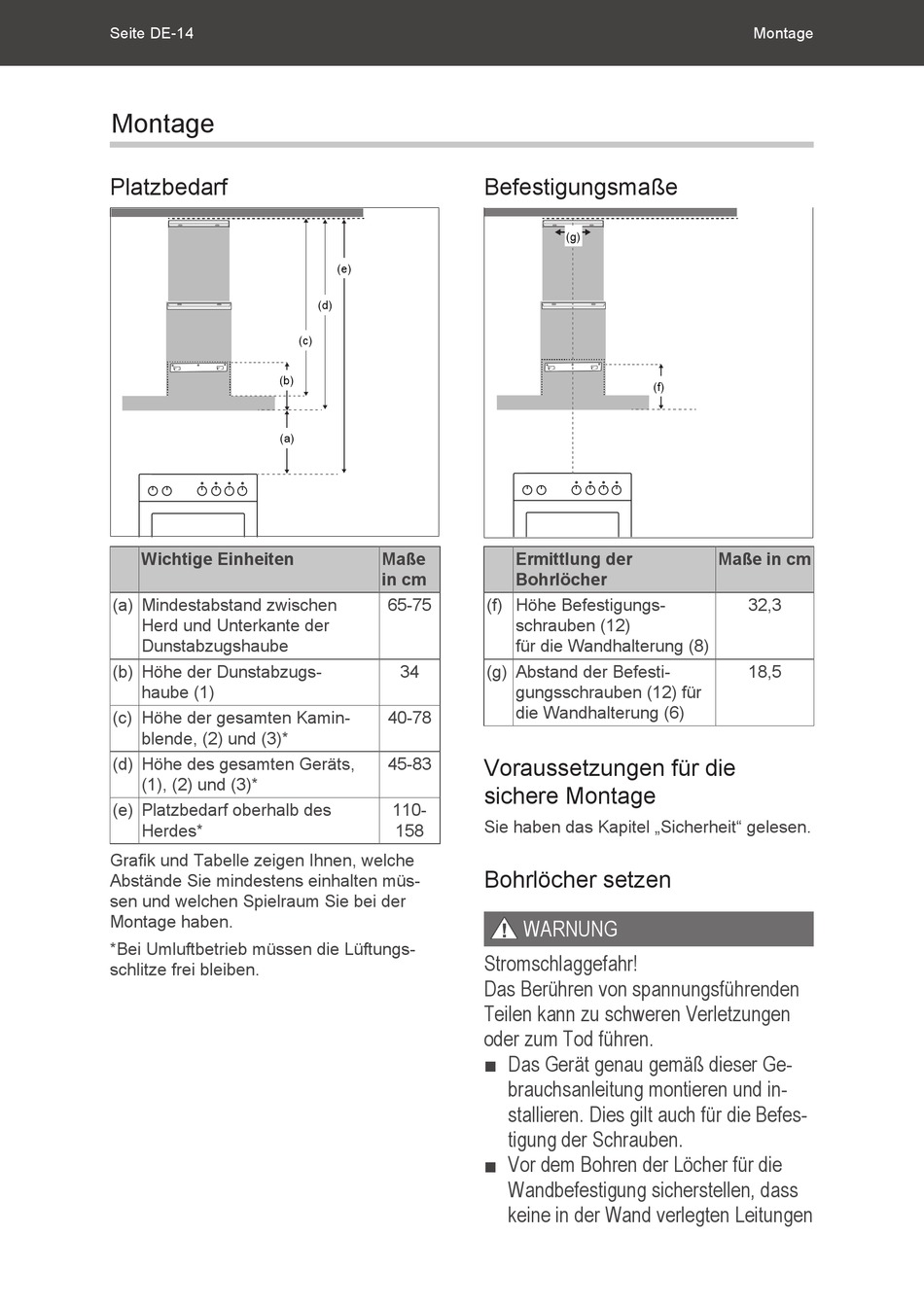

Seite DE-14
Montage
Platzbedarf
(b)
(a)
Wichtige Einheiten
(a) Mindestabstand zwischen
Herd und Unterkante der
Dunstabzugshaube
(b) Höhe der Dunstabzugs-
haube (1)
(c) Höhe der gesamten Kamin-
blende, (2) und (3)*
(d) Höhe des gesamten Geräts,
(1), (2) und (3)*
(e) Platzbedarf oberhalb des
Herdes*
Grafik und Tabelle zeigen Ihnen, welche
Abstände Sie mindestens einhalten müs-
sen und welchen Spielraum Sie bei der
Montage haben.
*Bei Umluftbetrieb müssen die Lüftungs-
schlitze frei bleiben.
(e)
(d)
(c)
Maße
in cm
65-75
34
40-78
45-83
110-
158
Befestigungsmaße
(g)
(f)
Ermittlung der
Bohrlöcher
(f) Höhe Befestigungs-
schrauben (12)
für die Wandhalterung (8)
(g) Abstand der Befesti-
gungsschrauben (12) für
die Wandhalterung (6)
Voraussetzungen für die
sichere Montage
Sie haben das Kapitel „Sicherheit" gelesen.
Bohrlöcher setzen
WARNUNG
Stromschlaggefahr!
Das Berühren von spannungsführenden
Teilen kann zu schweren Verletzungen
oder zum Tod führen.
Das Gerät genau gemäß dieser Ge-
n
brauchsanleitung montieren und in-
stallieren. Dies gilt auch für die Befes-
tigung der Schrauben.
Vor dem Bohren der Löcher für die
n
Wandbefestigung sicherstellen, dass
keine in der Wand verlegten Leitungen
Montage
Maße in cm
32,3
18,5
