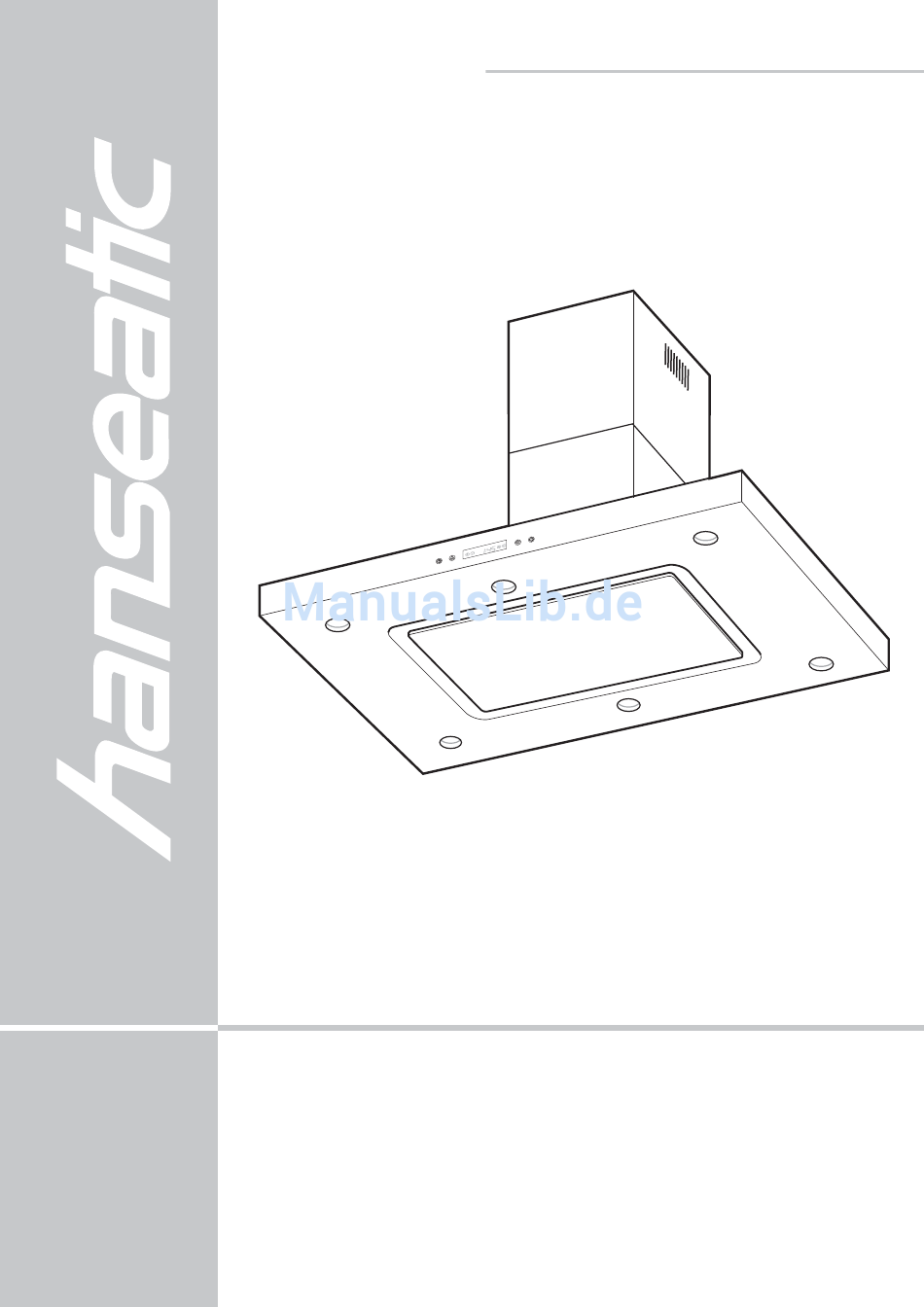

- Seite 1 SY-3503C2IS-E33-C-900 Gebrauchsanleitung Insel-Kaminhaube Anleitung, Nr.: 92847 HC 20141120 Bestellnummer: 792 890 Nachdruck, auch aus zugs wei se, nicht ge stat tet!
-
Seite 2: Information
0,20 Euro/Anruf Bewahren Sie alle Sicherheitshinweise und Anweisungen für Festnetz / Mobilfunk abweichend, die Zukunft auf. Geben Sie alle Sicherheitshinweise und An- max. 0,60 Euro/Anruf weisungen an jeden nachfolgenden Verwender des Produkts weiter. Inselkaminhaube SY-3503C2IS-E33-C-900... -
Seite 3: Inhaltsverzeichnis
Montage der Dunstabzughaube ..18 Kohlefilter für Umluftbetrieb einsetzen . . 18 Abschluss ......19 Inselkaminhaube SY-3503C2IS-E33-C-900... -
Seite 4: Minuten Für Ihre Sicherheit
Kundendienst oder eine ähnlich qualifizierte Person Festnetz / Mobilfunk abweichend, ersetzt werden, um Gefährdungen zu vermeiden. max. 0,60 Euro/Anruf • Reparaturen an Elektrogeräten dürfen nur von auto- risierten Fachkräften ausgeführt werden. Unsachge- mäß durchgeführte Reparaturen können erhebliche Gefahren für den Benutzer bedeuten. Inselkaminhaube SY-3503C2IS-E33-C-900... - Seite 5 Sollten Sie sich bei der Auswahl nicht sicher sein, las- sen Sie sich durch einen Fachmann beraten. • Benutzen Sie zur Montage eine stabile Stehleiter, und lassen Sie sich auf jeden Fall von einer zweiten Per- son helfen. Inselkaminhaube SY-3503C2IS-E33-C-900...
-
Seite 6: Besondere Sicherheitshinweise Für Abluft Betrieb
• Ein gefahrloser Betrieb ist möglich, wenn z.B. durch nicht verschließbare Öffnungen in Türen, Fenstern oder Zuluftmauerkästen die Verbrennungsluft nach- strömen kann, und wenn im Aufstellungsraum ein Un- terdruck von höchstens 0,04 mbar erreicht wird. Da- durch wird ein Rücksaugen der Abgase vermieden. Inselkaminhaube SY-3503C2IS-E33-C-900... - Seite 7 Bei Elektroherden können Sie die Abzugshaube auch tiefer hängen, sofern die örtlichen Gegebenheiten dies zulassen. • Flambieren Sie nicht unter der Dunstabzugshau- be! Es besteht Brandgefahr. Frittiert werden darf unter der Dunstabzugshaube wegen Brandgefahr nur unter ständiger Beobachtung. Inselkaminhaube SY-3503C2IS-E33-C-900...
- Seite 8 • Bedenken Sie: Je kürzer das Abzugsrohr ist und je weniger Krümmungen es hat, desto größer ist die Wir- kung der Abzugshaube. • Von Bundesland zu Bundesland gelten unterschiedli- che behördliche Vorschriften im Umgang mit der Ab- leitung der Abluft. Fragen Sie Ihren Bezirksschorn- steinfeger um Rat. Inselkaminhaube SY-3503C2IS-E33-C-900...
- Seite 9 • Werden im gleichen Raum auch offene Feuerstellen betrie- ben, erkundigen Sie sich vor Montage bei Ihrem Bezirks- schornsteinfeger nach den örtlichen Vorschriften. • Sind Sie Mieter einer Wohnung, ist die Genehmigung des Hauseigentümers erforderlich. • Beachten Sie unbedingt die Sicherheitshinweise. Inselkaminhaube SY-3503C2IS-E33-C-900...
-
Seite 10: Umluft- Oder Abluftbetrieb
Geruchsbelästigung stets sehr gering Nachteil: Wanddurchbruch (Kernbohrung) von 15,5 cm Durch- messer mit passendem Schlauchanschluss erforder- lich. Der Betrieb von offenen Feuerstellen im gleichen Raum ist nur eingeschränkt möglich (siehe „5 Minuten für Ihre Sicherheit ...“ ab Seite 4). Inselkaminhaube SY-3503C2IS-E33-C-900... -
Seite 11: Vorbereitung
Dübeln oder Schwerlastankern ge- nügend Halt zu bieten. • Verwenden Sie nur Montagematerial, das für die Be- schaffenheit Ihrer Decken und Wände geeignet ist. Sollten Sie sich bei der Auswahl nicht sicher sein, las- sen Sie sich durch einen Fachmann beraten. Inselkaminhaube SY-3503C2IS-E33-C-900... -
Seite 12: Werkzeuge Und Hilfsmittel
• Wird der Abluftschlauch durch eine Außenwand ge- führt, muss der Luftaustritt von außen mit einer Ab- deckung mit selbstöffnenden Schlitzen (nicht im Lie- ferumfang enthalten) versehen werden. Beauftragen Sie damit den Fachbetrieb, der den Wanddurchbruch vornimmt. Inselkaminhaube SY-3503C2IS-E33-C-900... -
Seite 13: Stromanschluss
Montage und während des Betriebs erreichbar ist. Damit später kein störendes Kabel sichtbar ist, sollten Sie den Stromanschluss vor der Montage genau planen. Lassen Sie die Montage und elektrische Installation der Dunst- abzugshaube nur von einer autorisierten Fachkraft vornehmen. Inselkaminhaube SY-3503C2IS-E33-C-900... -
Seite 14: Montage
Sollten Sie sich bei der Auswahl nicht sicher sein, las- sen Sie sich durch einen Fachmann beraten. • Benutzen Sie zur Montage eine stabile Stehleiter, und lassen Sie sich auf jeden Fall von einer zweiten Per- son helfen. Inselkaminhaube SY-3503C2IS-E33-C-900... -
Seite 15: Grundplatte Montieren
Anschluss für den Abluftschlauch befinden. 2. An diesen Punkt den Mittelpunkt der Grundplatte 7 so anle- gen, dass die breite Seite dorthin zeigt, von wo aus später die Dunstabzugshaube bedient werden soll und die zwölf Bohrlö- cher anzeichnen (siehe Abbildung). Inselkaminhaube SY-3503C2IS-E33-C-900... -
Seite 16: Montage Des Kamins
7. Die anderen vier Montageschienen 2 mit je vier Schrauben 8, vier Unterlegscheiben 11 und vier Muttern 10 so an die zuerst montierten Montageschienen schrauben, dass die Dunstab- zugshaube später in der gewünschten Höhe hängt. Die Montageschienen müssen sich auf mindestens 10 cm überlappen. Inselkaminhaube SY-3503C2IS-E33-C-900... - Seite 17 Blechschrauben 9 festschrauben. Die Befestigungslö- cher befinden sich unter der Gummidichtung – sind also nicht zu sehen, lassen sich aber mit der Schraube „ertasten“. Bitte beachten! • Dieser Arbeitsschritt entfällt, wenn die Dunstabzugshau- be im Umluftbetrieb betrieben werden soll! Inselkaminhaube SY-3503C2IS-E33-C-900...
-
Seite 18: Montage Der Dunstabzughaube
Der Kohlefilter (Geruchsfilter) ist mit Aktivkohle gefüllt, die die Küchendünste während des Kochens reduziert. Bei häufigem Gebrauch sollten Sie diesen Filter regelmäßigem wechseln. Se- hen Sie dazu auch das Kapitel „Pflege und Wartung – Kohlefilter erneuern“ auf Seite 24. Inselkaminhaube SY-3503C2IS-E33-C-900... -
Seite 19: Abschluss
22. Die Fettfilter 13 mit dem hinteren Ende in die Aussparung (siehe Pfeile) unten an der Dunstabzugshaube setzen. Die Verriegelung nach hinten schieben, die Fettfilter 13 nach oben hin zuklappen und die Verriegelung wieder loslassen. 23. Stromversorgung einschalten (sofern noch nicht gesche- hen). Inselkaminhaube SY-3503C2IS-E33-C-900... -
Seite 20: Bedienung
Die Beleuchtung kann unabhängig vom Gebläsebetrieb ein- und ausgeschaltet werden. 1. Taste 16 drücken, um die Beleuchtung einzuschalten. Die Beleuchtung wird angeschaltet und im Anzeigefenster 17 er- scheint . 2. Taste 16 erneut drücken, um die Beleuchtung auszuschal- ten. Inselkaminhaube SY-3503C2IS-E33-C-900... -
Seite 21: Gebläse
5. Wenn die gewünschte Gebläselaufzeit eingestellt ist, kurz Taste 15 drücken. Die Anzeige zählt die Zeit jetzt bis auf 00 Minuten herunter und schaltet dann das Gebläse ab. 6. Um das Gebläse vorzeitig auszuschalten, Taste 19 drü- cken. Inselkaminhaube SY-3503C2IS-E33-C-900... -
Seite 22: Allgemeines
– im Geschirrspüler (bis 65 °C) oder in warmer Spülmittellauge. 1. Netzstecker ziehen oder Strom an der entsprechenden Haupt sicherung abschalten. 2. Die Verriegelung der Fettfilter 13 nach hinten schieben und die Fettfilter 13 vorsichtig nach unten abnehmen. Inselkaminhaube SY-3503C2IS-E33-C-900... -
Seite 23: Kohlefilter Erneuern (Nur Bei Umluftbetrieb)
Verriegelungen einrasten lassen. 5. Die Fettfilter 13 hinten in die Aussparung einsetzen (siehe Pfeile). 6. Die Verriegelung nach hinten schieben, die Fettfilter 13 oben andrücken und die Verriegelung loslassen. Die Fettfilter 13 rasten ein. 7. Stromversorgung wieder herstellen. Inselkaminhaube SY-3503C2IS-E33-C-900... -
Seite 24: Bei Einem Defekt Der Led
Sollte eine der LEDs nicht mehr funktionieren, darf sie Mo. bis Fr. 7 –20 nur von einem autorisierten Servicetechniker ausge- Sa. 8 –16 wechselt werden. Wenden Sie sich bei Bedarf an unser 0,20 Euro/Anruf EXPERTEN-TEAM. Festnetz / Mobilfunk abweichend, max. 0,60 Euro/Anruf Inselkaminhaube SY-3503C2IS-E33-C-900... -
Seite 25: Wenn's Mal Ein Problem Gibt
Prüfen Sie, ob der Abluftschlauch ge- knickt oder zu lang. knickt oder zu lang ist. Öl tropft vom Gerät Fettfilter verschmutzt. Fettfilter reinigen (siehe Seite 23). herunter Schwirrender Ton Fremdkörper im Ventilator. Rufen Sie unser EXPERTEN-TEAM an (siehe nächste Seite). Inselkaminhaube SY-3503C2IS-E33-C-900... -
Seite 26: Unser Service
EXPERTEN-TEAM an: Sa. 8 –16 Damit wir Ihnen schnell helfen können, nennen Sie uns bitte: 0,20 Euro/Anruf Gerätebezeichnung: Festnetz / Mobilfunk abweichend, Inselkaminhaube SY-3503C2IS-E33-C-900, max. 0,60 Euro/Anruf Bestellnummer: 792 890 Hinweis für unsere Kunden in Österreich: Bitte wenden Sie sich an die Fachberatungs-Hotline Ihres Versandhauses. -
Seite 27: Umweltschutz Leicht Gemacht
Weitere Informationen zu diesem Thema finden Sie auch auf den Service-Seiten unseres aktuellen Hauptkataloges oder auf unse- rer Internetseite unter der Rubrik Service. Entsorgung der Kohlefilter für Umluftbe- trieb Die verbrauchten Kohlefilter können Sie mit dem Hausmüll ent- sorgen. Inselkaminhaube SY-3503C2IS-E33-C-900... - Seite 28 – Reduzieren Sie nicht den Querschnitt des Gebläsestutzens. Je größer der Durchmesser des Abluftrohres und je glatter die Innenfläche ist, desto besser ist der Abzug. – Wählen Sie einen Mauerkasten mit Außenwandjalousien, die sich beim Betrieb völlig öffnen. Inselkaminhaube SY-3503C2IS-E33-C-900...
- Seite 29 Umweltschutz leicht gemacht Allgemeines Inselkaminhaube SY-3503C2IS-E33-C-900...
- Seite 30 Allgemeines Umweltschutz leicht gemacht Inselkaminhaube SY-3503C2IS-E33-C-900...
-
Seite 31: Stichwortverzeichnis
Tragkraft der Decke 7,11 Deckendurchbruch 8,12,13 Umluftbetrieb 10,18 Entsorgung Umweltschutz 27 Gerät 27 Werkzeuge 12 Fehlersuchtabelle 25 Fettfilter reinigen 22 Frittieren 7 Zubehör 11 Gebläse 20,21 Gerätebezeichnung 26 Kernbohrung 8,12,13 Kohlefilter 11,18,23 Kontrolle 2 Montagestelle 7,11 Problem beheben 25 Inselkaminhaube SY-3503C2IS-E33-C-900... -
Seite 32: Technische Daten
Technische Daten Datenblatt für Dunstabzugshauben nach der Verordnung (EU) Nr. 65/2014 und Verordnung (EU) Nr. 66/2014 Hersteller Hanseatic Modellkennung / Artikelnummer SY-3503C2IS-E33-C-900 / 792 890 Jährlicher Energieverbrauch *) = 104,8 kWh/a hood Energieeffizienzklasse *) Fluiddynamische Effizienz *) = 12,9 hood...
