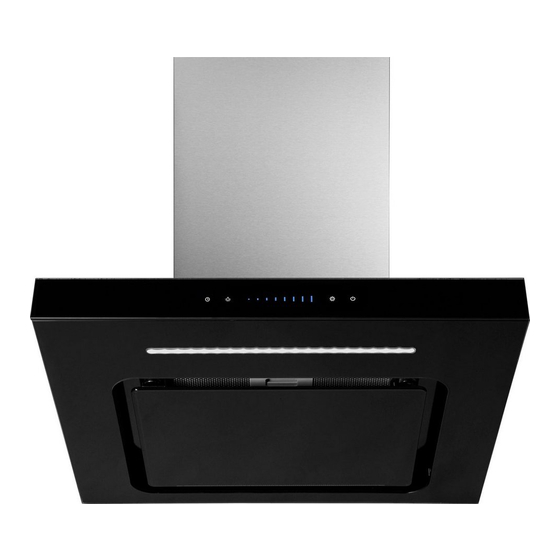

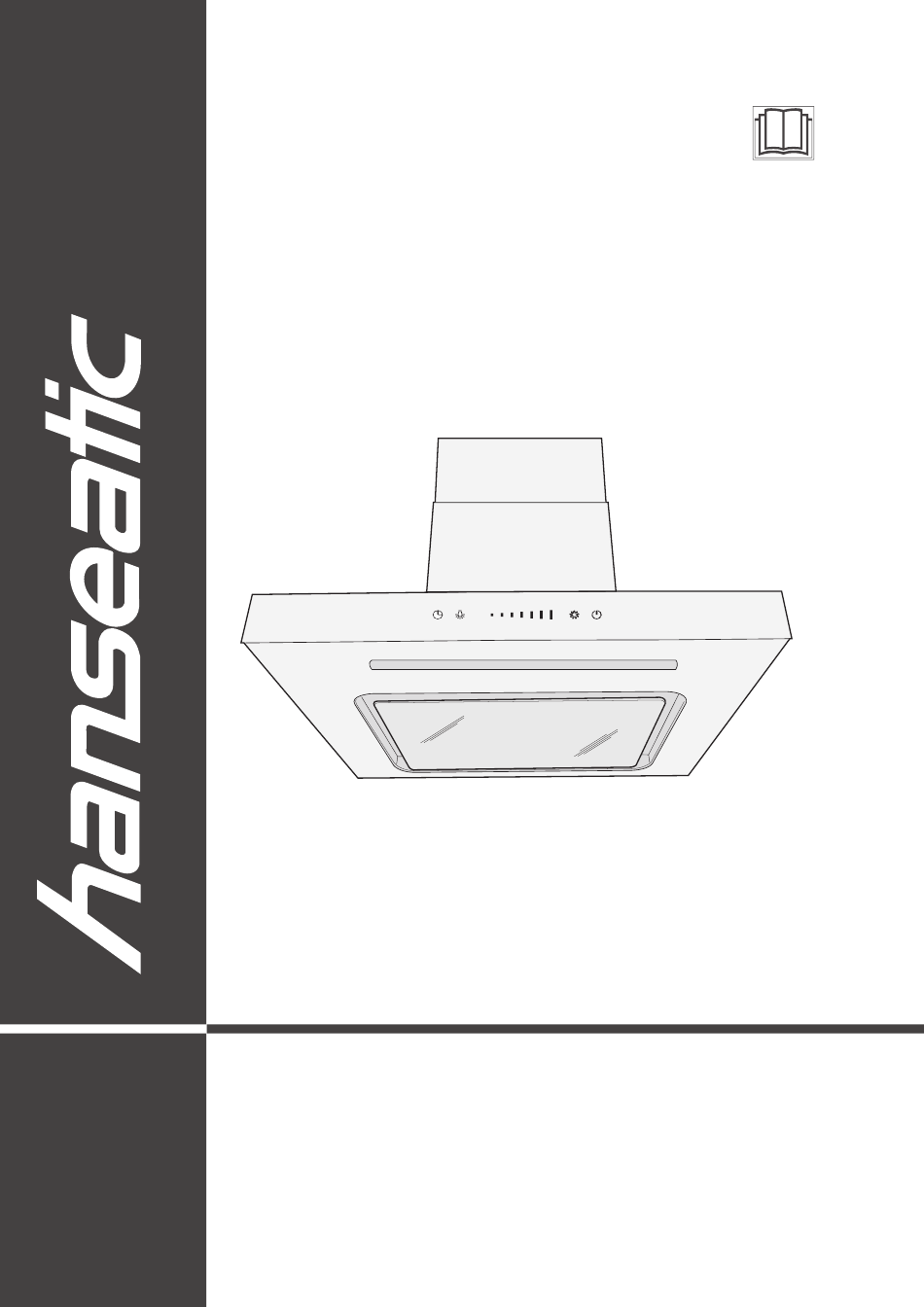

- Seite 1 SY-3503C5-E12-C29-L191-600 Gebrauchsanleitung Wand-Dunstabzugshaube Anleitung/Version: 196376_DE_20210729 Artikel-Nr.: 49116546 Nachdruck, auch aus zugs wei se, nicht ge stat tet!
-
Seite 2: Inhaltsverzeichnis
Seite DE-2 Inhaltsverzeichnis Inhaltsverzeichnis Begriffs- und Symbolerklärung ..DE-3 Pflege und Wartung ... . . DE-19 Gehäuse reinigen ....DE-19 Fettfilter reinigen . -
Seite 3: Begriffs- Und Symbolerklärung
Seite DE-3 Begriffs- und Symbolerklärung Begriffs- und Symbolerklärung Folgende Begriffe und Symbole finden Sie in Bevor Sie das Gerät benut- dieser Gebrauchsanleitung. zen, le sen Sie bit te zu erst die Si cher heits hin wei se und WARNUNG die Ge brauchs an lei tung aufmerksam Dieser Signalbegriff bezeichnet eine Gefähr- durch. -
Seite 4: Sicherheit
Seite DE-4 Sicherheit Sicherheit Risiken für bestimmte Bestimmungsgemäßer Personengruppen Gebrauch WARNUNG Das Gerät ist zum Absaugen von Koch- und Bratdünsten über einer Kochstelle im privaten Erstickungsgefahr! Haushalt bestimmt. ■ Kinder nicht mit der Verpackungsfolie Das Gerät ist nicht für den gewerblichen Ein- spielen lassen. -
Seite 5: Risiken Im Umgang Mit Elektrischen Haushaltsgeräten
Seite DE-5 Sicherheit ■ Das Gerät darf erst nach Abschluss Risiken im Umgang mit elektrischen Haushaltsgeräten sämtlicher Installations- und Monta- gearbeiten an das elektrische Netz WARNUNG angeschlossen werden. ■ Niemals das Gehäuse öffnen. Stromschlaggefahr! ■ Netzkabel / Netzstecker Das Berühren spannungsführender Tei- –... -
Seite 6: Risiken Im Umgang Mit Dunstabzugshauben
Seite DE-6 Sicherheit ■ In diesem Gerät befi nden sich elektri- Risiken im Umgang mit Dunstabzugshauben sche und mechanische Teile, die zum Schutz gegen Gefahrenquellen uner- WARNUNG lässlich sind. Bei Reparaturen dürfen ausschließlich Teile verwendet wer- Stromschlaggefahr! ■ Gerät genau gemäß dieser Ge- den, die den ursprünglichen Geräte- daten entsprechen. -
Seite 7: Risiken Bei Abluftbetrieb
Seite DE-7 Sicherheit Risiken bei Abluftbetrieb VORSICHT Verletzungsgefahr! WARNUNG ■ Bei der Montage beachten, dass eini- Erstickungs-/Explosionsgefahr! ge Teile scharfe Kanten aufweisen. Dem Raum, in dem eine Dunstabzugs- ■ Zur Montage eine stabile Stehleiter haube im Abluftbetrieb arbeitet, wird benutzen. durch das Gebläse Luft entzogen und ■... - Seite 8 Seite DE-8 Sicherheit HINWEIS Gefahr von Sachschäden! ■ Zum Abluftbetrieb ist ein Wand- bzw. Deckendurchbruch mit einem Durch- messer von mindestens 15,5 cm er- forderlich. ■ Wir empfehlen Ihnen, diesen Durch- bruch (Kernbohrung) von einem Fach- betrieb (Elektroinstallation) vorneh- men zu lassen.
-
Seite 9: Lieferung
Seite DE-9 Lieferung Lieferung Lieferumfang Die zur Wandmontage benötig ten Schrauben und Dübel gehören nicht zum Lieferumfang, da deren Art und Abmessungen von der Wandbeschaf- fenheit abhängig sind. Bitte lassen Sie sich hierzu im Fachhan- del beraten (siehe „Benötigtes Monta- ge-Material“... -
Seite 10: Umluft- Oder Abluftbetrieb
Seite DE-10 Umluft- oder Abluftbetrieb? Umluft- oder Abluftbetrieb? Die Grafiken zeigen an einem Beispiel, wohin die angesaugten Dämpfe geleitet werden. Sie zeigen nicht das hier beschriebene Gerät. Umluftbetrieb Abluftbetrieb Beim Umluftbetrieb werden die Küchen- Beim Abluftbetrieb werden die Küchendünste dünste angesaugt und nach der Reinigung angesaugt, über den Fettfilter gereinigt und durch die oberen Luftaustrittsöffnungen über den Abluftschlauch ins Freie geleitet. -
Seite 11: Vorbereitungen Zur Montage
Seite DE-11 Vorbereitungen zur Montage Vorbereitungen zur Montage Für Abluftbetrieb Stromanschluss WARNUNG WARNUNG Erstickungs-/Explosionsgefahr! Stromschlaggefahr! ■ Dunstabzugshaube niemals an einen ■ Der Netzstecker muss möglichst wäh- Belüftungsschacht bzw. Raum- oder Ab- rend des Betriebs zugänglich sein, gaskamin anschließen! Die abgeführte d. -
Seite 12: Benötigtes Montage-Material
Seite DE-12 Benötigtes Montage-Material Benötigtes Montage-Material Teileliste Werkzeuge und Hilfsmittel Sie benötigen: – Schraubendreher – Bohrmaschine mit Steinbohrer, passend zu den Schrauben (11) und (12). – Maßband/Zollstock – Wasserwaage – Bleistift – Stabile Stehleiter – Arbeitshandschuhe Wir empfehlen außerdem, eine weitere Per- son zur Hilfe hinzuzuziehen. -
Seite 13: Montage
Seite DE-13 Montage Montage Platzbedarf Befestigungsmaße Maße Maße Ermittlung Bohrlöcher: Wichtige Einheiten in cm in cm (f) Höhe der 3 Befestigungsschrau- (a) Mindestabstand zwischen 34,5 ben (12) für Wandhalterung (8): 65–75 Herd und Unterkante der Dunstabzugshaube: (g) Abstand der Bestigungsschrauben 19,7 (12) für die Wandhalterung (6): (b) Höhe der Dunstabzugshau-... -
Seite 14: Bohrlöcher Setzen
Seite DE-14 Montage Bohrlöcher setzen Dunstabzugshaube anbringen WARNUNG Verletzungsgefahr! Unsachgemäße Installation des Geräts kann zu Verletzungen führen. ■ Vor dem Bohren von Löchern sicher- stellen, dass keine in der Wand ver- legten Leitungen (Strom, Gas, Wasser etc.) beschädigt werden; mit einem Leitungssuchgerät überprüfen. -
Seite 15: Abluftschlauch Anbringen
Seite DE-15 Montage Abluftschlauch anbringen 3. Drehen Sie zwei Blechschrauben (9) von außen durch das Halteblech (7) und die Der Abluftschlauch (4) muss montiert werden, untere Kaminblende (3). Ziehen Sie die wenn Sie die Dunstabzugshaube im Abluftbe- Schrauben nur leicht an. trieb nutzen wollen. -
Seite 16: Letzte Schritte
Seite DE-16 Montage Letzte Schritte WARNUNG! Nehmen Sie nie ein beschädigtes Gerät in Betrieb. 4. Ziehen Sie die blauen Schutzfolien ab. Die Montage ist damit abgeschlossen. 1. Führen Sie das Netzkabel durch die Ka- minblende und stecken Sie den Netzste- cker in eine vorschriftsmäßig installierte Steckdose. -
Seite 17: Bedienung
Seite DE-17 Bedienung Bedienung Beleuchtung Die Dunstabzugshaube ist mit einer LED-Lam- pe ausgestattet. • Um die Beleuchtung ein- oder auszuschal- ten, berühren Sie den Sensor (14) Gerät ein- und ausschalten Um das Gerät • einzuschalten, berühren Sie den Sen- sor (17) Die Hintergrund-Beleuchtung schaltet ein, und der Motor arbeitet mit kleiner Geblä- Bedienelemente... -
Seite 18: Aktivkohlefilter
Seite DE-18 Bedienung Energiespartipps 1. Stellen Sie das Gebläse auf die ge- wünschte Stufe, wie oben beschrieben. – Lassen Sie das Gebläse nur gezielt laufen, 2. Berühren Sie den Timer-Sensor (13) da sonst unnötig Energie verbraucht wird. Die Sensorbeleuchtung blinkt. –... -
Seite 19: Pflege Und Wartung
Seite DE-19 Pflege und Wartung Pflege und Wartung Fettfilter reinigen WARNUNG Verletzungsgefahr! HINWEIS ■ Vor dem Reinigen der Dunstabzugs- Gefahr von Sachschäden! haube oder dem Filterwechsel Netz- ■ Fettfi lter vorsichtig behandeln, damit stecker ziehen. Sollte der Netzstecker das feine Gefl echt nicht verbiegt oder schwer zugängig sein, entsprechende knickt. -
Seite 20: Aktivkohlefilter Einsetzen/Ersetzen De-20 Beleuchtung Auswechseln
Seite DE-20 Pflege und Wartung Aktivkohlefilter einsetzen/ ersetzen (19) Die Aktivkohlefilter dienen der Geruchsbesei- tigung. Sie müssen erneuert werden, wenn die beim Kochen entstehenden Gerüche nicht mehr ausreichend gefiltert werden. Bei häufigem Gebrauch sollten Sie die Filter regelmäßig erneuern, mindestens aber alle 6 Monate überprüfen. - Seite 21 Seite DE-21 Pflege und Wartung (24) (19) (20) (21) (23) (22) 3. Nur beim Ersetzen: Lösen Sie den Ak- tivkohlefilter (23), indem Sie die beiden 5. Setzen Sie einen Fettfilter (20) mit den Verriegelungen (24) herunterdrücken, und Zapfen (21) in die Aussparungen (22). entnehmen Sie ihn.
-
Seite 22: Fehlersuchtabelle
Seite DE-22 Fehlersuchtabelle Fehlersuchtabelle Bei allen elektrischen Geräten können Störungen auf tre ten. Da bei muss es sich nicht um ei nen Defekt am Gerät handeln. Prüfen Sie des halb bitte an hand der Ta bel le, ob Sie die Störung be sei- ti gen können. -
Seite 23: Service
Durch Nichtbeachtung dieser Anleitung ver ur sach te Schäden können nicht anerkannt werden. Damit wir Ihnen schnell helfen können, nennen Sie uns bitte: Gerätebezeichnung Bestellnummer 49116546 hanseatic Wand-Dunstabzugshaube SY-3503C5-E12-C29-L191-600 12832353 Aktivkohlefilter (nur für Umluftbetrieb notwendig) Allgemeiner Service Wenden Sie sich mit Fragen, Reklamationen und Zubehörbestellung bitte an die Produktberatung Ihres Versandhauses. -
Seite 24: Entsorgung Und Abfallvermeidung
Seite DE-24 Entsorgung und Abfallvermeidung Entsorgung und Abfallvermeidung Unser Beitrag zum Schutz der Elektro-Altgeräte Ozonschicht umweltgerecht entsorgen Unsere Verpackungen wer den aus Elektrogeräte enthalten Schadstoffe um welt freund li chen, wie der ver wert- und wertvolle Ressourcen. ba ren Materialien hergestellt: Jeder Verbraucher ist deshalb ge- –... -
Seite 25: Produktdatenblatt Gemäß Vo (Eu) Nr. 65/2014
Seite DE-25 Produktdatenblatt gemäß VO (EU) Nr. 65/2014 Produktdatenblatt gemäß VO (EU) Nr. 65/2014 Warenzeichen hanseatic Modellkennung 49116546 / SY-3503C5-E12-C29-L191- Jährlicher Energieverbrauch 19,7 kWh/Jahr Energieeffizienzklasse auf einer Skala A+++ (höchste Effizienz) bis D (geringste Effizienz) Fluiddynamische Effizienz 29,3 Klasse für die fluiddynamische Effizienz auf einer Skala A (höchste Effizienz) bis G... -
Seite 26: Produktinformation Gemäß Vo (Eu) Nr. 66/2014
Seite DE-26 Produktinformation gemäß VO (EU) Nr. 66/2014 Produktinformation gemäß VO (EU) Nr. 66/2014 Modellkennung 49116546 / SY-3503C5-E12-C29-L191- Jährlicher Energieverbrauch 19,7 kWh/a Zeitverlängerungsfaktor Fluiddynamische Effizienz 29,3 Energieeffizienzindex 43,5 Gemessener Luftvolumenstrom im Bestpunkt 240,2 m³/h Gemessener Luftdruck im Bestpunkt 220 Pa Maximaler Luftstrom 490,4 m³/h Gemessene elektrische Eingangsleistung im... -
Seite 27: Technische Daten
Seite DE-27 Technische Daten Technische Daten Bestellnummer 49116546 Modell SY-3503C5-E12-C29-L191-600 Versorgungsspannung / Frequenz 220-240 V, 50 Hz Schutzklasse Gerätemaße (Breite × Tiefe) 60,0 cm × 50,0 cm Höhe gesamt 104,0 cm Höhe der Kaminblende 50 cm - 98 cm Anschluss Abluftschlauch Ø... - Seite 28 Seite DE-28 Technische Daten...
