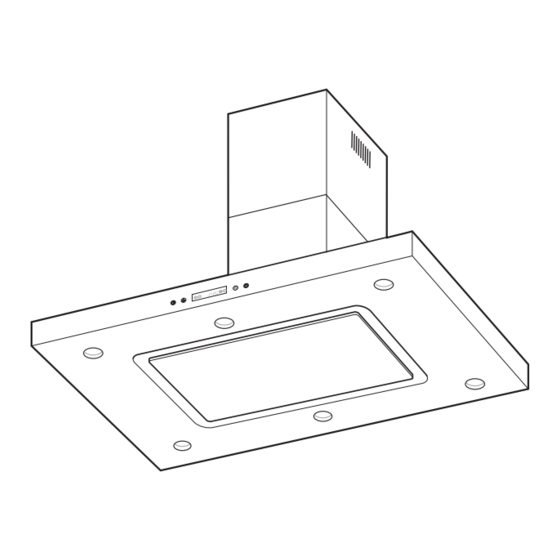

- Seite 1 SY-3503-C2IS-E33-C-900 Gebrauchsanleitung Insel-Kaminhaube Anleitung, Nr.: 92464 HC 20130826 Bestellnummer: 792 890 Nachdruck, auch aus zugs wei se, nicht ge stat tet!
-
Seite 2: Information
Nur so können Sie alle Funk tio nen si cher und zu ver läs sig nut zen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Geben Sie alle Sicherheitshinweise und An- weisungen an jeden nachfolgenden Verwender des Produkts weiter. Inselkaminhaube SY-3503-C2IS-E33-C-900... -
Seite 3: Inhaltsverzeichnis
Nur für Abluftbetrieb ....... 12 Dunstabzugshaube montieren ....13 Technische Daten ....27 Zubehör (nicht im Lieferumfang enthalten) ..........27 Inselkaminhaube SY-3503-C2IS-E33-C-900... -
Seite 4: Minuten Für Ihre Sicherheit
• Bevor Sie die Dunstabzugshaube reinigen oder die Filter wechseln, ziehen Sie den Netzstecker. Sollte der Netzstecker schwer zugänglich sein, schalten Sie den Strom an der entsprechenden Haussiche- rung ab. • Beim Herausziehen immer den Netzstecker selbst und niemals das Kabel anfassen. Inselkaminhaube SY-3503-C2IS-E33-C-900... - Seite 5 • Dieses Gerät kann von Kindern ab 8 Jahren sowie von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder be- züglich des sicheren Gebrauchs unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Inselkaminhaube SY-3503-C2IS-E33-C-900...
-
Seite 6: Gefahr Beschädigungs-/Verletzungsgefahr
Dem Raum, in dem eine Dunstabzugs- haube im Abluftbetrieb arbeitet, wird durch das Gebläse Luft entzogen und nach au- ßen transportiert. Wenn in diesem Raum gleichzeitig raumluftabhängige Feuerstätten (z.B. Gas- oder an- dere Brennstoffheizungen) in Betrieb sind, kann die- Inselkaminhaube SY-3503-C2IS-E33-C-900... - Seite 7 • Bei eigenständig durchgeführten Reparaturen, un- sachgemäßem Anschluss oder falscher Bedienung sind Haftung und Garantieansprüche ausgeschlossen. • Werden im gleichen Raum auch offene Feuerstel- len betrieben, erkundigen Sie sich vor Montage bei Ihrem Bezirksschornsteinfeger nach den örtlichen Vorschriften. Inselkaminhaube SY-3503-C2IS-E33-C-900...
- Seite 8 Sie sich auf jeden Fall von einer zweiten Person helfen. • Bei sehr starker Dunstentwicklung können Sie das Gebläse nach dem Kochen noch einige Minuten wei- terlaufen lassen. Lassen Sie das Gebläse nur gezielt laufen, da sonst unnötig Energie verbraucht wird. Inselkaminhaube SY-3503-C2IS-E33-C-900...
-
Seite 9: Teileliste
Sie benötigen: – 12 Rundkopfschrauben 6,0 x 50 mm 12 Dübel 8 mm oder – 12 Schwerlastanker (Maueranker) 8 mm Zubehör (nicht im Lieferumfang enthalten) – Kohlefilter (ohne Abbildung, erforderlich für Umluftbetrieb) Bezugsquelle siehe Kapitel „Technische Daten“, Seite 28. Inselkaminhaube SY-3503-C2IS-E33-C-900... -
Seite 10: Informationen Zur Montage
Haftung und Garantieansprüche ausgeschlos- sen. • Werden im gleichen Raum auch offene Feuerstel- len betrieben, erkundigen Sie sich vor Montage bei Ihrem Bezirksschornsteinfeger nach den örtlichen Vorschriften. • Sind Sie Mieter einer Wohnung, ist die Genehmigung des Hauseigentümers erforderlich. Inselkaminhaube SY-3503-C2IS-E33-C-900... -
Seite 11: Stromanschluss
Es muss die gesetzliche Vorschrift eingehalten werden, dass der Stecker zugänglich ist. D.h., auch nach Montage der Blende müs- sen Sie den Stecker erreichen können. Lassen Sie die Montage und elektrische Installation der Dunst- abzugshaube nur von einer autorisierten Fachkraft vornehmen! Inselkaminhaube SY-3503-C2IS-E33-C-900... -
Seite 12: Vorbereitung
Abdeckung mit selbstöffnenden Schlitzen (nicht im Lieferumfang enthalten) versehen werden. Beauftragen Sie damit den Fachbetrieb, der den Wanddurchbruch vornimmt. Bevor Sie die Haube montieren, muss der Deckendurchbruch ( Kernbohrung) durch einen Fachbetrieb fertiggestellt sein. Inselkaminhaube SY-3503-C2IS-E33-C-900... -
Seite 13: Dunstabzugshaube Montieren
Gasherden mindestens 65 cm betragen. Beachten Sie jedoch unbedingt die Gebrauchsanleitung Ihres Gasherdes! Wenn dort ein größerer Abstand vorge- schrieben ist, muss dieser berücksichtigt werden. • Bei Elektroherden können Sie die Abzugshaube auch tiefer hängen, sofern die örtlichen Gegeben- heiten dies zulassen. Inselkaminhaube SY-3503-C2IS-E33-C-900... - Seite 14 Seite dorthin zeigt, von wo aus später die Dunstabzugshaube bedient werden soll und die zwölf Bohrlö- cher anzeichnen (siehe Abbildung). 3. An den markierten Stellen Löcher mit einem Durchmesser von 8 mm und ausreichender Tiefe in die Decke bohren. Inselkaminhaube SY-3503-C2IS-E33-C-900...
- Seite 15 über die Montageschienen nach oben zur Grundplatte führen. Die Blende ist nicht quadratisch – falls die Blende nicht passt, drehen Sie sie um eine Vierteldrehung. 10. Die Kaminblende 4 mit vier Blechschrauben 9 an der Grund- platte festschrauben. Inselkaminhaube SY-3503-C2IS-E33-C-900...
- Seite 16 14. Nur bei Abluftbetrieb: Abluftschlauch 3 auf den Anschluss der Rückschlagklappe 6 aufstecken. 15. Netzkabel verdeckt in den Kaminblenden zur Steckdose füh- ren und in eine Steckdose stecken. Hinweis: Wenn der Netzstecker in die Steckdose gesteckt wird, ertönt ein Signalton („Piep“). Inselkaminhaube SY-3503-C2IS-E33-C-900...
- Seite 17 22. Die Fettfilter 13 mit dem hinteren Ende in die Aussparung (siehe Pfeile) unten an der Dunstabzugshaube setzen. Die Verriegelung nach hinten schieben, die Fettfilter 13 nach oben hin zuklappen und die Verriegelung wieder loslassen. 23. Stromversorgung einschalten (sofern noch nicht gesche- hen). Inselkaminhaube SY-3503-C2IS-E33-C-900...
-
Seite 18: Bedienung
Die Beleuchtung kann unabhängig vom Gebläsebetrieb ein- und ausgeschaltet werden. 1. Taste B drücken, um die Beleuchtung einzuschalten. Die Beleuchtung wird angeschaltet und im Anzeigefenster C er- scheint . 2. Taste B erneut drücken, um die Beleuchtung auszuschal- ten. Inselkaminhaube SY-3503-C2IS-E33-C-900... -
Seite 19: Gebläse
Gebläselaufzeit automatisch. 5. Wenn die gewünschte Gebläselaufzeit eingestellt ist, kurz Taste A drücken. Die Anzeige zählt die Zeit jetzt bis auf 00 Minuten herunter und schaltet dann das Gebläse ab. 6. Um das Gebläse vorzeitig auszuschalten, Taste E drücken. Inselkaminhaube SY-3503-C2IS-E33-C-900... -
Seite 20: Pflege Und Wartung
Geschirr auswaschen. 4. Sind die Fettfilter vollständig getrocknet, die Fettfilter hinten in die Aussparung einsetzen. 5. Die Verriegelung nach hinten schieben, die Fettfilter 13 oben andrücken und die Verriegelung loslassen. Die Fettfilter 13 rasten ein. 6. Stromversorgung wieder herstellen. Inselkaminhaube SY-3503-C2IS-E33-C-900... -
Seite 21: Kohlefilter Erneuern (Nur Bei Umluftbetrieb)
Verriegelungen einrasten lassen. 5. Die Fettfilter 13 hinten in die Aussparung einsetzen (siehe Pfeile). 6. Die Verriegelung nach hinten schieben, die Fettfilter 13 oben andrücken und die Verriegelung loslassen. Die Fettfilter 13 rasten ein. 7. Stromversorgung wieder herstellen. Inselkaminhaube SY-3503-C2IS-E33-C-900... -
Seite 22: Wenn's Mal Ein Problem Gibt
Prüfen Sie, ob der Abluftschlauch ge- knickt oder zu lang. knickt oder zu lang ist. Öl tropft vom Gerät Fettfilter verschmutzt. Fettfilter reinigen (siehe Seite 20). herunter Schwirrender Ton Fremdkörper im Ventilator. Rufen Sie unser Experten-Team an (siehe nächste Seite). Inselkaminhaube SY-3503-C2IS-E33-C-900... -
Seite 23: Unser Service
Damit wir Ihnen schnell helfen können, nennen Sie uns bitte: Mo. bis Fr. 7 – 20 Gerätebezeichnung: Sa. 8 – 16 Inselkaminhaube SY-3503-C2IS-E33-C-900, (Festnetz 20 Cent/Anruf Bestellnummer: 792 890 Mobilfunk ma . 60 CentAnruf) Technik-Service Tel. 0 18 06 18 05 50 (0,20 €/Anruf Festnetz / Mobilfunk... -
Seite 24: Umweltschutz Leicht Gemacht
Weitere Informationen zu diesem Thema finden Sie auch auf den Service-Seiten unseres aktuellen Hauptkataloges oder auf un- serer Internetseite unter der Rubrik Service. Entsorgung der Kohlefilter für Umluftbetrieb Die verbrauchten Kohlefilter können Sie mit dem Hausmüll ent- sorgen. Inselkaminhaube SY-3503-C2IS-E33-C-900... -
Seite 25: Stichwortverzeichnis
Technische Daten 27 Tragkraft der Decke 6,9 Entsorgung Gerät 24 Umluftbetrieb 10,17 Umweltschutz 24 Fehlersuchtabelle 22 Fettfilter reinigen 20 Fritieren 5 Werkzeuge 12 Gebläse 18,19 Zubehör 2 Gerätebezeichnung 23 Gewicht 27 Kernbohrung 12 Kohlefilter 9,17,21 Kontrolle 2 Montagestelle 6,9 Inselkaminhaube SY-3503-C2IS-E33-C-900... -
Seite 28: Technische Daten
Dunstabzugshaube: ø 15,3 cm am Wanddurchbruch ø 15,0 cm max. Luftdurchsatz bei Abluft 700 m Schutzklasse: – Modellbezeichnung SY-3503-C2IS-E33-C-900 – Bestellnummer 792 890 Zubehör (nicht im Lieferumfang enthalten) – Kohlefilter, Bestellnummer 625 444, zu bestellen über unser Experten-Team Experten-Team.
