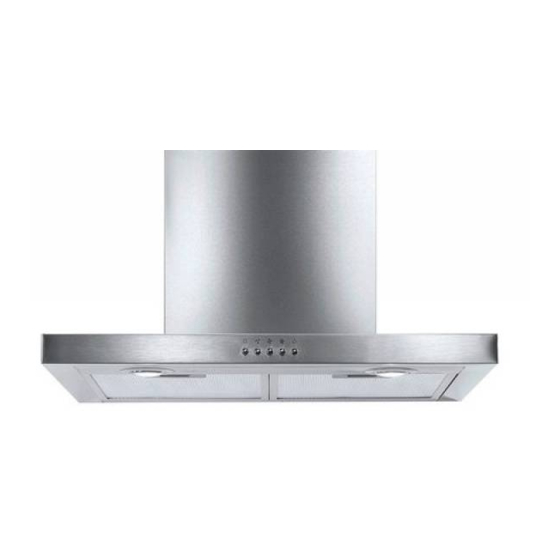

- Seite 1 SY-3503C-P-C1-600 (60 cm) SY-3503C-P-C1-900 (90 cm) Gebrauchsanleitung Kaminhaube Anleitung, Nr.: 91661 HC 20130409 Bestellnummer: 625381 (60 cm) Bestellnummer: 625634 (90 cm) Nachdruck, auch aus zugs wei se, nicht ge stat tet!
-
Seite 2: Information
Information Ihre Dunstabzugshaube stellt sich vor Diese Gebrauchsanleitung beschreibt zwei Dunstanzugshauben, die sich nur im Design und in der Anzahl der Fettfilter unterschei- den. Im Weiteren ist in den Abbildungen das Gerät mit zwei Fett- filtern gezeigt. Alle Beschreibungen gelten jedoch auch für das Gerät mit drei Fettfiltern. -
Seite 3: Inhaltsverzeichnis
Information Inhaltsverzeichnis Information Bedienung Ihre Dunstabzugshaube stellt sich vor 2 Bedienung Ausstattungsmerkmale Bedienelemente Kontrolle ist besser Gebläse Zubehör (nicht im Lieferumfang Pflege und Wartung enthalten) Reinigung Bestimmungsgemäßer Gebrauch Fettfilter reinigen Inhaltsverzeichnis (Abluft- und Umluftbetrieb) 5 Minuten für Ihre Sicherheit ... Kohlefilter erneuern Begriffserklärung (nur bei Umluftbetrieb) -
Seite 4: Minuten Für Ihre Sicherheit
Information 5 Minuten für Ihre Sicherheit ... 5 Minuten sollte Ihnen Ihre Si cher heit wert sein! Län ger dau ert es nicht, un se re Si cher heits hin wei se durchzulesen. Begriffserklärung Folgende Si gnal be grif fe finden Sie in dieser Anleitung: Gefahr! Gefahr Hohes Risiko! Missachtung der Warnung... - Seite 5 Information Verletzungsgefahr! Gefahr Unsachgemäßer Umgang mit dem Gerät kann zu Verletzungen führen. • Beachten Sie bei der Montage, dass einige Teile scharfe Kanten aufweisen. Verletzungsgefahr! • Benutzen Sie zur Montage eine stabile Stehleiter. • Bevor Sie die Dunstabzugshaube reinigen oder die Filter wechseln, ziehen Sie den Netzstecker.
- Seite 6 Information • Lassen Sie Kinder nicht mit der Verpackungsfo- lie spielen. Sie können sich beim Spielen darin verfangen und ersticken. Verpackungsfolie sofort entsorgen. • Reinigung und Benutzer-Wartung dürfen nicht durch Kinder durchgeführt werden, es sei denn, sie werden beaufsichtigt. Verbrennungsgefahr! Gefahr Unsachgemäßer Umgang mit dem gerät kann zu Verbrennungen führen.
-
Seite 7: Besondere Sicherheitshinweise Für Abluft Betrieb
Information Wichtig! Bei eigenständig durchgeführten Repara- turen, unsachgemäßem Anschluss oder falscher Bedienung sind Haftung und Garantieansprüche ausgeschlossen. Besondere Sicherheitshinweise für Abluft betrieb Erstickungs-/Explosionsgefahr! Gefahr Dem Raum, in dem eine Dunstabzugs- haube im Abluftbetrieb arbeitet, wird durch das Gebläse Luft entzogen und nach außen transportiert. - Seite 8 Information Wichtig! Zum Abluftbetrieb ist ein Deckendurch- bruch von mindestens 15,5 cm Durch- messer erforderlich. • Wir empfehlen Ihnen, diesen Durchbruch ( Kern- bohrung) von einem Fachbetrieb (Elektroinstalla- tion) vornehmen zu lassen. • Bedenken Sie: Je kürzer das Abzugsrohr ist und je weniger Krümmungen es hat, desto größer ist die Wirkung der Abzugshaube.
-
Seite 9: Teileliste
Information Teileliste Um Ihnen die Montage Ihrer Dunstabzugshaube so einfach wie möglich zu machen, sind alle Einzelteile durchnummeriert: Die fett gedruckte Zahl ist die Teilenummer, die Ihnen hilft, einzelne Teile zu identifizieren. Bevor Sie mit der Montage beginnen, prüfen Sie bitte, ob alle Einzelteile vorhanden und unbeschädigt sind. -
Seite 10: Informationen Zur Montage
Information Informationen zur Montage Ihre Dunstabzugshaube kann im Abluft- oder Umluftbetrieb benutzt werden. Umluftbetrieb Beim Umluftbetrieb werden die Küchendünste angesaugt und nach der Reinigung durch die oberen Luftaustrittsöffnungen wieder der Raumluft zugeführt. Die Reinigung erfolgt durch den Fettfilter und zusätzlich durch den Kohlefilter (Geruchsfilter mit Aktivkohle;... -
Seite 11: Stromanschluss
Information Stromanschluss Damit später kein störendes Kabel sichtbar ist, sollten Sie auch den Stromanschluss vor der Montage planen. Verletzungs-/Beschädigungsgefahr Gefahr durch unsachgemäße Installation! Arbeiten an Elektroinstallationen dür- fen nur von autorisiertem Fachpersonal durchgeführt werden. • Benötigen Sie eine zusätzliche Steckdose für das Gerät, beauftragen Sie einen Elektrofachbetrieb. -
Seite 12: Vorbereitung
Vorbereitung Montage Verletzungs-/Beschädigungsgefahr Gefahr durch unsachgemäße Installation! Die Decke, an der die Dunstabzugshau- be montiert werden soll, muss minde- stens 120 kg tragen können und mindestens 30 mm dick sein. Werkzeuge und Hilfsmittel Zur Montage benötigen Sie etwas handwerkliches Geschick. Beachten Sie die vorgegebene Reihenfolge der Montageschritte. -
Seite 13: Dunstabzugshaube Montieren
Vorbereitung Wichtig! Wird der Abluftschlauch durch eine Au- ßenwand geführt, muss der Luftaustritt von außen mit einer Abdeckung mit selbstöffnenden Schlitzen (nicht im Lieferumfang enthalten) versehen werden. Beauftragen Sie da- mit den Fachbetrieb, der den Wanddurchbruch vornimmt. Dunstabzugshaube montieren Verletzungs-/Beschädigungsgefahr Gefahr durch unsachgemäße Installation! Stellen Sie sicher, dass beim Bohren der... -
Seite 14: Montage Des Kamins
Vorbereitung mit 4 Schrauben 8 festschrauben. 8. Die Dunstabzugshaube 1 vorsichtig in die Wandhalterung 7 einhängen. 9. Die Verriegelung 1a der Fettfilter 1b nach hinten schieben und die Fettfilter 1b vorsichtig nach unten abnehmen. 10. Die zwei Bohrlöcher anzeichnen. 11. Dunstabzugshaube 1 wieder abnehmen. 12. - Seite 15 Vorbereitung Wichtig! Achten Sie darauf, dass zwischen Decke und Wandhalterung mindestens 5 cm Platz für das Netzkabel bleiben. 1. Wandhalterung 5 in der gewünschten Kaminhöhe waagerecht so an die Wand halten, dass die Mitte der Wandhalterung und die senkrechte Hilfslinie fluchten. Die zwei Bohrlöcher anzeichnen.
- Seite 16 Vorbereitung ternehmen und an den markierten Stellen Löcher, Durchmes- ser mindestens ø 8 mm, in die Wand bohren. 8. Zwei Dübel in die Bohrungen schlagen. 9. Kaminblende 2 wieder auf die Dunstabzugshaube 1 stellen und mit zwei Schrauben an die Wand schrauben. 10.
-
Seite 17: Für Umluftbetrieb Einsetzen
Vorbereitung Kohlefilter für Umluftbetrieb einsetzen Die Kohlefilter (Geruchsfilter) sind mit Aktivkohle gefüllt, die die Küchendünste während des Kochens reduziert. Bei regelmä- ßigem Gebrauch sollten Sie diese Filter mindestens alle sechs Monate wechseln. Sehen Sie dazu auch das Kapitel „Pflege und Wartung –... -
Seite 18: Bedienung
Bedienung Bedienung Bedienelemente A Ausschalter für das Gebläse B langsame Gebläsestärke C mittlere Gebläsestärke D hohe Gebläsestärke E Ein-/Ausschalter für die Beleuchtung Gebläse Das Gebläse Ihrer Dunstabzugshaube ist in drei Stufen einstell- bar. • Schalten Sie das Gebläse immer ein, wenn Sie mit dem Ko- chen oder Braten beginnen. -
Seite 19: Pflege Und Wartung
Allgemeines Pflege und Wartung Reinigung Verletzungs-/Brandgefahr! Gefahr Unsachgemäßer Umgang mit dem Gerät kann zu Verletzungen führen. • Vor dem Reinigen der Dunstabzugshaube muss der Netzstecker gezogen werden. Ist er schwer zugänglich, Strom an der entsprechenden Hauptsicherung abschalten. • Fettrückstände an der Dunstabzugshaube kön- nen sich bei großer Hitzeeinwirkung entzünden. -
Seite 20: Kohlefilter Erneuern (Nur Bei Umluftbetrieb)
Allgemeines 4. Sind die Fettfilter 1b vollständig getrocknet, die Fettfilter 1b hinten in die Aussparung einsetzen. 5. Die Verriegelung 1a nach hinten schieben, die Fettfilter 1b oben andrücken und die Verriegelung loslassen. Die Fettfilter 1b rasten ein. 6. Stromversorgung wieder herstellen. Kohlefilter erneuern (nur bei Umluftbetrieb) Der Kohlefilter dient der Geruchsbeseitigung. -
Seite 21: Wechseln Der Halogenlampe
Allgemeines Wechseln der Halogenlampe Stromschlaggefahr! Gefahr Das Gerät arbeitet mit gefährlicher Span- nung. • Ziehen Sie vor dem Wechseln der Lampe den Netzstecker. Berühren Sie keine stromführenden Teile im Inneren der Fassung. Verbrennungsgefahr! Gefahr Die Lampe und deren Abddeckung wer- den während des Betriebs sehr heiß. -
Seite 22: Wenn's Mal Ein Problem Gibt
0,20 Euro/Anruf Festnetz / Mobilfunk abweichend, max. 0,60 Euro/Anruf Damit wir Ihnen schnell helfen können, nennen Sie uns bitte: Gerätebezeichnung: Kaminhaube SY-3503C-P-C1-600, Bestellnummer 625381 für die 60 cm- Variante oder Kaminhaube SY-3503C-P-C1-900, Bestellnummer 625634 für die 90 cm-Variante. Kaminhaube SY-3503C-P-C1-600/900... -
Seite 23: Umweltschutz Leicht Gemacht
Allgemeines Umweltschutz leicht gemacht Verpackungstipps Unsere Verpackungen wer den aus um welt freund li chen, wie der- ver wert ba ren Materialien hergestellt: – Außenverpackung aus Pappe – Formteile aus ge schäum tem, FCKW-freiem Po ly sty rol (PS) – Folien und Beutel aus Polyäthylen (PE) –... -
Seite 24: Stichwortverzeichnis
Allgemeines Stichwortverzeichnis Abluftbetrieb 10 Reinigung 19 Altgeräte 23 Anbaustelle 12,13 Service 22 Sicherheitshinweise 4 Bedienung 18 Sicherheitshinweise für Abluftbetrieb 7 Bezirksschornsteinfeger 8 Stromanschluss 11 Deckendurchbruch 8,12 Technische Daten 28 Entsorgung Umluftbetrieb 10 Gerät 23 Umweltschutz 23 Fehlersuchtabelle 22 Zubehör 2 Fettfilter reinigen 19 Fritieren 5 Gerätebezeichnung 22... - Seite 25 Allgemeines Kaminhaubev SY-3503C-P-C1-600/900...
- Seite 26 Allgemeines Kaminhaube SY-3503C-P-C1-600/900...
- Seite 27 Allgemeines Kaminhaubev SY-3503C-P-C1-600/900...
-
Seite 28: Technische Daten
Modellbezeichnung Experten-Team – 60 cm-Variante: SY-3503C-P-C1-600, Artikelnr. 625381 Tel.: 0 18 06 21 22 82 Mo. bis Fr. 7 –20 – 90 cm-Variante: SY-3503C-P-C1-900, Sa. 8 –16 Artikelnr. 625634 0,20 Euro/Anruf Festnetz / Mobilfunk abweichend, Zubehör (nicht im Lieferumfang enthalten) max.
