Benötigtes Montagematerial
Benötigtes Montagematerial

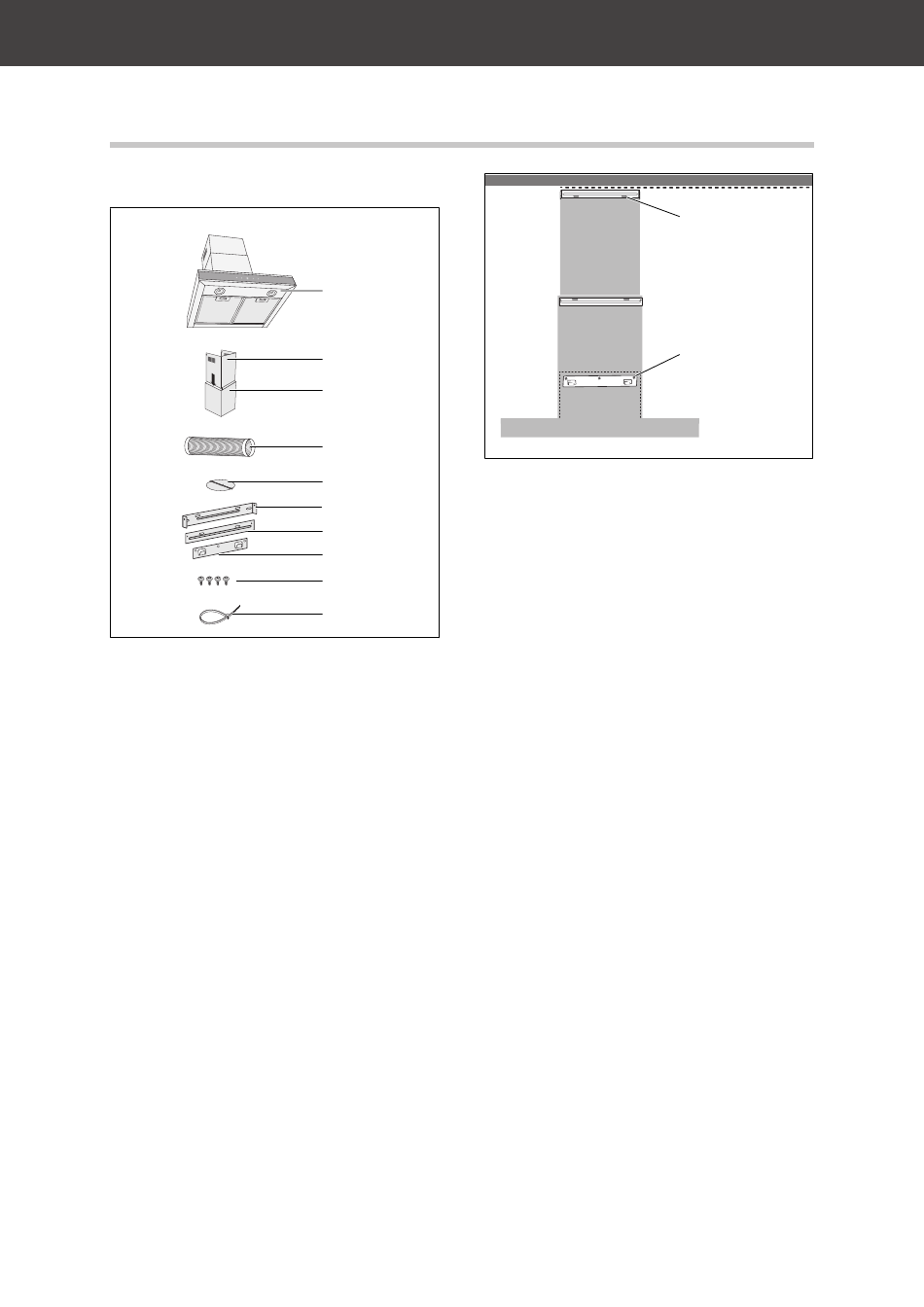

Teileliste
(1) Dunstabzugshaube
(2) oberer Teil der Kaminblende
(3) unterer Teil der Kaminblende
(4) Abluftbetrieb: Abluftschlauch
(5) Rückschlagklappe
(6) Wandhalterung für obere
Kaminblende
(7) Halteblech für untere Kaminblende
(8) Wandhalterung für
Dunstabzugshaube
(9) 4 Blechschrauben 4,0 × 8 mm
(10) Kabelbinder
Schrauben
Die zur Wandmontage benötigten Schrau-
ben und Dübel sind nicht im Lieferumfang
enthalten, da deren Art und Abmessungen
von der Wandbeschaffenheit abhängig
sind.
Lassen Sie sich hierzu im Fachhandel be-
raten.
(1)
(2)
(3)
(4)
Sie benötigen insgesamt
(5)
– 2 Rundkopfschrauben (11) zur Befesti-
(6)
(7)
(8)
– 3 Senkkopfschrauben (12) zur Befesti-
(9)
(10)
– 5 passende Dübel
Werkzeuge und Hilfsmittel
Sie benötigen:
– Schraubendreher
– Bohrmaschine mit Steinbohrer, passend
– Maßband/Zollstock
– Wasserwaage
– Bleistift
– Stabile Stehleiter
– Eine zweite Person zur Hilfe
– Arbeitshandschuhe
gung der Wandhalterung (6) für die obe-
re Kaminblende (2)
gung der Wandhalterung (8) für die Dun-
stabzugshaube (1), maximal ø 6 mm
zu den Schrauben (11) und (12)
Seite DE-13
(11)
(12)
