MLC 15VRS Projektkonvertierung
Umstellung auf Platzhalter

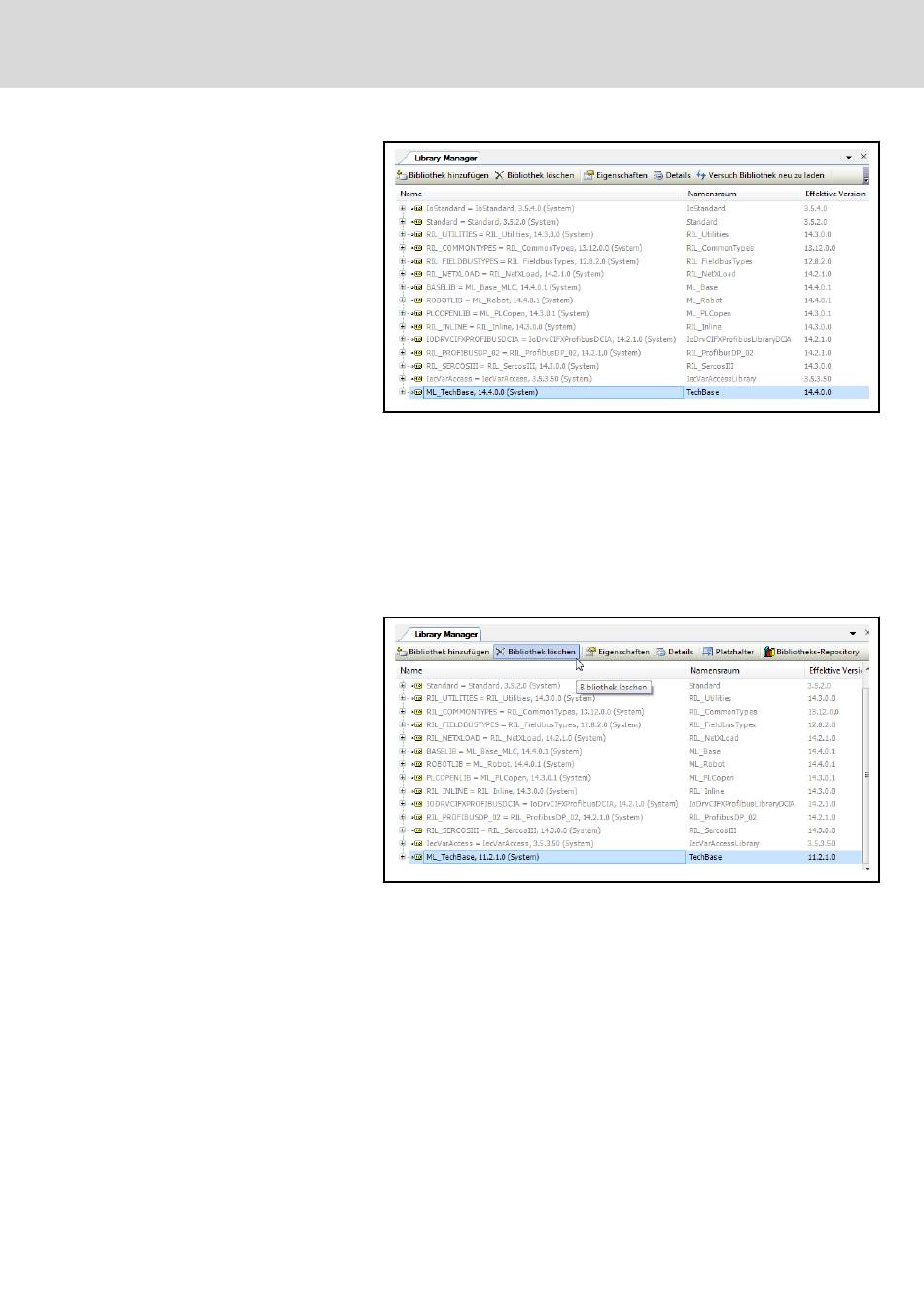

Abb. 5-19: Umgestellte SPS-Bibliothek
Dieser Vorgang ist für alle veralteten Bibliotheken zu wiederholen.
Mit der Version 12VRS wurden für fast alle Bibliotheken Platzhalter einge‐
führt. Der Vorteil der Platzhalter ist, dass die Bibliotheksversionen schon mit
der Steuerungsversion eingestellt werden. Die über Platzhalter eingebunde‐
nen Bibliotheken werden somit mit der Version der Steuerung aktualisiert.
Um eine Bibliothek durch einen Patzhalter zu ersetzen, sind die folgenden
Arbeitsschritte durchzuführen:
1. Die alte Bibliothek muss aus dem Bibliotheksverwalter gelöscht werden.
Abb. 5-20: Löschen einer SPS-Bibliothek
Die Bibliothek wurde aus dem Bibliotheksverwalter entfernt.
2. Jetzt kann die Bibliothek mit Platzhalter hinzugefügt werden. Das Hinzu‐
fügen wird über Bibliothek hinzufügen... gestartet.
Es erscheint der Dialog "Bibliothek Hinzufügen", anschließend den But‐
ton "Erweitert" nutzen.
Beschreibung der Arbeitsschritte
