Bosch REXROTH MLC 15VRS Anwendungsbeschreibung Seite 27

MLC 15VRS Projektkonvertierung

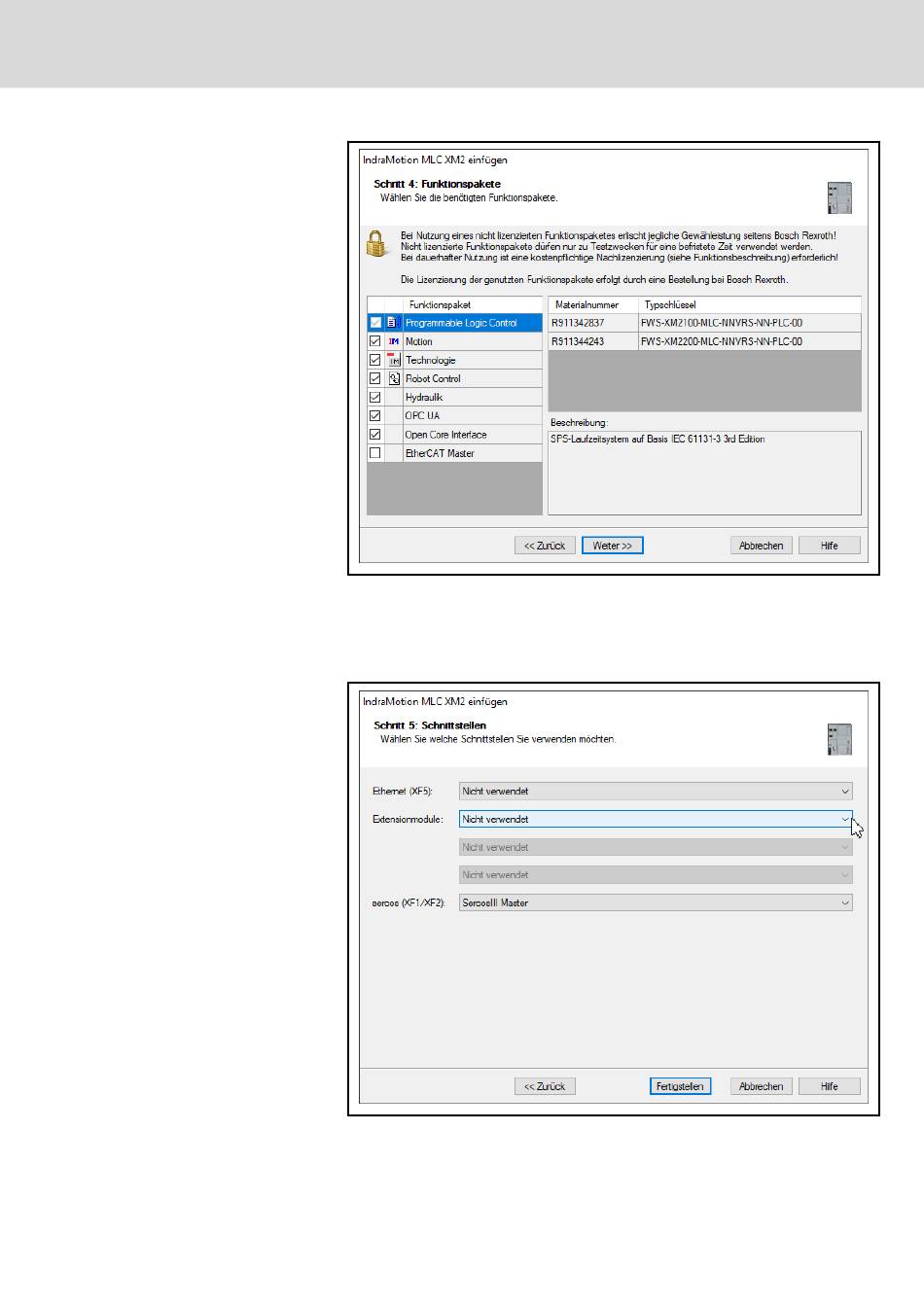

Abb. 5-7: Anlegen einer Steuerung - Schritt 4: Funktionspakete
Im fünften Dialog des Wizards ist eine Sollkonfiguration für die zu verwend‐
enden Schnittstellen festzulegen. Hier wird die Verwendung der Schnittstel‐
len der Steuerung selbst, sowie die zusätzlichen Erweiterungsmodule ("Ex‐
tensionmodule") eingestellt.
Abb. 5-8: Anlegen einer Steuerung - Schritt 5: Schnittstellen
Beschreibung der Arbeitsschritte
R911396594_Ausgabe 01 Bosch Rexroth AG
23/55
